, А Принципиальная схема питающего блока с за­щитой от КЗ

Более чем двухлетняя эксплуатация такого блока пи­тания с приемников «ВЭФ-12» показала, что реальный срок службы внутренней батареи значительно удлиняет­ся, так как ее энергия в стационарных условиях не рас­ходуется.

Блок питания с защитой от коротких замыканий на 2 — 12 В, 400 мА

АВТОМАТИЧЕСКОЕ ЗАРЯДНОЕ УСТРОЙСТВО

Радиолюбителем И. Нечаевым предложено устройст­во, которое позволяет производить зарядку аккумулято­ра 7Д-0,1 током около 12 мА и автоматически отключать аккумулятор по окончании зарядки, т. е. по достижении на нем напряжения, равного 9,45 В. Устройство исклю­чает возможность перезарядки аккумулятора и, как след­ствие этого, вывода аккумулятора из строя из-за повы­шения давления газов внутри его элементов, их дефор­мации и нарушения герметичности.

Как видно из принципиальной схемы, приведенной на рис. 46, устройство состоит из однополупериодного вы­прямителя, образованного диодом Д1, гасящими резисто­рами Rl, R2, стабилитроном Д2, а также электронного ключа на транзисторе 77, диоде Д4 и порогового устрой­ства на тринисторе ДЗ.

При разряженном аккумуляторе Б1, когда напряже­ние на нем ниже номинального (9,45 В), тринистор ДЗ закрыт, так как ток через его управляющий электрод, определяемый падением напряжения на резисторе R5, меньше требуемого. В этом случае транзистор 77, через который проходит зарядный ток, открыт, так как на его базу поступает положительное напряжение смещения че­рез сигнальную лампу Л1 и резистор R3. Как только на­пряжение на аккумуляторе Б1 достигнет номинального значения, возрастет и ток через управляющий электрод тринистора ДЗ, и. он откроется. При этом транзистор T1 закроется (так как база транзистора T1 через небольшое сопротивление рези­стора R3 и открытый тринистор окажется присоединенной к ми­нусу выпрямителя), и зарядка аккумулятора прекратится. Об окон­чании зарядки будет сигнализировать лампа Л1, так как на нее бу­дет подано почти пол­ное напряжение с вы­хода выпрямителя.

, Б Расположение деталей на плате питающего бло­ка и рисунок печатного монтажа

Транзисторные стабилизаторы напряжения с последо­вательным включением регулирующего транзистора (см. рис. 51 — 53) весьма чувствительны к перегрузкам по выходному току и особенно к коротким замыканиям (КЗ) нагрузки. При КЗ на базу регулирующего транзистора подается открывающее напряжение, достигающее по ве­личине опорного напряжения. В результате КЗ сопротив­ление регулирующего транзистора резко уменьшается, а его коллекторный ток существенно увеличивается. Обыч­но в таких условиях регулирующий транзистор (особенно если он работает в режиме, близком к предельно допу­стимому) выходит из строя в течение нескольких милли­секунд.

Казалось бы, для защиты транзистора в подобных ситуациях можно использовать плавкий предохранитель, рассчитанный так, чтобы при возникновении опасной пе­регрузки он расплавился раньше, чем выйдет из строя транзистор. Однако плавкие предохранители весьма инерционны и потому не могут обеспечить надежной за­щиты.

В современных -блоках питания, содержащих стабили­заторы с последовательным включением регулирующего транзистора применяют устройства защиты, исключаю­щие повреждение регулирующего транзистора при токо­вых перегрузках.

На рис. 54 приведена схема блока питания с устрой­ством защиты от КЗ, предложенная радиолюбителем Ю. Ахтямовым. Такой блок обеспечивает формирование стабилизированного напряжения, значение которого с помощью подстроечного резистора R3 может устанавли­ваться в пределах от 2 до 12В. Предельный ток нагрузки этого устройства составляет 400 мА. Поскольку подобная схема стабилизатора уже рассматривалась выше, остано­вимся на принципе работы узла защиты регулирующего транзистора ТЗ при токовых перегрузках.

В узел защиты входят: транзистор 77, диоды Д1 и Д2 и резистор RL Совместно с резистором R1 диоды Д1, Д2, работающие в качестве стабилизаторов, образуют параметрический стабилизатор с выходным напряжени­ем 1,7 В. Результирующее напряжение между базой и эмиттером транзистора Tlt равное алгебраической сум­ме выходного напряжения блока питания и напряжения на диодах Д1 и Д2, в рабочем режиме закрывает тран­зистор 77.
Поэтому в рабочем режиме на базу транзи­стора Т2 с переменного резистора R3 поступает опорное напряжение, которое задается стабилитроном ДЗ.

При коротком замыкании в цепи нагрузки эмиттер транзистрра 77 оказывается соединенным с общим про­водом устройства, а на базу этого транзистора подается отрицательное напряжение с диодов Д1 и Д2. Транзи­стор 77, таким образом, открывается и шунтирует ста­билитрон ДЗ; напряжение на коллекторе транзистора 77 резко уменьшается. При этом уменьшается также отрицательное напряжение на базе транзистора Т2 и составной регулирующий транзистор (Т2, ТЗ) стабили­затора практически закрывается: сопротивление участ­ка эмиттер — коллектор транзистора ТЗ резко увеличи­вается. Таким образом, ток короткого замыкания окажется ограниченным, и выход из строя транзистора ТЗ будет предотвращен.

Как только КЗ в цепи нагрузки будет ликвидирова­но, транзистор 77 вновь закроется, и работоспособность блока питания автоматически восстановится.

При повторении устройства рис: 54 можно исполь­зовать диоды типов Д7 или Д226 (Д4 — Д7) любой группы, а также Д104, Д223А (Д1 и Д2). Первичная об-мотка I трансформатора Tpl содержит 1210 (в секции Iа) и 910 (секция 16) витков провода ПЭЛ-1 0,17; вто­ричная обмотка II — 180 витков такого же провода, диаметр 0,49; экранирующая обмотка состоит из одного слоя провода ПЭЛ-1 0,2. Сердечник набран из пластин Ш18, толщина набора 30 мм.



Рис. 55. Схема блока питания на 4,5; 6,0; 7,5; 9,0 и 12 В (нагрузка до 350 мА) с защитой от перегрузок

 Транзистор ТЗ устанавливают на радиатрре с общей охлаждающей поверхностью порядка 200 см2. Осталь­ные детали стабилизатора напряжения монтируют на плате из текстолита толщиной 2 мм. Соединительные проводники желательно выполнить печатным способом, как показано на рис. 54, б. Диоды Д4 — Д7 и перемен­ный резистор R3 устанавливают на отдельной плате из гетинакса, которая крепится к корпусу блока питания.

Блок питания с защитой от перегрузок на фиксиро­ванные напряжения 4,5; 6,0; 7,5; 9,0 и 12 В при токе на­грузки до 350 мА.



Для питания промышленной и самодельной радио­ аппаратуры от сети переменного тока в стационарных условиях, а также для проведения экспериментальных работ необходим блок питания, который обеспечивал бы на выходе различные стабилизированные напряже­ния при достаточном токе нагрузки. Этим условиям удовлетворяет блок питания (БП), принципиальная схема которого приведена на рис. 55, а. На выходе тако­го блока можно получать фиксированные стабилизиро­ванные напряжения, равные 4,5; 6,0; 7,5; 9,0 и 12 В, при токе нагрузки до 350 мА. Незначительной перестройкой схемы блока можно добиться плавного изменения вы­ходного напряжения в пределах от 2 до 12 В при том же токе нагрузки.

Питание блока осуществляется от сети переменного тока напряжением 220 или 127 В.

БП состоит из двухполупериодного выпрямителя, смонтированного по мостовой схеме на диодах Д1 — Д4 с емкостным фильтром СЗ на выходе, и транзисторного параметрического стабилизатора, выполненного на со­ставном транзисторе Т1, Т2 и стабилитроне Д6. Состав­ной транзистор работает в режиме эмиттерного повто­рителя. Его нагрузка подключена к выходу БП — разъ­ему Гн1.

Резистор R1 и стабилитрон Д6 образуют диодный параметрический стабилизатор напряжения. Опорное напряжение со стабилитрона Д6 поступает на делитель напряжения, образованный подстроечным резистором R2, одним из резисторов R3 — R6 и резистором R7. По­ложения переключателя В2 соответствуют различным значениям опорного напряжения, поступающего на вход составного эмиттерного повторителя (на базу транзи­стора 77) и, следовательно, формирующего на выходе БП нужное напряжение нагрузки — на разъеме Гн1, которое отличается от опорного на величину падения напряже­ния на эмиттерно-базовых переходах транзисторов 77 и Т2.

Принцип работы подобного стабилизатора, по суще­ству, подобен рассмотренному на рис. 50 и 51. При из­менении напряжения на нагрузке БП изменяется сме­щение на базе транзистора 77, который управляет сме­щением базы регулирующего транзистора Т2 таким образом, чтобы выходное напряжение на нагрузке вос­станавливалось до прежнего значения, близкого к опор­ному напряжению на резисторе R7 (за счет изменения сопротивления участка эмиттер — коллектор транзисто­ра T2t включенного последовательно с нагрузкой).



Фильтрующие конденсаторы СЗ и С4 уменьшают коэффициент пульсаций на выходе стабилизатора. Кон­денсаторы С1, С2, шунтирующие отдельные секции пер­вичной обмотки трансформатора, ослабляют помехи, про­никающие из сети переменного тока в цени нагрузки. Этой же цели служит электростатический экран в сило­вом трансформаторе Tpl между первичной и остальными обмотками.

Для предотвращения выхода из строя регулирующе­го транзистора Т2 при коротких замыканиях на выходе или при увеличении силы тока нагрузки сверх допусти­мого БП снабжен электронной схемой защиты, включа­ющей транзистор ТЗ, стабилитрон Д5 и резисторы R11 и R10.

Работает узел защиты следующим образом. Через ре­зистор R11 протекает весь ток нагрузки и на нем создает­ся падение напряжения, которое подается на базу транзи­стора ТЗ (полярность напряжения показана на схеме). На­пряжение на эмиттере транзистора ТЗ стабилизировано стабилитроном Д5, включенным в прямом направлении. Таким образом, между базой и эмиттером транзистора ТЗ действует разность напряжений, которая зависит от протекающего через резистор R11 тока. Если падение напряжения на резисторе R11 меньше прямого напряже­ния на стабилитроне Д5, транзистор ТЗ закрыт и систе­ма защиты бездействует. Когда же ток нагрузки превы­сит допустимый, напряжение на резисторе R11 станет больше напряжения на стабилитроне Д5, транзистор ТЗ откроется, шунтируя стабилитрон Д6, напряжение на котором довольно резко упадет. Благодаря этому ток через регулирующий транзистор Т2 ограничится и напря­жения на выходе БП практически не будет. После устранения причин превышения допустимого тока или ко­роткого замыкания на выходе БП вновь появится ста­билизированное напряжение, определяемое положением переключателя В2. Порог срабатывания системы защи­ты устанавливается подбором сопротивления резисто­ра R11.

При изготовлении подобного блока можно исполь­зовать транзисторы МП40, МП40А, МП41А, МП42А (Т1, Т3) со статическим коэффициентом передачи тока 50 — 60; транзисторы П214, П214А, П215 и им подобные (Т2); диоды Д226А, Д226Е, Д7А, Д7Б и другие (Д1 — Д4); стабилитроны Д808 — Д813 (Д5). Стабилитрон Д5 можно заменить также любым кремниевым диодом, на­пример серии Д226.


Все постоянные резисторы — МЛТ, подстроечный резистор — СП — 1, электролитические кон­денсаторы — К50-6. Переключатель В2 малогабаритный ПМ на 10 положений и одно направление (из десяти по­ложений используется в БП только пять). Вместо га-летного переключателя можно взять и клавишный, с шестью клавишами. Одна клавиша (В1) для включения сети должна быть с независимым включением, осталь­ные — с зависимым. При использовании клавишного переключателя с шестью клавишами отдельный пере­ключатель В1 не нужен.

Силовой трансформатор Tpl выполнен на сердечнике УШ16, набор 24 см. Секция la содержит 1402 витка про­вода ПЭВ-1 0,15, секция I6 — 1028 витков того же про­вода. Обмотка II содержит 210 витков ПЭВ-1 0,47, об­мотка III — 60 витков ПЭВ-1 0,13. Роль электростати­ческого экрана между сетевой и остальными обмотками выполняет один слой провода ПЭВ-1 0,15.

Один-два слоя тонкой вощеной бумаги могут слу­жить изолирующей прокладкой между обмотками транс­форматора и его электростатическим экраном.

В качестве трансформатора питания для этого БП подойдет также любой трансформатор от лампового приемника третьего класса с небольшой переделкой: следует увеличить в три раза количество витков обмот­ки накала (6,3 В), а остальные обмотки, кроме сетевой, удалить. Без переделок можно использовать силовые трансформаторы от транзисторных магнитофонов «Ро­мантик», «Яуза-20» и им подобным.

Конструкция БП может быть самой разнообразной. Ее габариты определяются в основном типами использу­емого переключателя и трансформатора питания. В дан­ном случае транзистор Т2 был4 установлен на универ­сальном литом ребристом радиаторе с эффективной площадью поверхности 300 см2. Такой радиатор позво­лил без перегрева транзистора нагрузить БП током, зна­чительно превышающим 350 мА. Максимальная сила тока нагрузки лимитировалась параметрами трансфор­матора Tpl.

Если все детали заведомо проверены на исправность и при монтаже не допущено ошибок, налаживание БП производят в такой последовательности.


От схемы от­ ключают транзистор ТЗ. Включив БП в сеть, убеждают­ся в наличии напряжения на выходе выпрямителя (СЗ). Затем с помощью миллиамперметра подбором резистора Rt устанавливают ток.в цепи стабилитрона Д6, равным 15 — 20 мА, и вольтметром проверяют напряжение на стабилитроне. Если оно окажется ниже 12,6 В, стаби­литрон заменяют другим (отдельные образцы стабили­тронов могут иметь разброс по напряжению стабилиза­ции от 11,5 до 14 В) и заново устанавливают ток в его цепи.

Значительный разброс напряжений стабилизации стабилитронов обусловливает необходимость подбора сопротивлений резисторов R3 — R6. Эту операцию про­изводят следующим образом. Установив переключатель В2 в положение «12 В», к выходу БП — разъему Гн1 подключают контрольный вольтметр и регулировкой подстроечного резистора R2 устанавливают на выходе напряжение 12 В. Затем переключатель ставят в поло--жение «9 В» и подбором резистора R3 добиваются по­лучения на выходе 9 В. Аналогично при установке на­пряжений 7,5; 6,0 и 4,5 В подбирают соответствующие им сопротивления резисторов R4, R5 и R6. Следует учесть, что при подборе резисторов R3 — R6 нельзя изменять положение движка установочного резистора R2.

Добившись необходимых значений фиксированных напряжений на выходе БП и проверив его работу под на­грузкой, подключают транзистор ТЗ, увеличивают ток нагрузки до 350 мА и подбором сопротивления резисто­ра R11 добиваются, - чтобы система защиты надежно сработала, о чем судят по резкому снижению напряже­ния на выходе БП или тока в нагрузке.

При желании иметь на выходе БП плавно изменяю­щееся напряжение, в устройстве производят следующие изменения. Элементы делителя — переключатель В2 и резисторы R2 — R7 исключают, параллельно стабили­трону Д6 включают переменный резистор сопротивле­нием 3,3 кОм рис. 55, б), а его движок (точка «в») со­единяют с базой транзистора Т1 (точкой «в»). С помо­щью такого переменного резистора R можно плавно из­менять значение выходного напряжения БП в пределах 2 — 12 В (отклонения возможны за счет начального со­противления переменного резистора R и напряжения ста­билитрона Д6).



Для удобства работы с таким блоком резистор R должен быть группы «А» (с линейной зависимостью из­ менения сопротивления от угла поворота движка) и иметь указатель, а также шкалу, проградуированную в значениях выходного напряжения.

Блок питания с защитой от перегрузок на в, 9, 12 или 6 — 12 В

Широкое распространение получили блоки питания с транзисторными стабилизаторами напряжения, содер­жащими усилители сигнала обратной связи. Подобные стабилизаторы, которые принято называть компенсаци­онными, имеют малое выходное сопротивление и позво­ляют получить на выходе блока напряжение, превыша­ющее опорное напряжение. Следует также отметить, что относительно простые по схемотехнике компенсационные стабилизаторы напряжения тем не менее способны обес­печивать высокие значения коэффициента стабили­зации.

На рис. 56 приведена схема блока стабилизированно­го питания, которая была описана в ряде зарубежных журналов. При использовании электрорадиоэлементов, номинальные значения которых соответствуют данным, указанным в табл. 9. Этот блок позволяет получить раз­личные значения питающих напряжений и допустимых выходных токов.

Как видно из принципиальной схемы, выпрямитель устройства выполнен на диодах Д1 — Д4 по мостовой схеме с фильтрующим конденсатором С1 на выходе. Стабилизатор напряжения состоит из регулирующего транзистора Т2, транзистора Т1 усилителя обратной свя­зи, стабилитрона Д5, диода Д6, резисторов Rl — R6 и конденсатора С2.

Опорное напряжение формируется стабилитроном Д5, включенным в цепь эмиттера транзистора 77. Требуемое значение тока стабилизации устанавливается подбором сопротивления резистора R5. Режим работы регулирую­щего транзистора Т2 задается напряжением на его базе, поступающим через резисторы R1 и R2. Включенные в цепь коллектора транзистора 77 эти резисторы являют­ся одновременно нагрузкой усилительного каскада. Кон­денсатор С2 предназначен для уменьшения уровня пульсаций напряжения на выходе устройства.


Переменный резистор R3 позволяет устанавливать требуемые значе­ния выходного напряжения. Диод Д6 совместно с рези-бтором R6 защищает регулирующий транзистор Т2 от повреждения в случаях короткого замыкания, или токо­вых перегрузок. Стабилизатор напряжения работает следующим образом.

Режим работы транзистора 77 определяется алгеб­раической суммой напряжения между точками «а — б» и опорного напряжения на стабилитроне Д5. При увели­чении напряжения на входе выпрямителя (~V1) или при уменьшении тока нагрузки напряжение на выходе стабилизатора (V2) будет стремиться увеличиться. Это приведет к увеличению отрицательного потенциала на базе транзистора 77, к росту его коллекторного тока и к соответствующему увеличению падения напряжения на резисторах R1 и R2. В результате этого напряжение на коллекторе транзистора 11 (т. е. напряжение смещения на базе транзистора Т2) уменьшится и сопротивление регулирующего транзистора Т2 возрастет. Падение на­пряжения на транзисторе Т2 увеличится, а выходное на­пряжение Vz останется практически неизменным.



Рис. 56. Блок питания:

а — принципиальная схема; б — расположение деталей на плате блока пита-» ния; в — рисунок печатного монтажа

Таблица 9

Данные стабилизированного выпрямителя

Напря­жение на вы­ходе выпря­мите­ля, В U1	Эыходное напряжение, В (U2)	Максималь­ная сила то­ка нагрузки, мА (Iн )	Номинальное значение элемента по схеме рис. 56, а .
Rl=R2i Ом	R3t Ом	R5, кОм	R6, Ом	С1, мкФ	С2, мкФ
10	6	250	1000	270	2,0	1,0	2000	30
10	6	1000	150	270	5,1	0,5	5000	100
15	9	200	1000	270	2,0	1,0	2000	30
14	9	750	330	270	5,1	0,5	5000 .	100
17	12	200	1500	270	2,0	1,0	2000	30
16	12	700	510	270	5,1	0,5	5000	100
19	6 — 12	250	1500	470	2,0	1,0	2000	30
16	6 — 12	700	510	470	5,1	0,5	5000	100

При увеличении же тока нагрузки или уменьшении напряжения на входе выпрямителя отрицательное напря­жение на базе транзистора Т1 и, следовательно, его кол­лекторный ток уменьшатся, отрицательное напряжение .на базе транзистора Т2 увеличится, а сопротивление этого транзистора и падение напряжения на нем умень­шатся, что приведет, в свою очередь, к увеличению на­пряжения на выходе стабилизатора до прежней величины.

Для защиты регулирующего транзистора Т2 от пере­грузки используется диод Д6 и резистор R6. С увеличе­нием нагрузки на стабилизатор падение напряжения на резисторе R6 (точки «г», «в») увеличивается, а следова­тельно, увеличивается напряжение, приложенное к диоду Щ6. Когда оно превысит значение, при котором откроется кремниевый диод Д6 (он используется в-качестве поро­гового элемента), его сопротивление в прямом направ­лении резко упадет и ток в цепи эмиттер — база тран­зистора Т2 уменьшится. Это приведет к практически полному закрыванию регулирующего транзистора Т2 и ограничению тока через него.

Значение тока нагрузки, при котором срабатывает узел защиты, определяется в основном величиной сопро­тивления резистора R6.

Для изготовления этого блока питания можно ис­пользовать силовой трансформатор от любого лампового приемника или магнитофона, подвергнув его предвари­тельно несложной доработке. Все обмотки трансформа­тора, кроме сетевой, удаляются. Предварительно опреде­ляют число витков nн обмотки накала ламп, рассчитан­ной на напряжение Vн (обычно 6,3 В). Затем выполняют вторичную обмотку, число витков которой рассчитывают по формуле

n2 = nнV1/Vн

где Vl — требуемое значение напряжения на входе вы­прямителя, определенное по табл. 9.

Диаметр провода вторичной обмотки выбирают в за­висимости от требуемого максимального тока нагрузки:

0,41 мм для Iн=200-250 мА; 0,67 м для Iн=700-750 мА и 0,77 мм для Iн= 1000 мА.

В устройстве можно применить транзисторы типов МП25,МП25А, МП25Б (77),атакжеП213,П214, ГТ403А, ГТ403Б, П210 и другие.


При выборе типа регулирующего транзистора (Т2) необходимо следить, чтобы допусти­мое постоянное напряжение между коллектором и эмит­тером транзистора превышало напряжение на входе ста­билизатора (Vi), а допустимый ток -коллектора Т2 в несколько раз превышал ток нагрузки (максимально допустимый) стабилизатора.

Диоды Д1 — Д4 применяются типов Д7Б или Д226Д при Iн=300 мА и Д302 при Iн=700-1000 мА, а диод Д6 — типа Д242 или Д231. Для стабилизации напряже­ния в цепи эмиттера транзистора Т1 применяют стаби­литрон (Д5), тип которого определяется требуемым вы­ходным напряжением устройства: KCI33A при F2=6 В и V2=б — 12 В; КС168А при V2=9 В и Д808 или Д814Д при V2 = 12 В.

Стабилизатор напряжения монтируют на печатной плате, выполненной из фольгированного гетинакса тол­щиной 2 мм. Размеры платы определяются типом ис­пользуемых деталей, конструкцией радиатора и т. п. Для уменьшения габаритных размеров устройства транзистор Т2 целесообразнее устанавливать вне печатной платы. Диоды Д1 — Д4 устанавливают на отдельной плате.

Вид печатной платы и размещение на ней деталей стабилизатора напряжения представлены на рис. 56, б, в.

Порядок налаживания аналогичных блоков питания уже рассматривался выше. Следует лишь учесть, что ре­комендованные отечественные транзисторы и диоды являются лишь приближенными аналогами зарубежных полупроводниковых приборов. Поэтому в процессе на--лаживания устройства возможно потребуется изменение номиналов отдельных резисторов. По указанным причи­нам повторение этого блока питания автор рекоменду­ет радиолюбителям, уже имеющим опыт в изготовлении более простых питающих устройств.

ЦМП НА ТРЕХ ТРАНЗИСТОРАХ

На рис. 62 приведена принципиальная схема цвето-музыкальной приставки к приемнику с выходной мощ­ностью порядка 0,5 Вт. Устройство содержит входной трансформатор Тр1; простейшие разделительные фильт­ры Cl; LI, C2; L2, три однотипных усилителя низкой частоты (УНЧ), выполненные на транзисторах Tl, T2 и ТЗ; осветительные приборы — лампы накаливания Л1, Л2 и ЛЗ, выпрямитель и экран.

Сигнал низкой частоты с выхода радиоприемника — звуковой катушки динамической головки Гр1 — поступает на первичную обмотку входного трансформатора Tpl, согласующего входное сопротивление приставки с выходом УНЧ приемника. Со вторичной обмотки II трансформатора низкочастотный сигнал подается на раз­делительные фильтры. Число витков вторичной обмотки выбирают таким, чтобы возможно меньше нагружать радиоприемное устройство и обеспечить одновременно необходимое переменное напряжение на входах фильт­ров.

ЦМП С ИСПОЛЬЗОВАНИЕМ ТРИНИСТОРОВ

Цветомузыкальные приставки, в которых для управ­ления яркостью свечения ламп накаливания используют­ся транзисторные усилители постоянного тока, позволя­ют получить плавное изменение яркости свечения ламп в зависимости от значения управляющего напряжения без особых схемных усложнений. Однако подобные ЦМП имеют существенный недостаток — они могут обеспе­чить установку в каждом канале ламп с суммарной мощ­ностью лишь несколько десятков ватт. Но для получе­ния яркой и сочной цветовой гаммы на экранном устройстве необходимо, чтобы в каждом канале ЦМП бы­ло минимум 60 — 100 Вт. Получение такой и большей мощности (до нескольких киловатт) легко достигается с помощью управляемых полупроводниковых диодов, по­лучивших название тринисторов. Тринисторы легко управляются, обладают способностью работать как при малых, так и при больших токах и напряжениях. При правильной эксплуатации они долговечны и поэтому в последние годы нашли широкое применение в различных радиоэлектронных устройствах и в том числе в ЦМП.

Диапазоны

сокра­щен­ные названия, м

диапазона частоте, МГц

Ширина диа-, пазона, МГц.

fcp, МГц

Относитель­ная ширина диапазона, %

KB вещательные диапазоны

49

5,950 — 6,200

0,250

6,075

4,1

41

7,100 — 7,300

0,200

7,200

2,7

31

25

19

9,500 — 9,775

11,700 — 11,975

15,100 — 15,450

0,275

0,275

0,350

9,637

11,837

15,275

2,8

2,3

2,9

16

17,700 — 17,900

0,200

17,800

1.1

13

21,450 — 21,750

0,300

21,600

1,3

11

25,600 — 26,100

0,500

25,850

1,9

KB диапазоны для радиолюбительской связи

160

1,850 — 1,950

0,100

1,900

5,2

80

3,500 — 3,650

0,150

3,575

4,1

40

7,000 — 7,100

0,100

7,050

1,4

20

14,000 — 14,350

0,350

14,175

2,4

14

21,000 — 21,450

0,450

21,225

2,2

10

28,000 — 29,700

1,700

28,850

5,8

Примечание. В соответствию с ГОСТом 5651 — 76 «Приемники радиовещательные. Общие технические условия» работа приемников возможна в KB диапазоне, занимающем полосу частот, 3,95 — 12,1 МГц (75,9 — 24 8 м). Этот диапазон обычно делится на отдельные растянутые диапазоны (поддиапазоны) 75, 49, 41, 31 и 25 м, охватывающие участки частот, близкие к указанным.

ВУ служит для выделения сигналов радиостанций, работающих в определенной полосе частот, и содержит обычно одиночный резонансный контур. На коротких вол­нах (KB) полоса пропускания 2Af этого контура, завися­щая от его добротности Q и частоты настройки f0, получа­ется широкой

Обычно, если ширина диапазова частот fun — fci, в котором должен работать кон­вертер, составляет не более 2 — 3 % от средней частоты диапазона fcp(fcp = (fс1+fcn)/2) то полоса пропускания 2Дf ВУ мало отличается от ширины диапазона. Поэтому ВУ не вносит существенного ослабления сигнала в полосе пропускания и, следовательно, практически отсутству-.ет необходимость в подстройке входного контура на ча­стоту принимаемой радиостанции.

Рис. 8. Образование первой промежуточной частоты в конвертере с фиксированной настройкой

В табл. 1 приведены границы частот основных KB диапазонов, отведенные Международным союзом элек­тросвязи для радиовещания. Там же указаны границы KB диапазонов, выделенные Министерством связи СССР, для радиолюбительских связей. Из приведенных в табли­це данных следует, что подавляющее большинство KB диапазонов укладывается в «норму» 2 — 3 %. Лишь диа­пазоны 10, 49, 80 и 160 м превышают эту норму и, следо­вательно, можно ожидать лекоторого ослабления сигна­ла на граничных частотах: 28 и 29,7 МГц; 5,95 и 6,2 МГц; 3,5 и 3,65 МГц; 1,85 и 1,95 МГц.

Вернемся, однако, к рассмотрению структурной схе­мы (см. рис.7). С выхода ВУ принятые сигналы с часто­тами fc1, fс2 — fсn поступают на вход смесителя. Одновре­менно на смеситель поступает сигнал от гетеродина, ра­ботающего на фиксированной частоте fг. В результате работы преобразователя частоты на его выходе формиру­ются сигналы с различными промежуточными частотами:

fн1=fc1 — fг; fП2 = fС2 — fг; fпз=fсз — fг ... fПn = fcn — fг, которые называют сигналами первой промежуточной частоты. Каждый из этих сигналов несет информацию, передавае­мую .. соответствующей радиостанцией. Значение первой промежуточной частоты является, очевидно, величиной переменной, поскольку каждому из KB радиосигналов, поступившему на вход смесителя, соответствует «своя» промежуточная частота. Образование первой промежуточной частоты в конвертере с фиксированной настрой­кой легко уяснить из рис. 8.

С выхода преобразователя частоты (см. рис. 7) сигна­ла первой промежуточной частоты fн1, fп2, fп3... fпn посту­пают на вход приемника, работающего в диапазоне ука­занных промежуточных частот, совпадающих, как прави­ло с частотами СВ диапазона. Настраивая приемник на сигнал определенной промежуточной частоты, можно осу­ществлять прием программ интересующих нас радио­станций.

Таким образом, конвертер в совокупности с приемни­ком, к которому он подключается, образует приемное, устройство с двойным преобразованием частоты.


При этом первая промежуточная частота оказывается пере­менной (от fm до fnn), а вторая — фиксированной и рав­ной промежуточной частоте, используемой в приемнике (обычно 465 кГц).

Следует отметить, что применение конвертера, выпол­ненного по структурной схеме рис. 7, с приемником, рас­считанным для работы с ферритовой антенной, в диапа­зоне СВ иногда оказывается невбзможным, так как на вход приемника помимо сигналов с частотами fa — fan будут воздействовать сигналы радиостанций СВ, что при­ведет к взаимным помехам. В таких случаях .применяют различные схемные решения, уменьшающие этот вид по­мех или полностью их устраняющие.

Конвертеры, выполненные по структурной схеме рис. 7, отличаются простотой налаживания и наличием растяну­той настройки. Они нашли- широкое распространение среди радиолюбителей-конструкторов, увлекающихся ра­диоприемными устройствами. Недостатками конвертеров этой группы являются некоторое ослабление сигналов принимаемых радиостанций на краях диапазонов (из-за фиксированной настройки ВУ), возможность помех от радиостанций, работающих в полосе промежуточных ча­стот получающихся на выходе преобразователя, и др.



Рис. 9. Структурная схема конвертера с плавной настройкой:

1 — входное устройство с плавной настройкой (ВУ); 2 — смеситель; 3 — гетеродин с плавной настройкой; 4 — источник питания; 5 — приемник;

Конвертеры второй группы строятся по структурной схеме (рис 9) и содержат элементы плавной настройки (блоки переменных конденсаторов или ферровариомет-ры) в ВУ и гетеродине. Про принципу действия эти конвертеры не отличаются от преобразовательного каскада, приемника супергетеродинного типа. Здесь также часто­та гетеродина конвертера fr отличается по значению от частоты сигнала fc принимаемой радиостанции на промежуточную частоту fп (fп=fc — fr или fп=fc+fr), которая в пределах рабочего диапазона остается постоянной. Ча­стоту гетеродина конвертера выбирают выше или ниже частоты принимаемого сигнала.



Таким образом, приемник, работающий совместно с таким конвертером, имеет фиксированную настройку на промежуточную частоту fш а поиск нужной радиостанции производится путем плавной настройки конвертера, на­пример, как показано на рис. 9, с помощью блока конден­саторов переменной емкости С1, С2.

В сравнении с конвертерами первой группы, устройст­ва, строящиеся по структуре рис. 9, менее критичны к выбору значения промежуточной частоты и обеспечивают более равномерную чувствительность в сравнительно ши­роком диапазоне частот. Их применение наиболее целе­сообразно с приемниками, имеющими магнитные антен­ны, а также в тех случаях, когда использование конверте­ров с переменной промежуточной частотой неприемлемо из-за помех со стороны мощных радиостанций. Однако в радиолюбительской практике конвертеры с фиксирован­ной промежуточной частотой применяются реже, так как их конструкция сложнее (приходится устанавливать блок переменных конденсаторов или ферровариометров, шка­лу настройки, верньер и т. д.).

На практике встречаются варианты схем конвертеров обеих групп. Так, например, конвертеры первой группы могут содержать ВУ с плавной подстройкой на частоту принимаемых радиосигналов, что позволяет повысить чувствительность всего приемного устройства на краях диа­пазона. Для упрощения конструкции конвертеров второй группы ВУ часто выполняют с фиксированной -настрой­кой на среднюю частоту диапазона. Но такое решение, хотя и позволяет упростить конструкцию и налаживание конвертера, оправдано лишь в том случае, если предпо­лагается работа в сравнительно узком диапазоне частот. Несколько общих замечаний, относящихся почти ко всем схемам конвертеров, которые будут рассмотрены ниже

Наиболее часто конвертеры с фиксированной настрой­кон, т. е. с переменной промежуточной частотой, работа­ют с приемниками, имеющими диапазон СВ. Если прием­ник имеет магнитную антенну, то желательно предусмо; треть возможность ее отключения и замены такой антенны эквивалентной индуктивностью (прием ведут на внешнюю антенну).


Если этого не сделать, то, как уже указывалось, в процессе настройки приемника на нужную KB радиостанцию могут наблюдаться помехи от СВ ра­диостанций, работающих на частоте настройки приемни­ка (из рис. 8 следует, что такие помехи возможны на участке частот от fn1 до fпn).

Для уменьшения помех от -GB радиостанций соедине­ние выхода конвертера со входом приемника следует вы­полнять отрезком коаксиального кабеля длиной не более 20 — 25 см. Кроме того, катушки входного контура СВ диапазона желательно экранировать.

Следует иметь в виду, что качественная настройка любого конвертера возможна только с применением из­мерительной аппаратуры. Поэтому приведенные ниже методики налаживания конвертеров базируются на ис­пользовании таких приборов, как сигнал-генератор (СГ), гетеродинный индикатор резонанса (ТИР), генератор стандартных сигналов (ГСС) и т. п. В том случае если радиолюбитель не имеет этих приборов, он может вос­пользоваться измерительными приборами, имеющимися в лабораториях спортивно-технических клубов ДОСААФ, радиотехнических школ ДОСААФ и радиокружков

При налаживании конвертеров с помощью СГ (ГCC) во всех случаях должна быть включена внутренняя моду­ляция Настройку колебательных контуров следует про­изводить при минимальном уровне входного сигнала: в противном случае в приемнике сработает система АРУ и точная настройка контуров будет невозможна. Большие уровня сигнала от СГ (ГСС) на вход конвертера допус­тимо подавать только при ориентироврчном определении частоты настройки отдельных контуров, укладке частоты гетеродина.

Рассмотрение таких вопросов, как принцип действия отдельных узлов, порядок налаживания, касается не только ламповых конвертеров, но и транзисторных. По­этому радиолюбителям, решившим построить транзистор­ный конвертер, автор рекомендует предварительно озна­комиться с описаниями схем ламповых конвертеров.

ЛАМПОВЫЕ КОНВЕРТЕРЫ НА ВЕЩАТЕЛЬНЫЕ ДИАПАЗОНЫ

Четырехдиапазонный одноламповый конвертер

На рис. 10 приведена принципиальная схема простого конвертера на лампе 6ИШ. С таким конвертером, на при­емнйк, имеющий только СВ и ДВ диапазоны («Волна», «Огонек», «Стрела», «Серенада» и др.), можно прини­мать «с растянутой настройкой» коротковолновые веща­тельные радиостанции, которые работают на волнах 25 м (11,7 — 12,0 МГц), 31 м (9,5 — 9,8 МГц), 41 м (7,1 — 7,4 МГц) и 49 м (5,9 — 6,2 МГц), Первая промежуточная частота здесь переменная; среднее значение её выбрано равным 1,25, МГц. Плавная настройка на принимаемую радиостанцию осуществляется перестройкой приемника. Питается конвертер от выпрямителя, имеющегося в при­емнике.

ИНДИКАТОР СТЕРЕОБАЛАНСА НА С ВЕТО ДИОДАХ

В приемниках, предназначенных для приема стерео­фонических передач, для сравнения уровня сигналов на выходе усилителя низкой частоты одного канала по от­ношению к усилителю другого канала можно использо­вать индикатор стереобаланса на светодиодах. Он по­зволяет сравнивать усредненные значения уровней ука­занных сигналов низкой частоты (НЧ) с амплитудой от 0,4 до 10 В. Равенство входных сигналов НЧ определя­ют по одновременному свечению двух светодиодов Д4 и Д5 (рис. 78). При разных уровнях входных сигналов ле­вого и правого каналов, поступающих на входы индика­тора, светится только тот светодиод, который соответст­вует каналу с большим выходным сигналом [8].

Индикатор питается от источника постоянного тока напряжением 9 В и потребляет ток не более 20 мА.

Устройство состоит из узла сравнения на диодах Д1, Д2, резисторах Rl, R2, конденсаторах Cl, C2 и двух усилителей постоянного тока на транзисторах Tl, T2 и ТЗ, Т4, причем усилители имеют противоположные реакции на данную полярность входного сигнала. В коллектор- , ной цепи выходных .транзисторов (Т2, Т4) усилителей включены светодиоды Д4, Д5. Входы индикатора под­ключены к выходам усилителей стереосигналов.

Через «Вход 1», диод Д1, проходит только положи­тельная часть сигналов; через «Вход 2» — отрицательная. При равенстве входных сигналов напряжение на после­довательно соединенных конденсаторах Cl, C2 равно нулю, транзисторы 77, ТЗ приоткрыты, светодиоды Д4, Д5 светятся. При увеличении напряжения на «Входе Ь напряжение на конденсаторах Cl, C2 становится поло­жительным. Транзистор Т1 закрывается, а транзистор Т2 полностью открывается и поэтому светодиод-Д4 продол­жает светиться. Одновременно транзисторы ТЗ и Т4 за­крываются, и светодиод Д5 гаснет. Если на «Вход 2» по­ступит сигнал, больший чем на «Вход 1», то напряжение на конденсаторах Cl, C2 станет отрицательным. При этом транзисторы ТЗ, Т4 откроются и засветится свето­диод Д5. Транзистор Т1 откроется, что приведет к за­крыванию транзистора Т2 и погасанию светодиода Д4.

Установкой кремниевого диода ДЗ, например 2Д503А, 2Д503Б, КД503А и других, имеющих большое обратное сопротивление, и подбором резистора R3 индикатор мож­но настроить таким образом, что при отсутствии сигна­лов на входах оба светодиода будут погашены.

В индикаторе можно использовать германиевые сла­боточные диоды с допустимым прямым током не менее 10 мА и обратным напряжением не менее 20 В. Транзис­торы Т1 — ТЗ — германиевые, допускающие ток до 20 мА. Обратный ток коллектора транзистора не дол­жен превышать 3 мкА. Коэффициент передачи тока ука­занных транзисторов — не ниже 50. Светодиоды рассчи­таны на рабочий ток 5 — 10 мА. Конденсаторы Cl, C2 — типа К52-1, К52-3.

При налаживании индикатора необходимо подобрать сопротивление резистора R3 таким, чтобы при одинако­вых уровнях сигналов НЧ на входах индикатора, оба светодиода светились, а изменение любого из входных сигналов более чем на 0,1 В приводило к погасанию со­ответствующего светодиода.

Конструктивное оформление индикатора должно быть увязано с радиоустройством, с которым он работает.

ИНДИКАТОРЫ НАСТРОЙКИ

Многие приемные устройства, особенно невысокого класса, не содержат индикаторы настройки. Учитывая, что применение индикаторов настройки полезно в при­емниках любого класса, ниже описываются несколько схем таких индикаторов, не требующих каких-либо су­щественных переделок в самом приемнике.

Простейший индикатор настройки можно выполнить на базе стрелочного прибора магнитоэлектрической систе­мы. Как видно из схемы, (рис. 79) стрелочный прибор с чувствительностью около 1 мА включен в цепь коллек­тора транзистора Т1 регулируемого каскада АРУ усили­теля промежуточной частоты (УПЧ). Транзистор включен по схеме с заземленным эмиттером. Чтобы прибор ИП1 не находился под высокочастотным напряжением, он за­блокирован кондесатором Сб.

Эскиз конструкции держате­ля аккумуляторов

Для сборки переключателя в печатной плате сверлят два резьбовых отверстия М2,5 под винты 3. Затем на пе­чатную плату (рис. 21) устанавливают планку 1. На винт 3 насаживают плоскую пружину 5, спиральную пружи­ну 8, шайбу 9 и бинт ввертывают в печатную плату через вырез 2 планки 1. Аналогичным образом к плате крепят и другой конец планки 1. Вращением винтов 3 устанав­ливают такое давление пружины 8 на планку 1, чтобы планка легко перемещалась на плате и четко фиксирова­лась в двух рабочих положениях. Места установки на печатной плате контактов 7 рекомендуется определить после сборки переключателя.

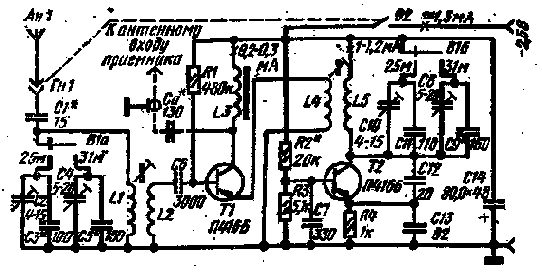

Включение питания конвертера осуществляется при ввертывании телескопической антенны Ан1 (от приемни­ков «Банга», «Спидола» и др.) в нарезную втулку 1, уста­новленную на печатной плате, как показано на рис. 22. Втулка крепится к плате заклепками 2. Для резьбового соединения конвертера с телескопической антенной в основание антенны запрессовывают латунную втулку 6 резьбовым штырем 6. В торце резьбового штыря 6 свер­лят отверстие для установки (путем вклеивания) штиф­та 3, изготовленного из изоляционного материала. При ввинчивании штыря 6 во втулку 1 штифт 3 нажимает на контактную пружину 4, которая, изгибаясь, касается кон­тактной пружины 5 и замыкает тем самым цепь источ­ника питания конвертера. Контактные пружины 4 и 5 в сборе образуют выключатель В2, указанный на схеме ркс. 18. Батарея из двух аккумуляторов Д-0,1 устанав­ливается в держателе, конструктивное исполнение кото­рого представлено на рис. 23.

Печатную плату конвертера с помощью винтов и вту­лок крепят на гетинаксовом основании тех же габаритов. Основание, в сво.ю очередь, устанавливают на плоскости кожаного футляра приемника таким образом, чтдбы сердечник катушки L3 (см. рис. 20, а) оказался парал­лельным стержню магнитной антенны приемника и нахо­дился от антенны на расстоянии, не превышающем 15 мм. Конвертер закрывают крышкой, изготовленной из орг­стекла толщиной 1,5 мм.

Налаживание конвертера производят в следую­ щем порядке. Проверив монтаж, параллельно контактам выключателя В2 (см. рис. 18) включают миллиампер­метр со шкалой 5 мА и измеряют ток, потребляемый кон­вертером. При нормальной работе конвертера ток по­требления должен быть равным примерно 1,5 мА. Затем с помощью ГИР или контрольного KB приемника убеж­даются в работоспособности гетеродина конвертера на каждом из диапазонов.

Приемник, с которым будет работать конвертер, на­страивают по сигналу от СГ (ГСС) на частоту 1250 кГц (предполагаем, что вблизи этой частоты не работают радиостанции). Временно перемычкой замыкают выклю­чатель В2, переключатель В1 устанавливают в положе­ние 25 м и с выхода СГ (ГСС) подают сигнал с частотой 11,85 МГц на вход конвертера.,Регулируя сердечник ка­тушки индуктивности L5 и емкость подстроечного кон­денсатора СЮ, добиваются, чтобы тон с частотой моду­ляции прослушивался на выходе приемника с наиболь­шей громкостью. Входной контур конвертера настраивают на среднюю частоту диапазона (11,85 МГц) изменением индуктивности катушки L1 (регулировкой ее сердечника) и емкости подстроечного конденсатора С2. Эти операции производят также по наибольшей громкости на выходе приемника.

Настройка гетеродина возможна при двух яоложени-ях сердечника катушки L5, Одно из них соответствует частоте гетеродина fг1=fcp — fn.cp= 11,85 — 1,25=10,6 МГц; другое — частоте fr2=fcp+fn.cp= 11,85+1,25= 13,1 МГц. В первом случае более высокой принимаемой частоте сигнала соответствует более высокая промежуточная частота, а следовательно, более высокая частота настрой­ки приемника. Поэтому по шкале приемника легко су­дить о частоте принимаемой программы KB радиостан­ции. Во втором же случае повышение частоты настройки приемника будет соответствовать более низкой частоте принимаемого сигнала. Выбор той или иной частоты ге­теродина принципиального. значения не имеет, однако желательно, чтобы на всех диапазонах она была выше шш ниже средней частоты диапазона, так как в этом слу­чае легче судить по шкале приемника о частоте прини­маемой программы.


Правильной настройке гетеродина на частоту 10,6 МГц соответствует большее значение ин­дуктивности катушки L5 (т. е. когда ее сердечник распо­ложен ближе к обмотке катушки).

Указанное замечание относится ко всем конвертерам (как к ламповым, так и транзисторным), работающим с фиксированной настройкой гетеродина.

Аналогично настраивают конвертер и в диапазоне 31 м. На вход конвертера с выхода СГ (ГСС) подают

сигнал частотой 9,65 МГц. Гетеродин настраивают изме­нением емкости подстроечного конденсатора С8. Входной же контур конвертера настраивают регулировкой кон­денсатора С4. Иногда при настройке гетеродина и вход­ных контуров может потребоваться подбор емкости кон­денсаторов СП? С9, СЗ и С5. Необходимо подчеркнуть, что при настройке конвертера в диапазоне 31 м регули­ровать сердечники катушек L5 и L1 нельзя, так как в этом случае нарушится настройка конвертера в диапазоне 25 м.

Описанный конвертер может работать и с приемни­ком, не имеющим магнитной антенны. В этом случае его вход соединяют с выходом конвертера отрезком коакси­ального кабеля длиной 50 — 60 см через конденсатор Са.

Эскиз само­дельного подстроечно­го конденсатора

Секции переключателя Bla, В1б и спаренный с пере­ключателем тумблер В2 используют для включения кон­вертера. При установке переключателя В1 на любой из диапазонов антенна через секцию Bla подключается к входу конвертера, на лампу Л1 с помощью тумблера В2 подается напряжение накала, а выход конвертера через конденсатор С22 и секцию В1б подключается к антенно­му входу приемника.

Напряжения сигнала и гетеродина- поступают соот­ветственно на первую и третью сетки гептодной части лампы. На резисторе R2 при этТш выделяются различные высокочастотные составляющие напряжения (в том чис­ле и промежуточной частоты), которые поступают на ан­тенный вход приемника. В данном конвертере частоты гетеродина выбраны на 1250 кГц выше средних частот диапазонов и равны 13,1; 10,9; 8,5 и 7,3 МГц.

В этом конвертере рекомендуется использовать сле­дующие детали: переключатель В1 — галетный, двух-платный на 5 положений и 4 направления; выключатель В2 — ТВ2-1. Постоянные конденсаторы КСО-1, МБМ, КТ. В качестве подстроечных можно применить конденсаторы КПК-1 либо самодельные. Для из­готовления самодельных подстроеч-ных конденсаторов (рис. 11) из про­вода ПЭЛ 1,45 нарезают 8 стерж­ней 1 длиной 35 — 40 мм. Один конец стержня зачищают на длине 8 мм и облуживают. Затем на стержень виток к витку наматывают 70 — 80 витков провода ПЭЛ 0,15 — 2. Витки провода и стержень образуют обкладки подстроечного конденсатора.

Катушки индуктивности LI — L4 — самодельные, вы­полнены на каркасах диаметром 18 и высотой 30 мм, из­готовленных из полистирола иЛи текстолита. В частнос­ти, антенная катушка L1 содержит 28 витков провода ПЭЛШО 0,15, намотанных в два слоя. На том же карка­се на расстоянии 2 мм от Ы размещают катушку L2, ко­торая состоит из 11 витков провода ПЭЛ 0,8. Намотка рядовая, однослойная с принудительным шагом. Длина намотки 15 мм. На другом каркасе наматывают катуш­ки гетеродина: L3 содержит 10,25 витка провода ПЭЛ 0,8, L4 — 9,75 витка провода ПЭЛШО 0,15.
Примерно четыре витка катушки L4 размещают между витками катушки L3, а остальные, — отступив от нее на 2 мм. Длина на­мотки катушки L3 15 мм.

Устройство монтируют на коробчатом шасси размером 150X100X45 мм, выполненном из дюралюминия толщи­ной 1,5 мм. При размещении деталей конвертера карка­сы с катушками LI, L2 и L3, L4 следует максимально раз­нести друг от друга, но установить каждый возможно ближе к переключателю В1. Вблизи платы переключате­ля с секциями B1a и B1в располагают конденсаторы С1 — С4, С9 — С12 и катушки индуктивности LI, L2. Около дру­гой платы — с секциями В1б, В1г — устанавливают ка­тушки L3, 14 и конденсаторы С5 — С8, С13 — С16 и С22. Платы переключателя желательно экранировать друг от друга экраном из листовой латуни.

Место установки конвертера определяется конструк­цией приемника. Конвертер желательно установить внут­ри корпуса приемника на правой боковой стенке таким образом, чтобы ось переключателя диапазонов выходила наружу через предварительно просверленное отверстие. Налаживание конвертера начинают с проверки напряжений на электродах лампы и работоспособности гетеродина на всех диапазонах. Если гетеродин работа­ет, то при замыкании катушки L3 напряжение на конден­саторе С23, измеренное вольтметром, должно уменьшить­ся. Затем переключатель В1 устанавливают в положение «25 м», включают приемник и настраивают его на часто­ту 1,25 МГц. На вход кдавертера (на гнездо Гн1) подают сигнал от СГ (ГСС) 11,85 МГц (средняя частота диапа­зона) , выход конвертера подключают к антенному входу приемника и приступают к настройке гетеродинного кон­тура на частоту 13,1 МГц.

Для этого изменяют емкость подстроечного конденса­тора С5 и пытаются принять сигнал с частотой модуля­ции СГ (ГСС). Если добиться этого не удается, то от­ключают конденсатор С13 и вместо него включают гра­дуированный конденсатор переменной емкости с макси­мальной емкостью 300 — 400 пФ. Установив ротор подстроечного конденсатора С5 в среднее положение, из­меняют емкость переменного конденсатора так, чтобы на выходе приемника (в динамической головке) прослуши­вался тон с частотой модуляции.


Следует иметь в виду, что тон модуляции будет прослушиваться при двух поло­жениях ротора переменного конденсатора. Причем нуж­ная частота гетеродина соответствует меньшей емкости переменного конденсатора, поскольку в описываемом конвертере частота гетеродина на всех диапазонах вы­брана выше частоты принимаемого сигнала. Установлен­ную таким образом емкость переменного конденсатора отсчитывают по шкале.

По окончании этой операции настройки переменный конденсатор отключают и вместо него устанавливают постоянный конденсатор соответствующей величины. Точ­ную установку частоты гетеродина производят регули­ровкой подстроечного конденсатора С5.

Затем регулировкой подстроечного конденсатора С1 настраивают входной контур конвертера (L2C1C9) на частоту 11,85 МГц. Эту настройку производят по наиболь­шей громкости тона модуляции на выходе приемника или по наибольшему напряжению на звуковой катушке ди­намической головки. Иногда может потребоваться уточ­нение емкости постоянного конденсатора С9.

Аналогично производят настройку конвертера и на остальных диапазонах.

При указанном выборе промежуточной частоты на средней частоте диапазона частотный спектр каждого из диапазонов КД преобразуется в спектр частот от 1,1 до 1,4 МГц, располагающийся и высокочастотной части диа­пазона СВ. Следует учитывать, что более высокой часто­те принимаемого сигнала будет соответствовать более низкая частота настройки приемника.

Пятидиапазонный одноламповый конвертер

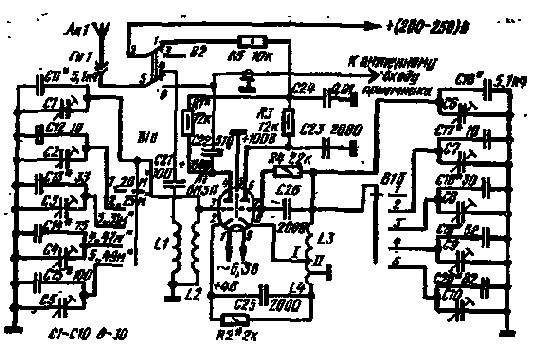

На рис. 12 приведена принципиальная схема конвер­тера с фиксированной настройкой на лампе 6НЗП, пред­назначенного для работы в диапазонах 20 м (fСр= 14,2 МГц), 25 м (fСр= 11,8 МГц) ,31м (fcp=9,6 МГц), 41 м (fcp=7,2 МГц) и 49 м (fСр=6,1 МГц). Средняя промежу­точная частота (fncp) принята равной 1,3 МГц. Настрой­ка на KB радиостанции осуществляется приемником, ра­ботающим в средневолновом диапазоне. Благодаря при­менению триодного смесителя такой конвертер отличает­ся малым уровнем собственных шумов.



Как видно из схемы, сигнал, принятый антенной Ан1, поступает на катушку связи L1, индуктивно связанную с катушкой L2, которая совместно с одной из групп кон­денсаторов С1, СП (при установке секции В1а переклю­чателя в положение 20 м); С1, С11, С2, С12 (25 м); С1, СИ, СЗ, С13 (31 м); С1, С11, С4, С14 (41 м) или С1, С11, С5, С15 (49 м) образует входной контур устройства. Под­ключение той или иной группы конденсаторов к катушке L2 производится секцией В1а переключателя Ы. На­стройка входного контура производится подстроенными конденсаторами С1 — С5 на середину соответствующего диапазона. С входного контура напряжение сигнала по­ступает на управляющую сетку лампы смесителя.

Гетеродин собран на правом триоде лампы по трех­точечной схеме с автотрансформаторной обратной связью. Колебательный контур образуют здесь катушка индук­тивности L3 и (в зависимости от положения секции В1б переключателя В1) одна из групп конденсаторов С6, С16; С6, С16, С7, С17; С6, С16, С8, С15; С6, С16, С9, С19 или С6, С16, СЮ, С20. Настройка гетеродина на,требуемую частоту производится в каждом из диапазонов соответ­ствующими подстроечными конденсаторами (С6 — С10). Напряжение гетеродина с помощью катушки L4, индук­тивно связанной с катушкой L3, вводится в цепь катода левого триода.

Рис. 12. Схема конвертера на лампе 6Н3П

Таким образом, на входе смесителя действуют два пе­ременных напряжения: на управляющую сетку лампы смесителя поступает спектр частот, образуемый сигнала­ми различных радиостанций (из-за широкой полосы про­пускания входного контура), а в цепи катода этой лампы действует напряжение с частотой гетеродина. В резуль­тате работы смесителя на его нагрузке — резисторе R1 — выделяется спектр сигналов с различными промежуточ­ными частотами. Это напряжение через конденсатор С22 поступает на антенный вход приемника.



Рис.  13. Расположение основных деталей на па­нели

Конденсатор С23 служит для заземления анода пра­вого триода лампы по высокой частоте, что необходимо для нормальной работы гетеродина.


Резистор R5 и кон­денсатор С24 образуют в цепи анодного питания развя­ зывающий фильтр. Такой фильтр уменьшает вероятность появления различных помех в виде свистов при настрой­ке приемника на различные KB радиостанции. Резистор R2 определяет величину напряжения смещения в цепи сетки левого триода, при котором смеситель работает наиболее эффективно. По высокой частоте он зашунтирован конденсатором С25.

С помощью переключателя В2 антенна приемника подключается к входу конвертера либо приемника. Однепременно переключатель В2 использован в конвертере для включения (отключения) анодного напряжения. На­пряжение накала лампы в описываемом устройстве не отключается.

В конвертере (см. рис. 12) используются резисторы типа МЛТ, конденсаторы типов КТ (СП — С20 и С9), СГМ (С22, С23), подстроечные конденсаторы типа КПК 1 и другие. Переключатель В1 — галетный, одноплатный на 5 положений и 2 направления; В2 — типа ТП1-2. Катуш­ки индуктивности входного контура и контура гетероди­на выполнены на каркасах диаметром 18 — 20 мм, изго­товленных из полистирола. Намотка однослойная с при­нудительным шагом. В частности, катушка L2 содержит 16 витков провода ПЭВ-1 0,64. Длина намотки 20 мм. Ря­дом с ней размещается катушка L1, содержащая 35 вит­ков провода ПЭШО 0,2. Длина намотки 4 мм.

На другом каркасе наматывают катушки индуктивности L3 и L4. Катушка L3 содержит 1-0(1)+4(II) витка провода ПЭВ-1 0,64, а катушка L4 — 4 витка того же провода. Катушки L3 и L4 размещают вплотную друг к другу. Длина намотки 27 мм.

Конвертер был смонтирован на Г-образной панели размерами 120X100X50 мм, изготовленной из алюминия АМЦ толщиной 1,5 мм. Расположение основных деталей на панели легко уяснить из рис. 13: здесь установлены ламповая панелька, подстроечные конденсаторы, пepeключатели В1 и В2, а также катушки индуктивности. Пе-реключатель В1 ориентируют на панели так, чтобы про­водники от конденсаторов и выводы катушек индуктйв-ности, которые припаиваются к контактам переключателя диапазонов, имели минимальную длину и достаточную жесткость.


Вдоль панели со стороны монтажа устанавли­вают общую минусовую шину, изготовленную из медного облуженного провода диаметром 1,5 мм. К этой шине припаивают все корпусные выводы радиоэлементов.

Контурные конденсаторы СП — С20 припаивают па­раллельно соответствующим подстроечным конденсато­рам. Крепление подстроечных конденсаторов С1, С2; СЗ, С4; С6, С7 и С8, С9 производят попарно, таким образом, чтобы они располагались один над другим, а регулиро­вочные винты были направлены в противоположные сто­роны. Для доступа к регулировочным винтам подстроеч­ных конденсаторов С1, СЗ, С6 и CS в панели сверлят от­верстия диаметром 3,5 — 4 мм.

Налаживание конвертера начинают с проверки и установки режима работы лампы, напряжения на элек­тродах которой должны соответствовать указанным на рис. 12 (с точностью ±20%). Затем убеждаются, что гетеродин работает на всех диапазонах. Для этого парал­лельно конденсатору С23 включают выеокоомный вольт­метр постоянного тока со шкалой 150 — 200 В, переключа­тель В1 устанавливают на различные диапазоны и каж­дый раз замыкают на корпусной провод управляющую сетку правого триода, следя за показаниями вольтметра. Если гетеродин работает, то при указанном замыкании показания вольтметра должны несколько уменьшаться. При отсутствии генерации на отдельных диапазонах сле­дует проверить исправность конденсаторов соответству­ющего контура гетеродина.

Настройку конвертеров можно осуществлять не толь­ко с помощью СГ (ГСС), но и с помощью, гетеродинного индикатора резонанса (ГИР). Точность настройки кон­вертеров с помощью ГИР хотя и .несколько меньшая, вполне достаточна для радиолюбительской практики, так как в дальнейшем можно произвести необходимую кор­ректировку настройки конвертера по станциям. Учитывая, что этим простым прибором располагают многие ра­диолюбители, рассмотрим на примере описываемого кон­вертера порядок настройки с помощью ГИР.

Отключив резистор R3 от анода правого триода лампы, настраивают входные контуры на среднюю частоту каждого из диапазонов.


Для этого переключатель В1 устанавливают в положение С20 м» (fcp=14,2 МГц). От­ считывая по шкале, устанавливают частоту генерации в ГИР порядка 14 МГц, и его катушку приближают к ка­тушкам индуктивности LI, L2. Затем, изменяя настройку ГИР на ±1 МГц, по индикатору определяют частоту на­стройки входного контура L2, С1, С11. Если входной кон­тур конвертера резонирует с контуром ГИР на частоте, большей fСр, то необходимо регулировкой увеличить ем­кость конденсатора С1, если же резонансная частота ниже fcp, то емкость конденсатора С1 следует уменьшить.

Регулируя емкость конденсатора С1 (а в случае не­обходимости и подбирая емкость конденсатора С11), каждый раз проверяют частоту настройки входного кон­тура с помощью ГИР. Настройку можно считать закон­ченной, если входной контур резонирует на частоте, близ­кой к 14,2 МГц.

Аналогично (путем регулировки и подбора емкостей соответствующих конденсаторов) производят настройку входных контуров в диапазонах 25, 31, 41 и 49 и на час­тоты 11,8; 9,6; 7,2 и 6,1 МГц соответственно.

Настройка гетеродинных контуров конвертера произ­водится так же, как и входных. Необходимо лишь иметь в виду, что в каждом из диапазонов резонансная частота контура гетеродина отличается от соответствующей сред­ней частоты настройки входного контура на 1,3 МГц, т. е. на среднее значение промежуточной частоты, принятое для данного конвертера. Для диапазонов 20, 25, 31, 41 и 49 м контуры гетеродина должны настраиваться на час­тоты 15,5; 13,1; 10,9; 8,5 и 7,4 МГц соответственно.

Отметим, что настройку входных и гетеродинных кон? туров конвертера (см. рис. 12) следует начинать обяза­тельно с диапазона 20 м, так как контурные конденсато­ры этого диапазона (С1, СП и С6, С16) входят в состав колебательных контуров и рсех остальных диапазонов. Очевидно, что изменять емкость этих конденсаторов в процессе настройки контуров других диапазонов нельзя.

Возможна и другая методика настройки гетеродинных контуров — по нулевым биениям.


Для этого восстанавли­вают цепь резистора R3, а к ГИР подключают телефоны. При равенстве частот ГИР и гетеродина конвертера в те­лефонах будут прослушиваться нулевые биения.

Закончив настройку конвертера, его испытывают в режиме приема программ KB радиостанций. Для этого в гнездо Гн1 включают антенну, а выход конвертера под­ключают к антенному входу приемника. Затем, изменяя настройку приемника, осуществляют прием программы выбранной KB радиостанции.

Если при этом окажется, что интересующий нас диа­пазон находится несколько в стороне (а это возможно, так как точность отсчета частоты по шкале ГИР невели­ка), то регулировкой соответствующего подстроечного конденсатора (С6 — С10) корректируют частоту гетеро­дина конвертера. Операции по корректировке частоты ге» теродина начинают с диапазона 20 м. Приняв программу какой-либо радиостанции, по наибольшей громкости на -выходе приемника уточняют настройку входного контура путем регулировки соответствующего подстроечного кон­денсатора. При корректировке частоты гетеродина час­тота настройки приемника должна соответствовать 1,3МГц (fпсp).

При испытании описанного конвертера с приемником «Серенада» обеспечивался прием значительного числа программ дальних KB радиостанций, в том числе и люби­тельских.

ЛАМПОВЫЙ КОНВЕРТЕР НА ЛЮБИТЕЛЬСКИЕ ДИАПАЗОНЫ

Прежде чем приступить к рассмотрению конкретной схемы конвертера, предназначенного для работы на лю­бительских KB диапазонах, отметим, что любой из рас­смотренных выше конвертеров с фиксированной настрой­кой легко перестроить для работы на одном или несколь­ких любительских диапазонах.

Действительно, в схемах рис. 10 и 12 во входном кон­туре и контуре гетеродина для всех диапазонов частот использованы общие катушки индуктивности, а частота гетеродина выбрана выше принимаемой. Переход с одно­го диапазона на другой производится в этих устройствах с помощью переключателя диапазонов, который подклю­чает ту или иную емкость конденсаторов параллельно указанным катушкам индуктивности: Следовательно, ес­ли на любом из вещательных диапазонов конвертера ем­кость конденсаторов входного и гетеродинного контуров изменить таким образом, чтобы входной контур оказался



настроенным на среднюю частоту любительского диапа­зона частот, а контур гетеродина на частоту

fг.л + fср.л + fп.ср,                                                                                     (1)

(здесь fСрл — средняя частота любительского диапазона, a fпcp — среднее значение промежуточной частоты кон­вертера; причем, если в конвертере выбрано соотношение fгл<fсрл, то в выражении (I) следует знак «+» изменить на « — »), и конвертер окажется перестроенным на соот­ветствующий любительский диапазон. Рассчитать необхо­димую емкость конденсатора СВХл для перестройки вход-ного контура вещательного KB диапазона на любитель­ский диапазон частот можно по формуле:

                                                                                                                                        (2)

где Свхв — суммарная емкость входного контура веща­тельного диапазона частот;

fсрв — средняя частота вещательного диапазона час­тот.

Суммарная емкость контура гетеродина СРЛ, необхо­димая для перестройки его на частоту fгл, при которой обеспечивается прием программ любительских радиостан­ций на частоте fсрл, определяется по аналогичной фор­муле:

                                                                                                                                         (3)

где Сг.в — суммарная емкость контура гетеродина веща­тельного диапазона частот;

fг.в — частота гетеродина, при которой обеспечивает­ся прием радиостанций в вещательном диапа­зоне частот.

Для наглядности проиллюстрируем примером, как пользоваться этими формулами на практике.

Пример. В конвертере, собранном по схеме рис. ГО, диапазон 25 м необходимо перестроить на любительский диапазон 20 м. Требуется определить емкости конденса­торов во входном контуре и в контуре гетеродина.

Дано: СВХв=С1 + С9=14+56=70 пФ; fСрв=11,85 МГц; fсрл=14,17 МГц (из таблицы № 1); СГВ=С5+С13=13+ +47=60 пФ. fгв=fсРв+fпср= 11,85 +1,25= 13,1 МГц; fгл=fсРл+fНср= 14,17+1,25-15,42 МГц.

По формулам 1 — 3 определяем:

fгл = 14,17+1,25 = 15,42 МГц;

и L2 намотаны на картонной

Катушки L1 и L2 намотаны на картонной гильзе, жест­ко закрепленной на ферритовом стержне М150ВЧ диа­метром 8 и длиной 125 мм. L1 содержит 11 витков  (7 мкГн), L2 — 1 виток провода ПЭВ-1 0,59. Катушки L4, L5 содержат соответственно 40+40 и 300 витков про­вода ПЭВ-1 0,1, намотанных внавал на каркасе от катуш­ки длинноволнового контура гетеродина приемника «Селга». Предварительно у каркаса удаляют перегород­ки. Самодельный каркас можно изготовить из полистиро­ла. Диаметр его 6,5, высота 20 мм. Сначала на каркас наматывают катушку L4, а поверх нее — L5. Изготовлен­ная таким образом катушка L4 обладает малой доброт­ностью, и, соответственно, контур L4C4 имеет широкую полосу пропускания.

Катушку гетеродина L3 наматывают на полистироло­вом каркасе диаметром 6 и длиной 14 мм. Она содержит 18+18 витков провода ПЭВ-10,18 (индуктивность 8 мкГн). Для настройки контуров ПЧ и гетеродина ка­тушки L4, L5 и L3 имеют ферритовые сердечники типа M600HH-2-CC2,8Xl2 и М100НН-3-СС2,8х12 соответ­ственно.

Конструктивное оформление такого конвертера с при­менением кварца вместо колебательного контура гетеро­дина приведено в [15]. Конвертер, выполненный по рас­сматриваемой схеме (см. рис. 30), можно встроить в корпус переносного приемника «Гиала», «Хазар» или «Альпинист». В этом случае в качестве нагрузки смеси­теля целесообразно использовать средневолновой контур самого приемника. Катушку L4, которая в этом случае будет выполнять функции катушки связи, наматывают проводом ПЭШО 0,12 на картонной гильзе, надетой на ферритовый сердечник магнитной антенны приемника. Она содержит 10+10 витков.

Налаживание конвертера начинают с проверки правильности подсоединения внешних радиоэлементов к микросхеме и напряжений на ее выводах (табл. 4).

Затем, используя гетеродинный волномер, широко­диапазонный приемник или генератор стандартных сигналов и детекторное устройство, по общепринятой мето­дике определяют работоспособность гетеродина и его час­тоту колебаний.
Если эта частота отличается от 5,3 МГц, подстроечным сердечником катушки L3 или же, в случае необходимости, то и подбором емкости конденсатора СИ добиваются требуемой частоты.

В дальнейшем пользуются сигнал-генератором (СГ), а еще лучше генератором стандартных сигналов (ГСС), на котором устанавливают частоту, равную 1,1 МГц, и глубину модуляции ВЧ колебаний около 30 %. Сначала выход СГ подключают ко входу приемника, подготовлен-ного для работы в диапазоне СВ, и по наибольшей гром­кости настраивают приемник на частоту 1,1 МГц.

Следующим этапом налаживания является настройка контура смесителя L4C4 на частоту 1,1 МГц. Для этого устанавливают наибольшую громкость приемника и его антенный вход подсоединяют к выходу конвертера, вклю­ченного для работы в диапазоне 25 м. На вход конвер­тера от СГ (с помощью витка провода, расположенного вблизи сердечника магнитной антенны Ан1) подают сиг­нал с частотой 11,7 МГц. Уточняя настройку СГ и увели­чивая его выходное напряжение, добиваются, чтобы этот сигнал был принят. Уменьшая выходное Напряжение от СГ до получения минимальной громкости на выходе при­емника, вращают сердечник катушек индуктивности L4, L5, добиваясь настройки контура смесителя L4C4 на час­тоту 1,1 МГц (по максимуму громкости).

Затем переходят к настройке входных контуров, при которой на вспомогательной (или основной) шкале при­емника отмечают средние частоты отдельных KB диапа­зонов. Вначале от СГ подают сигнал на вход конвертера со средней частотой диапазона 25 м, равной 11,9 МГц, и настраивают приемник на промежуточную частоту 1,3 МГц (fn.cp.25=fc.cp.i-f1=ll,9-10,6=l,3 МГц).

Приняв сигнал, подстроечным конденсатором С1 до­биваются наибольшей громкости на выходе приемника. В этом положении указателя настройки приемника на вспомогательной шкале делают отметку «25 м». Таким же образом, но не трогая подстроечного конденсатора С1, можно отметить и точки на шкале, соответствующие крайним частотам диапазона 25 м (11,7 — 12,1 МГц).



Далее переключатель диапазонов В1 устанавливают в положение «31 м» и от СГ на вход конвертера подают сигнал со средней частотой этого диапазона (fc.cp2=9,7 МГц). Так как при приеме сигнала с этой частотой образуется ПЧ fn.cp.31=0,9 МГц (fn.cp31=fг — fс cр2=10,6 — — 9,7=0,9 МГц), то приемник настраивают на 0,9 МГц. Приняв сигнал от СГ, по максимальной громкости на вы­ходе приемника подстроечным конденсатором С13 на­страивают входной контур. Одновременно на вспомога­тельной шкале приемника отмечают среднюю частоту диапазона 31 м.

Настройку входного контура и отметки на шкале в диапазонах 49 и 75 м делают аналогичным образом. Средние частоты в этих диапазонах соответственно fc.cp.s=6 МГц и fc.cp.4=4,4 МГц, входной контур настраи­вают подстроечными конденсаторами С15 и СП. Если нужно, на шкале приемника отмечают и границы указан­ных диапазонов, настраивая приемник на 0,7 и 0,9 МГц.

Если нагрузкой смесителя является средневблновый входной контур приемника, подбирают наименьшую ем­кость конденсатора С4 (30 — 100 пФ) и такое расстояние между катушкой L4 и катушкой СВ контура приемника, при которых конвертер не возбуждается.

Как указывалось в начале данного раздела, помехо­устойчивость показанного здесь конвертера от средневол­новых радиостанций на отдельных участках KB диапазо­нов весьма мала. Улучшить положение можно соответ­ствующим ориентированием магнитной антенны приемника. Полное устранение помех от СВ радиостан­ций возможно только при переделке входной части при­емника, при которой дополнительным переключателем отключается входной контур магнитной антенны СВ с катушкой связи, а вместо них включается эквивалентный контур с катушкой связи, размещенный в экране. Если выход конвертера и антенный вход приемника хорошо экранированы, помех от СВ радиостанций не наблю­дается.

При работе приемника без конвертера все цепи долж­ны восстанавливаться переключателем. Подобную пере­делку можно рекомендовать только опытным радиолюби­телям.



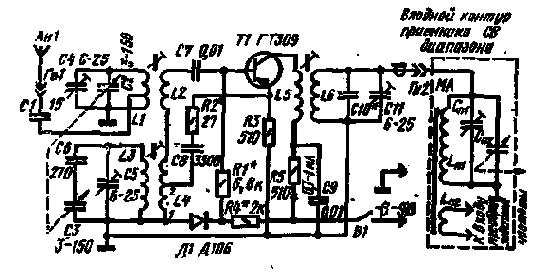

Трехдиапазонный конвертер с электронной настройкой

До недавнего времени в бытовых вещательных прием­никах и конвертерах использовались лишь механические устройства перестройки в диапазонах принимаемых радиостанций: блоки конденсаторов переменной .емкости либо агрегаты переменной индуктивности (ферроварио-метры). Эти устройства, однако, имеют такие существен­ные недостатки, как большие габариты, пониженная устойчивость к механическим воздействиям и др.

В то же время разработка и освоение промышлен­ностью специальных диодов, называемых варикапами, емкость которых определяется величиной,приложенного к ним напряжения, позволили придать радиоприемным устройствам новое качество, выражающееся в использо­вании электронных систем перестройки частоты.

Малые габариты элементов настройки, легкость соче­тания плавной настройки с фиксированной, отсутствие механической связи между элементами, перестраивающи­ми отдельные контуры, и другие достоинства электрон­ных систем перестройки частоты обусловили их широкое использование в различного рода промышленной и люби­тельской аппаратуре [14].

Конструкция цветомузыкального светильника

Возможно и другое конструктив­ное решение подобного устройства.

В заключение данного раздела кратко остановимся на вопросе об окрашивании ламп (светофильтров), используемых в ЦМП.

В сравнительно маломощных ЦМП лампы накалива­ния обычно окрашивают различными лаками. В каче­стве таковых можно использовать имеющиеся в продаже флюоресцентные лаки. Лак выбранного цвета наносят беличьей кисточкой на лампу в 4 — 5 слоев, затем окра­шенную лампу выдерживают при температуре +80°С не менее трех часов.

Лампы накаливания можно окрасить пастой для ша­риковых ручек, разбавленной спиртом либо растворите­лем 646 или 647. Лампу окунают в краситель, а затем сушат 3 — 4 ч. Если требуется более насыщенный цвет, операцию повторяют. Для повышения теплостойкости покрытия в краситель добавляют клей БФ-2 или БФ-4 из расчета 1 часть клея (по объему) на 3 части краси­теля. Сушат лампы в теплом месте в течение суток.

Радиолюбитель С. Ярмолюк предлагает следующий способ изготовления светофильтров и окрашивания ламп. Стеклянную пластинку (или баллон лампы) обез­жиривают ацетоном и покрывают слоем клея БФ-2. По­сле высыхания клея пластину один или несколько раз опускают на 3 — 5 с в спиртовые чернила для заправки фломастеров и плакаров (плакатных карандашей). За­тем наносят еще один слой клея БФ-2. Такой свето­фильтр (или лампа) выдерживает температуру до 130 °С.

Некоторые радиолюбители для окраски ламп и из­готовления фильтров используют те же компоненты, но предварительно перемешанные в соотношении 1 : 1 (по объему). При окрашивании лампы ее ввинчивают в пат­рон, подключают к источнику тока и погружают ее бал­лон в краситель. Подогретая лампа высыхает быстрее. Лак для окраски ламп можно изготовить на базе клея «Суперцемент» (польского производства), добавив к нему пасту для шариковых ручек, аптечную зеленку, настойку йода и разбавив ацетоном до желаемой конси­стенции. По мнению радиолюбителей К. Ногина и А. Иванова, такой лак пригоден для покрытия ламп мощностью до 200 Вт.

Многие радиолюбители, использующие на выходе ка­налов ЦМП малогабаритные лампы накаливания, окра­шивают их баллоны цапонлаком. Однако, как показала эксплуатация таких ламп, этот лак быстро выгорает. При этом ухудшается светоотдача и чистота цвета. Из­бавиться от этого недостатка можно, если неокрашенные лампы поместить в окрашенные цапонлаком стеклянные колпаки. Хорошие результаты можно получить, исполь­зуя для этой цели различные стеклянные колпаки от негодных радиоламп (октальной или пальчиковой се­рии). В нужном месте баллон отрезают витком нихро-мового провода, подключенного к лабораторному транс­форматору ЛАТР-1 или ЛАТР-2 при опускании баллона в холодную воду. Для ламп больших размеров можно использовать обычные медицинские банки, применяемые для лечения простудных заболеваний.

При таком способе окрашивания краситель служит очень долго, так как он практически не перегревается.

РАЗЛИЧНЫЕ ПРИСТАВКИ УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ГЛУБИНЫ СТЕРЕОЭФФЕКТА

В зарубежной радиолюбительской литературе часто встречаются описания различных приставок, улучшаю­щих качество работы стереофонических усилителей. Из­ложение одного из таких описаний приведено ниже. Известно, что эффективность применения стереофониче­ских усилителей, по сравнению с обычными монофониче­скими, оценивается глубиной стереоэффекта, т. е. отно­сительным уровнем ослабления сигнала одного канала (например, левого) на выходе другого канала. Хороший стереофонический усилитель для высококачественного воспроизведения должен иметь ослабление взаимного влияния каналов на 30 — 40 дБ, в любительских стерео­фонических установках это обычно всего лишь 15 — 20 дБ.

КОРОТКОВОЛНОВЫЕ КОНВЕРТЕРЫ

Конвертером называют дополнительное устройство к приемнику, преобразующее частоту принимаемого сигна­ла в некоторую промежуточную частоту, значение кото­рой находится в пределах диапазона приемника. В ре­зультате такого преобразования появляется возможность с помощью приемника, имеющего, например, только сред­неволновый диапазон, принимать передачи коротковол­новых радиостанций.

Рис. 7. Структурная схема конвертера с фиксированной настройкой:

1 — входное устройство с фиксированной на­стройкой (ВУ), 2 — смеситель, 3 — гетеродин с фиксированной настройкой (fг). 4 — источник питания

Основной частью конвертера является преобразова­тель частоты, принцип работы которого аналогичен прин­ципу работы преобразователя частоты приемника супер­гетеродинного типа. Отличие состоит лишь в выборе зна­чения промежутечной частоты конвертера.

В сочетании с приемниками прямого усиления, имею­щими низкую чувствительность и избирательность по соседнему каналу, конвертеры применяются редко.

По структурной схеме конвертеры можно условно раз­делить на две основные группы. К первой, наиболее рас­пространенной группе, относят конвертеры, не содержа­щие органов плавной настройки. На рис. 7 приведена структурная схема конвертера первой группы. Он содер­жит входное устройство (ВУ) 1, преобразователь частоты и источник питания 4. Преобразова­тель частоты, в свою очередь, состоит из сместите ля 2 и гете­родина 3. В простей­ших преобразовате­лях частоты функции смесителя и гетеро­дина выполняет один и тот же тран­зисторный или лам­повый каскад.

Таблица 1

Граничные частоты основных KB диапазонов

Кривая асиммет­ричного тока Марганцево-цинковые элементы сравнительно мало критичны к величине по­стоянной составляющей и форме импульсов тока, ис­пользуемых для регенера­ции. Это обстоятельство по­зволяет использовать срав­нительно простые зарядные устройства без регулировки постоянной и переменной со­ставляющих зарядного тока. Прежде чем перейти к описанию простых приставок для регенерации гальванических элементов отметим, что не все элементы хорошо регенерируются. Лучше других поддаются регенерации стаканчиковые марганцево-цинковые элементы,- такие как 336, 373, 3336 и им подобные. Для эффективной многократной регенерации необходимо, чтобы цинковый стаканчик элемента не имел механиче­ских повреждений, возникших в результате взаимодейст­вия с электролитом. Элемент не должен быть разряжен до напряжения ниже 0,7 В. Установлено также, что лучше регенерируются элементы с меньшим сроком хранения. Так, снижение емкости батарей с трехмесячным сроком хранения после 10 циклов регенерации составляет всего 12 %, а элементов с двухлетним сроком хранения — 19 %. Лучше всего регенерируются элементы, которые разря­жались большим током. Галетные батареи типа «Крона» плохо поддаются регенерации. При регенерации элемент рекомендуется заряжать примерно до 2 В. Электрическая емкость, затраченная на регенерацию элементов, должна составлять 120 % от ем­кости элемента, израсходованной им в предыдущем цикле. Время заряда 16 — 20 ч. На рис. 85, а приведена практическая схема пристав­ки, предназначенной для регенерации различных элемен­тов, и батарей, состоящих из последовательно соединен­ных однотипных элементов с общим напряжением до 9 В. Здесь в цепи заряда установлены параллельно включен­ные резистор R1 и диод Д1. Полярность включения диода Д1 обеспечивает асимметрию формы тока, соответствую­щую показанной на рис. 84. Миллиамперметр ИП1 со шкалой 400 мА измеряет постоянную составляющую за­рядного тока. По мере регенерации, вследствие увеличе­ния ЭДС батареи или элемента, сила зарядного тока уменьшается. По уменьшению зарядного тока можно су­дить о ходе процесса регенерации и его окончании. Для регенерации различного числа однотипных эле­ментов, соединенных последовательно (до шести), вто­ричная обмотка трансформатора Tpl выполнена с отво­дами. Установкой переключателя В2 в различные поло­жения со второй обмотки II трансформатора Tpl можно получать напряжения в 2, 4, 6, 8, 10, 12 и 14 В. Конструк­тивные данные трансформатора Tpl следующие; сердеч­ник Ш22, набор 44 мм. Секция la первичной обмотки со­держит 600 витков провода ПЭЛ-1 0,3S, а секция 16 — 440 витков провода ПЭЛ-1 0,25. Вторичную обмотку II вы­полняют 66 витками провода ПЭЛ-1 0,62 с отводами от 10-го, 19-го, 28-го, 38-го, 47-го и 57-го витков. По предложению И. Алимова [2] в приставке рези­стор R1 можно заменить электролитическим конденса­тором емкостью 10 — 15 мкФ (схема и полярность вклю­чения конденсатора указаны на рис. 85, а пунктирной линией). Рабочее напряжение конденсатора должно быть 20 — 25 В. Рис. 85. Схема приставки для регенерации гальванических эле­ментов и батарей: а — схема на одном дкоде с шунтирующим резистором или конденсато­ром; б — на двух диодах и резисторах Значения постоянной составляющей зарядного тока, рекомендуемые отдельными авторами для различных элементов, колеблются в достаточно широких пределах: от 200 до 400 мА для элементов типа 373 и от 30 до 60 мА для элементов типов 312 и 316. Для батарей ти­па 3336 эти значения составляют 35 — 120 мА. Указан­ные значения зарядных токов, фиксируемые прибором ИП1, следует рассматривать как ориентировочные, по­скольку разработка методики регенерации батарей и элементов далеко не закончена. На рис. 85, б регенерируемый источник питания вклю­чается в цепь заряда последовательно с двумя парал­лельными цепочками Д1, R1 и Д2, R2. Ток требуемой асимметричной формы в цепи заряда источника пита­ния обеспечивается подбором резисторов R1 и R2. При эксплуатации рассмотренных приставок следует учитывать следующее.Переключатель В2 устанавлива­ют в такое положение, чтобы с вторичной обмотки транс­форматора снималось напряжение, превышающее номи­нальное напряжение заряжаемого источника (элемента, батареи) на 30 — 50 %. Об окончании регенерации су­дят по значительному уменьшению зарядного тока, либо по увеличению напряжения на каждом элементе до 2 — 2,1 В. Время заряда, как указывалось выше, должно быть достаточно большим (16 — 20 ч). По окончании ре­генерации сначала отключают батарею, а затем пристав­ку. В противном случае регенерируемый источник пита­ния будет разряжаться через вторичную обмотку Tpl. В этом отношении выгодно отличается приставка с шун­тирующим конденсатором, где ток разряда крайне мал. ЛИТЕРАТУРА 1. Алексеев Г., Васильев Н. Цветомузыкальная при­ставка на тиристорах. — В помощь радиолюбителю. М.: ДОСААФ, 1973, вып. 42. 2. Алимов И. Регенерация гальванических элементов и батарей. — Радио, 1972, № 2. 3. Баландин В. Детектор-приставка. — Радио, 1975, №2. 4. Безруков A. KB конвертер. — Радио, 1978, № 10. 5. Васильев В. А. Зарубежные радиолюбительские кон­струкции. — М.: Радио и связь, 1982. 6. Г а л е е в Б. М., Сайфуллин Р. Ф. Светомузы­кальные устройства. — М.: Энергия, 1978. 7. Гумеля Е. Б. Выбор схем транзисторных приемни­ков. — М.: Энергия, 1968. 8. Дробница Н, А. 30 схем радиолюбительских устройств. — М.: Радио и связь, 1982. 9. Капицын А. Цветомузыкальная установка. — Радио, 1975, № 6. 10. Справочник радиолюбителя-конструктора. Сост. Мали-нин Р. — М.: Энергия, 1977. 11. Матлин С. Л. Радиосхемы — М.: ДОСААФ, 1974. 12. Матлин С. Л. Любительский коротковолновый при­емник. Консультация № 26. — М.: ДОСААФ, 1974. 13. Матлин С. Л. Приставки для Цветомузыки. Кон­сультация № 28. — М.: ДОСААФ, 1974. . 14. Малишевский В., Малишевский И. Автомати­ческий конвертер. — В помощь радиолюбителю, ДОСААФ, 1976, вып. 53. 15. Пустыльник Б. Коротковолновый конвертер на ИМС. — Радио, 1980, № 7. 16. Поляков В. Конвертер к приемнику коротковолнови­ка-наблюдателя, — Радио, 1977, № 7. 17. Романов В. В., Хашев Ю. М. Химические источники тока. — М.: Советское радио, 1968. СОДЕРЖАНИЕ Предисловие Апериодические усилители высокой частоты и умножи­тели добротности Усилители на одном транзисторе Одноламповый усилитель Усилитель на двух транзисторах Умножители добротности Коротковолновые конвертеры Ламповые конвертеры на вещательные диа­пазоны Ламповый конвертер на любительские диа­пазоны Транзисторные конвертеры на вещательные диапазоны Транзисторные конвертеры на любительские диапазоны Зарядно-питающие устройства Бестрансформаторные выпрямители для за­рядки аккумуляторов Автоматическое зарядное устройство Выпрямители с диодными параметрическими стабилизаторами для питания портативных ра­диоприемников Переключатели «батарея — сеть» Выпрямители с транзисторными стабилизато­рами для питания переносных и портативных радиоприемников Сетевая «Крона» Ограничители разряда аккумуляторных бата­рей Цветомузыкальные приставки (ЦМП) ЦМП на трех транзисторах ЦМП на десяти транзисторах с фоновой под­светкой ЦМП с использованием тринисторов Простой компрессор входного устройства ЦМП Светоизлучающий узел для цветомузыкальных приставок Об экранах для цветомузыкальных устройств Различные приставки Устройство для регулирования глубины сте­реоэффекта Индикатор стереобаланса на светодиодах Индикаторы настройки Активная KB антенна Приставки для регенерации гальванических элементов и батарей Простой индикатор напряжения сети Литература ББК 32.884.19 А63 Андрианов И. И. А63 Приставки к радиоприемным устройствам. — 2-е изд., перераб. и доп. — М.: ДОСААФ, 1985. — 192 с., ил. 75 к. Приведены схемы различных приставок, позволяющих улуч­шить некоторые параметры и эксплуатационные характеристики транзисторных и ламповых приемников невысоких классов. Второе издание дополнено описаниями устройств на совре­менной элементной базе — на полевых транзисторах и микросхе­мах. Разделы, посвященные ламповой схемотехнике, сокращены. Для широкого круга радиолюбителей.  2402020000 — 019 А----------------24 — 85  072(02) — 85 ББК 32.884.19 6Ф2.9 Издательство ДОСААФ СССР, 1985 г. Илья Ильич Андрианов ПРИСТАВКИ К РАДИОПРИЕМНЫМ УСТРОЙСТВАМ Издание второе, переработанное и дополненное Редактор М. E. Орехова Художник В. А. Клочков Художественный редактор Т. А. Хитрова Технический редактор В. Н. Кошелева Корректоры Я. С, Судзиловская, В. Д. Синева ИБ № 1781 Сдано в набор 18.04.84 г. Подписано в печать 24.1284- Изд № 2/п-330. Г-73953. Формат 84Х108 1/32. Бумага типографская Да 3. Гарнитура литературная. Печать высокая. Усл. печ. л. lO.Off. Усл. кр.-отс. 10,40. Уч.-изд. л. 10,27. Тираж 400000 экз. Заказ № 4-1010. Цена 75 к. Ордена «Знак Почета» Издательство ДОСААФ СССР. 129110.Моск­ва, Олимпийский просп., 22. Набрано и сматрицировано на Минском ордена Трудового Красного Знамени прлиграфкомбинате МППО им. Я. Коласа, 220005» Минск. Отпечатано на книжной фабрике имени М. В. Фрунзе, 310057, Харь-ков-57, ул. Донец-Захаржевского, 6/8. OCR Pirat Намоточные данные катушек индуктивности Позиционное обозначение по схеме ряс. U Обозначение каркаса на 1 Рис 15 Тип намотки Длина намотки. ыы (Расстояние между катуш­ками, мм w Число витков Марка в диаметр провода » Тип сер­дечника Примечание L1 а ОБ ЭКРАНАХ ДЛЯ ЦВЕТОМУЗЫКАЛЬНЫХ УСТРОЙСТВ Эффективность работы цветомузыкальных приставок и устройств зависит не только от их схемотехнического построения, но и от качества экранов. Существует два ти­па экранов: прямой (фронтальной) и обратной (рир) проекции. При фронтальной проекции непрозрачный экран освещается, как в обычном кино, со стороны зрителей В случае использования таких экранов следует максимально использовать опыт фильмопроецирования, накопленный в кинопромышленности. Рис. 70. ЦМП с экраном из стеклянных трубок или стержней: а — устройство экрана; б — внешний вид ЦМП При рирпроекции полупрозрачный экран освещается с задней по отношению к зрителю стороны. В радиолюби­тельской практике наибольшее распространение получили экраны такого типа. В качестве материала для полу­прозрачного экрана можно использовать оргстекло, каль­ку обработанный специальным составом (например, гли­церином с тальком) шелк, пластиковые пленки широкого потребления, обработанные наждачной бумагой и т. п. Экран может иметь как прямоугольную, так и различ­ных причудливых очертаний форму. Он может представ­лять собой самостоятельный узел устройства или же в совокупности с электронным блоком составлять закон­ченную цветомузыкальную приставку. Ниже приводится обзор предложении радиолюбите­лей по изготовлению и внешнему оформлению экранов для цветомузыкальных приставок и устройств. Радиолюбитель К. Рудниковский изготовил экран для своей цветомузыкальной установки из стеклянных трубок диаметром 2 — 3 мм. Трубки укладывают в три-четыре ряда в пазы рамки, изготовленной из древесины твердых пород или пластмассы. Ряды трубок укладывают так, как показано на рис. 70, я. Для изготовления этого экрана следует использовать неискривленные трубки, иначе щели между ними заметно ухудшат цветовое изображение. Во избежание поломки трубок нужно при сборке следить за тем, чтобы все трубки были достаточно жестко зафик­сированы в рамке, а сама рамка — в корпусе приставки. Многие радиолюбители, изготовляющие экраны из стеклянных трубок и стержней, рекомендуют трубки со­седних рядов укладывать перпендикулярно друг к другу, так как это создает хорошие условия для рассеивания света. Они указывают также, что чем плотнее расположе­ны трубки в рядах и чем меньше расстояния между ряда­ми, тем лучше качество экрана. На рис. 70, б приведен внешний вид цветомузыкальной приставки, выполненной В. Фоменко. Ее экран состоит из двух рядов стеклянных стержней диаметров 2 мм. Один ряд набран из стержней, установленных вертикально, а в другом ряду стержни расположены горизонтально. Общий вид кон­вертера Настройку гетеродина и УВЧ конвертера производят следующим образом. На вход конвертера от СГ (ГСС) подают сигнал с частотой 28,8 МГц. Движок резистора R9 устанавливают в среднее положение и регулировкой сердечника катушки индуктив­ности L3 добиваются появления сигнала на выходе приемника: значит, гетеродин работает на частоте 32,4 МГц. Настройку контуров . L1C2C3 и L2C5 на среднюю частоту диапазона 28,8 МГц производят регули­ровкой сердечников катушек L1 и L2 по максимуму гром­кости на выходе приемника. В случае возникновения самовозбуждения УВЧ его устраняют уменьшением сопротивления резистора R4 либо увеличением сопротивления резистора R2. Для определения границ диапазона конвертера руч­ку настройки (движок резистора R9) устанавливают в крайние положения и определяют частоты настройки. Если ширина диапазона частот меньше 1,6 — 1,7 МГц, то следует уменьшить сопротивление резистора R10. По окончании налаживания конвертера с помощью СГ (ГСС) градуируют шкалу настройки через каждые 100 кГц. Сле­дует учесть, что градуировка шкалы конвертера будет верна только в том случае, если настройка приемника соответствует промежуточной частоте. При работе преимущественно пользуются ручкой на­стройки конвертера. Если приемник имеет растянутую настройку, как это имеет место в приемнике коротковол­новика-наблюдателя, то для более плавной настройки на частоту корреспондента можно воспользоваться прием­ником. ОДНОЛАМПОВЫЙ УСИЛИТЕЛЬ Простая одноламповая приставка, принципиальная схема которой приведена на рис. 3, позволяет в несколько раз увеличить чувствительность .лампового приемника без ухудшения его остальных параметров. Это апериоди­ческий усилитель высокой частоты, который предназна­чен для использования с ламповыми приемниками, рабо­тающими в диапазонах ДВ, СВ и КВ. Коэффициент уси­ления УВЧ равен примерно семи (17 дБ). Питается он от выпрямителя приемника. Усилитель собран на пентоде 6Ж9П, предназначенном для широкополосного усиления напряжения высокой ча­стоты. Лампа 6Ж9П обладает большой крутизной (S =17 мА/В) и малой проходной емкостью (Cас=0,03 пФ), поэтому применение ее в каскадах усиления ВЧ весьма эффективно. На управляющую сетку лампы Л1 напряже­ние сигнала подается с входного контура приемника че­рез разделительный конденсатор, который обычно пре­дусмотрен схемой радиоприемника. В цепь катода вклю­чены элементы (R5, С1) автоматического смещения, оп­ределяющие режим работы лампы по управляющей сет­ке. Напряжение на экранирующую сетку подается через резистор R4. Для равномерного усиления сигналов в диапазоне ча­стот от 150 кГц до 15 МГц в УВЧ использована схема сложной анодной коррекции частотной характеристики. В анодную цепь лампы кроме резистора R2 включены дроссель Др1, шунтированный резистором R1, и дроссель Др2 При таком построении индуктивное сопротивление дросселя Др2 с ростом частоты усиливаемого сигнала возрастает, увеличивая тем самым сопротивление анод­ной нагрузки и коэффициент усиления каскада. Возра­стание коэффициента усиления на верхних частотах компенсирует спад частотной характеристики, вызываемый емкостью монтажа и входной емкостью преобразователя частоты приемника. Включение же между анодом лампы и резистором R2 анодной-нагрузки корректирующего дросселя Др1, за-шунтированного резистором R1, позволяет уменьшить влияние выходной емкости лампы Л1 на частотную ха­рактеристику УВЧ в области верхних частот и дополни­тельно повысить коэффициент усиления усилителя при­мерно на 20 — 40 %. Заметим, что индуктивности дроссе­лей Др1 и Др2 совместно с выходной емкостью лампы Л1, входной емкостью лампы преобразователя и емкостью монтажа создают резонансные контуры, настроенные на различные частоты. Это позволяет выровнять частотную характеристику в нужном диапазоне частот путем изме­нения индуктивности указанных дросселей и шунтирова­ния дросселя Др1 резистором R1. Дроссель Др1 содержит 80 витков провода ПЭЛШО 0,15, намотанных на резисторе ВС-0,5 сопротивлением 7,5 кОм. Дроссель Др2 содержит 60 витков того же про­вода и намотан внавал на резисторе ВС-0,5 сопротивле­нием не менее 100 кОм. Усилитель собирают на гетинаксовой плате размером 70X80 мм. Дроссели Др1, Др2 и резистор R2 монтируют непосредственно на лепестках ламповой панели и стой­ках вблизи нее. Печатные платы сетевой «Кроны» и расположение дета­лей между ними Одной из схемных особенностей приставки является использование гасящих резисторов R3 — R7 в качестве балластного сопротивления стабилизатора выходного напряжения. Происходит это следующим образом. При увеличении выходного напряжения ток, протекающий через стабилитрон Д1, увеличивается, вызывая увеличе­ние тока, потребляемого, преобразователем. При этом напряжение на гасящих резисторах R3 — R7 возрастает, напряжение питания преобразователя падает, уменьшая выходное напряжение. Коэффициент стабилизации та­кого стабилизатора, как указывает автор разработки, очень высок — около 1000 при токе нагрузки до 20 мА. Все элементы приставки, кроме резисторов R3 — R7, размещены между дв~умя печатными платами в виде ко­лончатого модуля (рис. 58). На этом рисунке соедине­ния выводов трансформатора Tpl с платами не показаны резистор R1 припаян непосредственно к токопрово-дящим дорожкам. Модуль обернут несколькими слоями фторопластовой пленки и заключен в жестяной корпус от батареи «Крона». Резисторы R3 — R7 вмонтированы в неетевую вилку, изготовленную из пластмассового пат­рона-от лыжной мази «Темп-1». Трансформатор Tpl намотан на кольцевом сердечни­ке из феррита 700НМ, типоразмера К20Х10Х5. Обмотки 1 — 2 и 2 — 3 содержат по 85 витков, 4 — 5 и 9 — 10 — по 25 витков, 6 — 7 и 7 — 8 — по 100 витков провода ПЭВ-20,2. В качестве Д1 можно использовать любой стабили­трон с напряжением стабилизации 8 — 10 В. Вместо ди­одов Д9В можно применить диоды Д9Г, Д9Д, Д9Е, д11 — Д14 и другие. Транзисторы — КТ312Б, КТ315 с любым буквенным индексом, КТ342А — КТ342Г. Стаби­литрон КС 156 можно заменить на Д814А. Налаживание приставки сводится к правильно­му подключению обмоток трансформатора Tpl и к под­бору резистора R1, при котором ток стабилитрона Д1 соответствует допустимому. ОГРАНИЧИТЕЛИ РАЗРЯДА АККУМУЛЯТОРНЫХ БАТАРЕЙ Для питания портативных приемников часто исполь­зуются миниатюрные кадмиево-никелевые аккумулято­ры. Преимущества их перед гальваническими батареями очевидны. Однако реальный срок службы указанных ак­кумуляторов заметно сокращается, если разряд их осу­ществляется до напряжения, меньшего чем допустимое значение. Поэтому в отечественной и зарубежной радио­любительской литературе за последние годы участились описания приставок, призванных автоматически предот­вращать глубокий разряд аккумуляторов. в 1980 е. Оно включало Первое издание книги вышло в свет в 1980 е. Оно включало более 70 описаний радиолюбительских при­ставок к приемникам. В письмах читателей, полученных Издательством и автором за период до подготовки вто­рого издания этой книги, было высказано множество пожеланий и замечаний, которые еще раз подтвердили целесообразность выбранного пути — дополнительные приставки действительно рациональны и являются од­ним из наиболее доступных способов повышения качест­ва работы и улучшения эксплуатационных характери­стик приемников невысокого класса. Среди радиолюбителей, увлекающихся техникой ра­диоприемных устройств, наибольшей популярностью пользуются коротковолновые конвертеры для приемни­ков имеющих диапазоны длинных и средних волн, цве-томузыкальные блоки, выпрямители для зарядки раз­личных маломощных аккумуляторов и питания транзи­сторных приемников от сети переменного тока и другие. По этой причине наименования разделов книги остались без изменения. В то же время описания морально устаревших при­ставок исключены и вместо них введены более современ­ные в частности в разделе различных приставок и цве-том узыкальных устройств. Исключены приставки, по­вторение которых вызывало затруднения. Как и в первом издании, значительное место уделено принципу работы и налаживанию описываемых устройств. При подготовке книги использовались отечественные и зарубежные источники, материалы Всесоюзных радио­выставок, а также разработки, выполненные автором. Судя по письмам читателей, поклонников лампоаой техники все еще достаточно много, поэтому полностью отказаться от ламповых приставок, автор не решился — незначительная часть их в книге сохранена. Однако не­обходимо отметить, что основным направлением в творчестве радиолюбителей должно быть создание аппарату­ры на транзисторах и микросхемах, имеющих неоспори­мые преимущества по сравнению с лампами. Большинство радиодеталей, используемых в при­ставках, может быть приобретено радиолюбителями че­рез Посылторг Министерства торговли РСФСР, Отзывы о книге просим направлять по адресу: 129110, Москва, Олимпийский просп., 22, Издательство ДОСААФ СССР. АПЕРИОДИЧЕСКИЕ УСИЛИТЕЛИ ВЫСОКОЙ ЧАСТОТЫ И УМНОЖИТЕЛИ ДОБРОТНОСТИ Апериодические усилители высокой частоты (УВЧ), оформленные в виде приставок, используются для увели­чения чувствительности простых радиоприемников, имею­щих малый уровень шумов. Включаются такие усилители на входе приемника либо перед преобразовательным ка­скадом. УВЧ отличаются простотой схемы и конструкции. Помимо увеличения чувствительности всего приемного устройства в супергетеродинных приемниках повышает­ся эффективность работы преобразователя частоты и уменьшается паразитное излучение гетеродина в антенну. Апериодический усилитель может быть выполнен как на лампах, так и на транзисторах. Он должен обеспечить усиление сигнала не менее чем в 3 — 4 раза во всем рабо­чем диапазоне частот приемника. Нагрузкой УВЧ служат резисторы или катушки индуктивности (высокочастотные дроссели). Применение автоматической регулировки уси--ления (АРУ) позволяет избежать перегрузок приемни­ка при приеме сигналов местных или близко расположен­ных мощных радиостанций. Если на входе УВЧ включен колебательный контур и подобный контур есть на входе супергетеродинного при­емника то увеличивается не только чувствительность всего приемного устройства, но и избирательность по зер­кальному каналу. Кроме того, улучшается соотношение сигнал/шум Приставки с использованием колебательных контуров увеличивающие не только усиление, но и изби­рательность всего приемного устройства, называются преселекторами. Применяются они сравнительно редко (самостоятельно), так как содержат дополнительные ор­ганы настройки, затрудняющие пользование приемником при приеме различных радиостанций. Одна из таких при­ставок, выполненная на полевом транзисторе, рассматри­вается в этом разделе. Другой путь повышения как чувствительности, так и избирательности приемников невысокого класса состоит в использовании положительной обратной связи в тракте высокой или промежуточной частоты. Применение этого общеизвестного метода в готовом приемнике часто связа­но со значительными изменениями в его конструкции и схеме, что не всегда приемлемо. Существуют, однако, при­ставки — так называемые умножители добротности, по­зволяющие получить такой же эффект без переделки приемника либо с крайне незначительными изменениями в его схеме. Умножитель добротности (УД) представля­ет собой недовозбужденный LC генератор электрических колебаний с положительной обратной связью, глубину которой можно плавно менять. Если обеспечен режим с неполной компенсацией активных потерь в колебатель­ном контуре, то самовозбуждение генератора не насту­пит, однако добротность колебательного контура окажет­ся весьма большой. При включении такого контура в цепь резонансного усилителя чувствительность и избиратель­ность последнего возрастают до нескольких десятков раз. Ниже рассмотрены практические схемы апериодиче­ских усилителей высокой частоты и умножителей доброт­ности. ПРОСТОИ КОМПРЕССОР ВХОДНОГО УСТРОЙСТВА ЦМП Подавляющему большинству любительских ЦМП свойственно утомляющее мигание в такт с музыкой. Рис. 68. Простые схемы компрессоров: а — для включения во входную цепь; б — с электронно-световой обратной связью; в — эскиз блока оптронов Причиной описанного явления является резкая нели­нейность зависимости световой отдачи ламп накаливания от напряжения питания. Как известно, динамический диа­пазон усредненной музыкальной программы составляет примерно 45 дБ, в то время как интервал рабочих напря­жений ламп накаливания не превышает 5 — 10 дБ. Для устранения этого неприятного явления применя­ются различные методы (фоновая подсветка, подается начальное напряжение на лампы и т. д.), однако полного эффекта они не дают. По мнению специалистов, лучшие результаты получаются при использовании компрессоров — устройств, сжимающих динамический диапазон низкочастотного сигнала. Рассмотрим две схемы простых компрессоров для ЦМП (см. рис. 67). Первая схема, приведенная на рис. 68, а, предложена А. Манукяном и представляет собой автоматический регулятор усиления (АРУ), офор­мленный в виде оптрона. Лампу накаливания Л подклю­чают к выходу мощного усилителя НЧ. Чем больше на­пряжение входного сигнала, тем ярче светится лампа Л и тем меньше сопротивление фоторезистора R$ (СФ2-5, СФ2-2 и другие). Это приводит к уменьшению коэффици­ента передачи компрессора. Поскольку лампа Л оптрона подключена к выходу усилителя НЧ, он должен обладать достаточной выходной мощностью. Выход компрессора соединяют со входом ЦМП через согласующий усилитель. Рассмотрим схему компрессора с электронно-световой обратной связью, предложенную В. Униат. Он включает­ся в каждый из каналов ЦМП (см. рис. 67), на рис. 68, б показана часть схемы этой приставки — канал высших частот с таким компрессором. Элементы компрессора показаны на схеме утолщенными линиями. Устройство представляет собой самодельный оптрон (рис. 68, в). Он состоит из коробки 1, разделенной на три светонепроницаемых секции (по числу каналов). В каж­дой секции установлены лампа 2 (Л0) и фотодиод 3. Глу­ бина коробки 35 мм. Расстояние между лампой 2 и фото­диодом 3 нужно подобрать опытным путем, так как оно зависит от чувствительности фотодиода и мощности Ло. Кроме фотодиода ФД-2, указанного на схеме рис. 68, б, можно использовать и другие фотодиоды либо самодель-ные фототранзисторы, изготовление которых описано в статье А. Вдовкина «Автоматический светопеленгатор» («Радио», 1973, № 10, с. 50). Лампа Л0 должна иметь возможно меньшую тепловую инерцию. Мощность Л0 (всего в компрессоре таких ламп и фотодиодов по три штуки) не должна превышать нескольких ватт. Работает компрессор следующим образом. Лампа Л0 оптрона подключается в цепь осветительных ламп на выходе ЦМП, например параллельно лампам Л1, Л2. Если требуется, последовательно с лампой Л0 включают гасящее сопротивление. При больших уровнях сигнала свечение лампы Л0 будет максимальным. В результате сопротивление фотодиода Д уменьшится, управляющее напряжение на базе транзистора 77 упадет и, следова­тельно, ограничится максимальная яркость свечения ламп на выходе канала при больших уровнях сигнала НЧ. СВЕТОИЗЛУЧАЮЩИЙ УЗЕЛ ДЛЯ ЦВЕТОМУЗЫКАЛЬНЫХ ПРИСТАВОК В большинстве любительских цветомузыкальных устройств нагрузкой выходных каскадов в усилителях каналов являются лампы накаливания. Подобным устрой­ствам присущи два основных недостатка. Во-первых, для достижения достаточной яркости свечения экрана тре­буется значительная выходная мощность усилителя в каждом канале устройства. Во-вторых, насыщенный не­искаженный цвет свечения экрана может быть получен при номинальном напряжении накала ламп, в то время как напряжение накала ламп меняется в таких устрой­ствах от нуля до номинального значения. Рис. 69. Светоизлучающий узел: а — расположение основных узлов в футляре приставки; б — устройство узла привода шторки Радиолюбителем А. Капицыным [9] предложен свето-излучатель, исключающий указанные недостатки цвето­музыкальных приставок. Светоизлучатель размещен в одном корпусе с электронным блоком и экраном. Схема расположения основных узлов и светоизлучателя в кор­пусе цветомузыкального устройства приведена на рис. 69, а. Здесь 1 — корпус; 2 — электронный блок; 3 — осветительные лампы мощностью 25 — 40 Вт (на каждый канал); 4 — отражатели; 5 — светофильтры соответству­ющего цвета; 6 — полупрозрачный экран, являющийся частью лицевой панели устройства; 7 — непрозрачная шторка; 8 — светонепроницаемая перегородка. ЛамЪы на­каливания 3 подключены здесь к номинальному напряже­нию сети и работают с постоянным полным накалом. Све­товой поток ламп 3, проходя через отверстия в светоне­проницаемой перегородке 8, закрытые светофильтрами 5, поступает на экран 6. В устройстве для каждой лампы предусмотрены непрозрачные шторки 7, которые могут поворачиваться и тем самым частично либо полностью перекрывать поток света,,падающий на экран приставки. Конструктивное исполнение узла привода шторки показано на рис. 69, б. Шторка 7 вращается вокруг оси 2 вместе с коромыслом 3, на котором установлены магнит­ный якорь 4 и противовес 5. При протекании тока по ка­тушке 6 якорь 4 втягивается, поворачивая коромысло вместе со шторкой. Усилие, развиваемое якорем, компен­сируется спиральной пружиной 1. Таким образом, чем больше сила тока, протекающего через катушку 6, тем на больший угол отклонится шторка 7 и тем большее количество света попадет на экран. Ход коромысла огра­ничен упорами (на рис. 69, б не показаны). Конструкция катушки 6 определяется размерами и формой используемого магнита-якоря 4. При включении в коллекторную цепь транзистора выходного каскада уси­лителя такая катушка должна содержать 500 — 600 вит­ков провода ПЭВ-2 0,15 — 0,2; при этом напряжение источ­ника коллекторного питания устройства должно быть равным примерно 12 — 16 В. Шторку 7 можно изготовить из алюминиевой фольги или плотной светонепроницаемой бумаги. Жесткость пружины 1 подбирают при налажива­нии светоизлучателя. Подобную систему управления яркостью можно ис­пользовать в любой приставке, выполненной по принци-пиальным схемам рис. 62, 63. С этой целью вместо ламп в коллекторую цепь каждого выходного каскада вклю-чают катушки 6. Количество узлов привода шторки дол­жно равняться числу каналов в устройстве, а гирлянды ламп целесообразно заменить одной лампой, питающейся от сети переменного тока. Мощность ламп зависит от то­го, насколько эффективно решен вопрос отвода тепла из отсека, где они установлены. Автор устройства предлагает для улучшения восприя­тия цветомузыкальных программ использовать наборы светофильтров, периодически сменяющихся в процессе воспроизведения. Эти фильтры можно укрепить на диске, вращающемся с определенной скоростью. При такой кон­струкции светофильтров на экране воспроизводится более разнообразная и динамическая в цветовом отношении картина. При повторении такой приставки, радиолюбителям предстоит решить ряд интересных вопросов, связанных с выбором оптимальных размеров деталей регулировки шторки (автор устройства их не приводит), числом ламп и их размещением. Кроме того, возможны другие, более рациональные решения конструктивного исполнения узла регулировки светового потока. В частности, некото­рые радиолюбители с целью регулировки светового пото­ка используют узлы измерительных приборов магнито­электрической системы, у которых вместо стрелки укреп­лены легкие флажки из алюминиевой фольги. Решение этих вопросов открывает перед радиолюбите­лями широкие возможности для экспериментирования. ПРОСТОЙ ИНДИКАТОР НАПРЯЖЕНИЯ СЕТИ Довольно часто, особенно в сельской местности, в течение суток имеют место значительные колебания напряжения сети переменного тока. В этих условиях для нормальной работы радиоаппаратуры применяют ста­билизаторы напряжения и автотрансформаторы с ручной регулировкой напряжения на выходе. Для контроля на­пряжения на выходе автотрансформатора необходим вольтметр. Тем не менее при отсутствии такого прибора можно использовать индикатор, позволяющий следить как за понижением, так и за повышением напряжения сети. Расположение органов управ­ления на передней панели конвертера Нужно отметить, что расположение деталей на шас­си существенного значения не имеет, так как основные узлы конвертера, определяющие качество его работы — входные и гетеродинные контуры, — смонтированы на переключателе BL Если радиолюбитель имеет возмож­ность применить малогабаритный клавишный переклю­чатель (например, от приемников «Орион-301», «Урал-301» или «Урал-302») и верньер более совершенной кон­струкции, то размеры конвертера могут быть значительно уменьшены. Налаживание конвертера (см. рис. 14) ничем не от­личается от налаживания преобразовательного каскада супергетеродинного приемника. Наиболее точно его можно выполнить с помощью СГ (ГСС). На первом этапе для лучшего доступа к ламповым панелям и мон­тажной плате клавишный переключатель из подвала шасси удаляют. Включив конвертер, проверяют режи­мы работы ламп по постоянному току. Измеренные зна­чения напряжений на электродах ламп не должны отли­чаться более чем на ±20 % от значений, указанных на принципиальной схеме рис. 14. Затем устанавливают в подвале шасси клавишный переключатель и подключают его согласно принципиаль­ной схеме. Проверка работоспособности гетеродина про­изводится на всех KB диапазонах путем измерения анод­ного тока триода лампы Л2 (в точке «а») миллиампер­метром со шкалой 10 мА. Если гетеродин работает, то при замыкании управляющей сетки триода на катод по­казания миллиамперметра должны увеличиться. При отсутствии генерации на отдельных диапазонах следует проверить схему включения соответствующего контура и исправность входящих в него конденсаторов. Добившись устойчивой работы гетеродина при край­них положениях подвижных пластин блока конденсато­ров С8, С27, переключатель В2 конвертера устанавлива­ют в положение «K»; к гнезду Гн1 подключают выход СГ (ГСС), а выход конвертера соединяют с антенным входом приемника. Приёмник следует предварительно настроить по СГ (ГСС) на частоту 1600 кГц и убедить­ся, что на этой частоте передачи радиостанций не ве­дутся. Отдельные узлы конвертера рекомендуется настраи­вать в последовательности, указанной в табл. 3. Пра­ вильность настройки контролируют по максимуму пока­заний измерителя выхода, подключенного параллельно звуковой катушке динамической головки приемника, ли­бо на слух — по максимальной громкости сигнала часто­ты модуляции СГ (ГСС). При настройке гетеродина требуемые перекрытия по частоте в диапазонах 80, 40, 20, 14 и Юм достигаются подбором емкости конденса­торов С16, CIS, C20, С22 и С26 соответственно, причем установку требуемой частоты гетеродина в высокочас­тотной части каждого из диапазонов осуществляют ре­гулировкой сердечника катушки индуктивности соответ­ствующего контура при установке минимальной емкости блока конденсаторов С8, С27. Следует иметь в виду, что в процессе этой настройки максимум сигнала на выходе приемника возможен при установке сердечника катуш­ки в два положения. В диапазонах 10 и 14 м правильной настройке гетеродина соответствует большее значение индуктивности катушки (сердечник расположен ближе к обмотке катушки), а в остальных диапазонах правиль­ная настройка достигается при меньшей индуктивности катушки соответствующего контура, т. е. когда сердеч­ник расположен дальше от обмотки катушки. Таблица 3 Порядок настройки устройства Настра­ивае­мый узел Частота настройки узла, МГц Контур Подклю­чение СГ (ГСС) Частота СГ, МГц Дополнитель­ные условия настройки Сме­ситель 1,6 L18C13 К выводу конден­сатора С28, вре­менно от­паянному от ка­тушки L17 1,6 Нижний по схеме конец конденсато­ра С29 со­единяют с шасси Гете­родин 26,4 — 28,1 19,4 — 19,85 L16C24C25C27 L15C22 — C27 Так же, как при настрой­ке сме- 28,0 — 29,7 21,0 — 21,45 Нижний по схеме конец конденсато­ра С29 от- 15,6 — ~15,95 L14C20C21 сителя 14,0 — 14,35 ключают от шасси С24 — С27 8,6 — 8,7 L13C18C19 7,0-7,1 С24 — С27 5,1 — 5,25 L12C16C17 3,5 — 3,65 С24 — С27 Вход­ные 28,0 — 29,7 L3C3C8 К гнез­ду Гн1 28,0 — 29,7 цепи 21,0 — 21,45 L5C4C8 через ре­зистор 21,0 — 21,45 14,0 — 14,35 L7C5C8 сопротив­лением 14,0-14,35 7,0 — 7,1 L9C6C8 300 Ом 7,0-7,1 3,5 — 3,65 L11C7C8 3,5 — 3,65 Фильтр-проб­ка 1,6 L1C2 То же 1,6 Настройку L1C2 про­изводят по минимуму напряжения на выходе приемника При испытании.описанного конвертера с различными приемниками третьего класса он обеспечивал прием боль­шого количества программ дальних любительских радио­станций, работающих в телефонном режиме. Для при­ема программ радиостанций, работающих в телеграфном режиме (GW) или в режиме SSB, в приемнике необхо­димо предусмотреть вспомогательный гетеродин. ТРАНЗИСТОРНЫЕ КОНВЕРТЕРЫ НА ВЕЩАТЕЛЬНЫЕ ДИАПАЗОНЫ Двухдиапаэонный конвертер на двух транзисторах Этот конвертер предназначен для приема программ KB радиостанций, работающих в диапазонах 25 м (П,6 — 12,1 МГц) и 31 м (9,4 — 9,9 МГц). Устройство построе­но на транзисторах, питается от двух аккумуляторов ти­па Д-0,1 и потребляет ток примерно 1,5 мА. Конвертер рассчитан на работу с супергетеродинными приемниками «Селга», «Сокол», «Ласточка» и т. п., имеющими магнит­ную антенну. Среднее значение промежуточной частоты здесь fп.ср= 1250 кГц. Напомним, что работа с такими приемниками возможна на участках частот 1250 ± 250 кГц, где нет работающих СВ радиостанций. Как видно из принципиальной схемы конвертера, представленной на рис. 18, основными узлами устройст­ва являются смеситель и гетеродин. Смеситель собран на транзисторе Т1, ток базы которого определяется со­противлением резистора R1. Принятый антенной Ан1 сигнал KB радиостанции через гнездо Гн1 и конденсатор С1 поступает на широкополосный входной контур, обра­зованный катушкой индуктивности L1 и конденсатора­ми С2 и СЗ (в диапазоне 25 м) или С4 и С5 (в диапазо­не 31 м). Емкостная связь с антенной позволяет получить высокий коэффициент передачи сигнала из антенны во входной контур. На вход смесительного каскада — на базу транзис­тора Т1 — сигнал подается с помощью катушки связи L2, размещенной на одном каркасе с катушкой индук­тивности L1. Входной контур настраивают на среднюю частоту каждого из диапазонов и в процессе эксплуата­ции конвертера не перестраивают. При переключении диапазонов изменение частоты настройки входного кон­тура производится скачкообразно — секцией В1а пере­ключателя EL Гетеродин собран на транзисторе Т2 по схеме с ем­костной обратной связью. Режим работы транзистора стабилизирован резисторами R2 — R4? В диапазоне 25 м колебательный контур гетеродина образован катушкой индуктивности L5 и конденсаторами С10- — С13. В диапа­зоне 31 м вместо конденсаторов СЮ, С11 секцией BJ6 переключателя В1 в контур гетеродина включаются конденсаторы С8 и СР. Напряжение гетеродина с помощью катушки связи L4 подано на второй вход смесительного каскада — в цепь эмиттера транзистора Т1. Контур ге­теродина .в процессе приема программ KB радиостанций также не перестраивают. Расположение основных деталей на плате конвертера Для повышения чувствительности и избирательности конвертера по соседнему каналу используется умножи­тель добротности, смонтированный на транзисторе ТЗ. Этот каскад представляет собой УПЧ с положительной обратной связью, глубина которой может регулировать­ся переменным резистором R13. Напряжение обратной, связи снимается с контура L9C25, настроенного на про­межуточную частоту, и через конденсатор С26 подается в цепь эмиттера транзистора ТЗ. При полностью введенном сопротивлении переменно­го резистора R13 ток в цепи эмиттера транзистора ТЗ мал, и действие положительной обратной связи незна­чительно. По мере уменьшения этого сопротивления эмиттерный ток транзистора возрастает, увеличивая в каскаде глубину положительной обратной связи. В ре­зультате возрастает напряжение промежуточной часто­ты на контуре L9C25, а в конечном итоге и на контуре L7C16, связанном с умножителем добротности через кон­денсатор С23. Такой эффект эквивалентен увеличению добротности указанных контуров. В режиме самовозбуждения умножитель добротности можно использовать в описываемом конвертере в качест­ве телеграфного гетеродина для приема сигналов радио­станций, работающих в телеграфном режиме (GW) и в режиме однополосной модуляции (SSB). При приеме любительских программ с амплитудной модуляцией (AM) для обеспечения наибольшей чувствительности и избира­тельности конвертера по соседнему каналу в умножителе добротности устанавливают положительную обратную связь, близкую к критической, т. е. режим работы уста­навливают вблизи порога возникновения генерации. При необходимости умножитель добротности отключается вы­ключателем ВЗ. Температурная стабилизация режимов работы тран­зисторов Т1 — ТЗ обеспечивается резисторами R2} R3, R4; R14, R15, R16 и R10 — R13 соответственно. Располо­жение осветитель­ных ламп за экра­ном из ячеистого оргстекла Неплохие результаты можно получить, если заменить дефицитные цилиндрические трубки или стержни на прямоугольные,,нарезанные из обычного оконного стекла толщиной 3 мм и шириной около 8 мм. Их укладывают один на другой в один ряд так, чтобы поток света ламп входил в стержни (пластинки) со стороны одного среза, а выходил со стороны другого. Из-за того, что срез стек­ла имеет множество хаотично ориентированных неровно­стей, рассеивание света получается очень хорошим, а по­тери яркости — относительно небольшими. Изготовляют стержни посредством стеклореза, кото­рый оснащают ограничителем, позволяющим без предва­рительной разметки отрезать полоски одинаковой ши­рины. Чтобы предотвратить взаимное смещение стержней, с внутренней стороны основания экрана (рамы), куда они вставляются, следует предусмотреть специальные пазы, по ширине соответствующие толщине стекла. Подобные экраны могут быть выполнены различных размеров и ис­пользоваться как с мощными, так и маломощными лам­пами накаливания, расположенными сзади экрана. Экраны можно изготовить также и из двух листов про­зрачного оргстекла толщиной 4 мм. Оба листа необходи­мо жестко зафиксировать в обойме с расстоянием между ними 10 — 20 мм. Зазор между листами заполняют мелки­ми осколками витринного или автомобильного стекла. Изготовленный таким образом экран имеет хороший внешний вид и обеспечивает искристое цветное свечение. Подобный экран площадью 440X1 Х250 мм был изготовлен В. Козло­вым. В качестве осветительных при­боров в этом устройстве автор приме­нил 6 ламп накаливания мощностью по 100 Вт (по две .лампы в каждом канале) и две лампы фиолетового цве­та, предназначенные для фоновой под­светки. Эти лампы мощностью по 40 Вт горят постоянно. Широкое распространение в цве-томузыкальных приставках получили плоские экраны, изготовленные из раз­личных материалов. Например, экран размером 200X Х200 мм, являющийся передней стенкой корпуса приставки, А. Афонский изготовил из ячеистого органи­ческого стекла. Каждая из ячеек представляет собой вер­шину куба с длиной ребра 4 мм. Всего в этой приставке использовано 16 ламп: по 4 в каждом канале устройства и 4 лампы желтого цвета в канале фоновой подсветки, включающиеся при отсутствии сигнала в канале средних частот. Лампы расположены за экраном в четыре ряда. Их расположение и расцветка показаны на рис. 71, где бук­вы к, с, ж, з обозначают окраску ламп в красный, синий, желтый и зеленый цвета соответственно. Расстояние меж­ду лампами и экраном должно быть несколько большим расстояния между лампочками в ряду. Тогда световые потоки соседних ламп создадут на экране цветовые пят­на, смыкающиеся и накладывающиеся друг на друга. Для увеличения светоотдачи футляр изнутри оклеен бе­лой бумагой. В качестве осветительных приборов автор использовал лампы МН-3 (2,5 В, 0,5 мА). При отсутствии профилированного органического стек­ла А. Гудым предлагает экраны цветомузыкальных при­ставок изготавливать из плоского оргстекла методом сверления его поверхности. Для этого экрана необходимы лист органического стекла толщиной 4 — 5 мм по размеру экрана, сверло диаметром 5,5 мм и растворитель орг­стекла. Рис. 72. Разметка оргстекла при изготовлении экрана: а — для сверления в нечетных рядах; б — для сверления в четных рядах Перед сверлением лист следует тщательно разме­тить, как показано на рис. 72, а, разделив его на квадра­ты со стороной 5 мм. Линии разметки с одной стороны нумеруют цифрами. До начала сверления рабочую кромку конуса сверла следует тщательно отшлифовать шкур­кой и затем отполировать пастой ГОИ. При сверлении выполняют глухие отверстия, глубина которых должна быть такой, чтобы в обрабатываемую поверхность утап­ливался только конус сверла. Вначале насверливают от­верстия в точках пересечения нечетных разметочных линий, а затем, сделав дополнительную разметку, как показано на рис. 72, б, — в точках пересечения четных ли­ний. Рассверленную поверхность при помощи пульвери­затора покрывают растворителем оргстекла, после ис­парения которого поверхность экрана становится чистой, прозрачной и не уступает поверхности профилированно­го стекла или оргстекла заводского изготовления. Рис. 73. Вариант конструктив­ного оформления выносного плоского экрана: а — устройство; б — общий вид На рис. 73 приведен эскиз выносного плоского экра­на, конструкция которого предложена В. Ивановым. Та­кой экран можно ставить на стол или укреплять на стене. Собственно экран представ­ляет собой лист оргстекла 1 молочного или матового цве­та. К нему крепится метал­лическая рамка 2 с установ­ленными на ней осветитель­ными приборами — лампами 3. Лампы окрашены в цве­та, соответствующие кана­лам усиления низших, сред­них и верхних частот. Что­бы экран равномерно осве­щался лампами каждого из каналов, они установлены в определенной последова­тельности, например красная, зеленая, синяя, красная, зеленая и т. д. Экран с рамкой и лампами закрывают кожухом 4. Если экран предполагается укреплять на стене на задней стенке кожуха делают фигурные проре­зи для крючков. Для лучшего отражения света ламп на экран, внут­ренняя поверхность кожуха оклеивается фольгой. Соеди­нение такого экрана с электронным блоком производит­ся кабелем. Отметим, что в тех случаях когда мощность освети­тельных приборов превышает 15 Вт и более, кожух та­кой конструкции следует изготовлять из негорючего листового материала толщиной 1 — 1,5 мм и предусмот­реть в нем вентиляционные каналы или отверстия. Вы­полнены они должны быть таким образом, чтобы свет от ламп не проникал наружу помимо экрана. Размеры подобного экрана зависят от суммарной мощности ис­пользуемых осветительных приборов. На рис. 74 приведен эскиз конструкции цветомузы-кальной приставки, в которой электронный блок и экран смонтированы в общем корпусе. Подобная приставка на три канала выполнена Н. Зыковым. В ней использу­ется 18 ламп на напряжение 26 В и ток 0,15 А. Общая мощность осветительных приборов около 70 Вт. Внутри корпуса, помимо монтажных плат на отдельные каналы, расположены силовой трансформатор Тр и переменные резисторы Rl — R3 регулировки яркости в каждом ка­нале. Ручки регулировки яркостью выведены наружу. Всего в приставке 10 транзисторов. Рис. 74. Эскиз конструкции ЦМП (экран и электронный блок расположены в общем корпусе) Плоский прямоугольный экран размером 335-Х550 мм выполнен из молочного стекла. Боковые стенки корпуса, изготовленные из фанеры толщиной 8 — 10 мм, соедине­ны с крышкой и днищем металлическими уголками (крышка и дно — из металлического листа толщиной 1,2 мм). Для крепления экрана на боковых стенках сле­дует сделать пазы глубиной 5 — б мм. Конструкция дни­ща такая же, как крышки, однако передняя кромка дни­ща образует £ основанием угол, равный примерно 120°. Отражатель сделан из фанеры толщиной 4 — 6 мм и имеет на расстоянии 20 мм от верхней и нижних кромок по девять отверстий для установки ламп накаливания. С лицевой стороны отражатель оклеивают мятой алюми­ниевой фольгой, на его задней стенке устанавливают монтажные платы и силовой трансформатор. Заднюю крышку корпуса выполняют из фанеры толщиной 3 — 4 мм. Для лучшего охлаждения транзисто­ров в ней делают 15 — 25 отверстий диаметром 10 мм. На кромке днища устанавливают резисторы регулиров­ки яркости. При использовании в каждом канале ламп, мощность которых не превышает 200 Вт, экран можно оформить в металлическом корпусе размером 1500X1000X250 мм. Экраном служит матовое стекло размером 1500 X Х1000 мм являющееся передней стенкой корпуса. Для того чтобы экран был равномерно освещен, общая мощ­ность источника света на выходе каждого канала долж­на быть сосредоточена не в одной, а в нескольких лам­пах меньшей мощности. Соединять эти лампы между собой можно последовательно или параллельно, в за-висимости от типа ламп. Довольно часто при использовании, мощных источни­ков света лампы устанавливаются в отдельные свето-излучатели — прожекторы со светофильтрами. Свет от прожекторов направляют на экран, в качестве которого в простейшем случае используют стандартный матовый киноэкран. Прожекторы отдельных каналов направляют на экран под углом 30 — 45°, Иногда прожекторы устанавливают в разных концах комнаты, и свет от них направляют в середину потолка. При этом создается впечатление, что световой поток охватывает весь объем комнаты. При изготовлении экранного устройства ЦМП с низ­ковольтным питанием ламп удобно использовать авто­мобильные или мотоциклетные фары в сборе, разместив их в футляре экрана. Передней стенкой экрана будет светорассеиватель. Одним из возможных вариантов ис­полнения такого устройства — четыре фары устанавли­ваются в ряд в нижней части футляра, их направляют лампами вверх вдоль светорассеивателя экрана, вплот­ную к нему. Светорассеивателем служит лист полупроз­рачного стекла или оргстекла молочного цвета. В каж­дую фару вставляют окрашенные лампы мощностью около 5 Вт (центральная расположена в фокусе отражате­ля) и 3 Вт (боковая). Боковые лампы желательно окра­сить в цвета, контрастные по отношению к центральной. Нити центральных ламп ориентируют параллельно реб­рам на стеклах-рассеивателях фар. На задней вертикальной стенке футляра экрана укрепляют лампы цветового фона мощностью около 3 Вт, включая их так, чтобы они начинали светиться полным накалом при отсутствии сигнала в одном из каналов ЦМП. Стенки футляра изнутри оклеены мятой фольгой. Размеры футляра 600X400X200 мм. Если нет возмож­ности окрасить лампы, можно использовать пластинча­тые светофильтры, вложив их под стекла-рассеиватели фар. Поворачивая фары вокруг вертикальных осей, на экране получают различные цветовые композиции вееро­образно расходящихся лучей. Такое экранное устройство было предложено Д. Заулковым. Многие радиолюбители, увлекающиеся цветомузы­кой, вместо плоских экранов для наблюдения цветового сопровождения используют экраны, выполненные в виде кристаллов, призм, светильников и т. д. Радиолюбители А. Михненко, А. Абрамов и другие оформили экран в виде многогранного ассиметричного прозрачного кристалла- (см. рис. 75, а), внутренняя по­верхность которого оклеена с помощью цапонлака кри­сталликами битого закаленного стекла. Внутри кри­ сталла расположены лампы накаливания, включенные в соответствующие каналы электронного блока приставки. Последний смонтирован в журнальном столике, на ко­тором устанавливается экран. Рис. 75. Внешний вид различных экранов: а, б — с применением оргстекла и битого станилита; в — из прозрачного оргстекла На рис. 75, б приведен внешний вид экрана, изготов­ленного Н. Вережниковым по той же технологии. Этот экран оформлен автором в виде цифры «100» в честь столетия со дня рождения В. И. Ленина. На рис. 75, в приведен ббщий вид экрана цветомузыкальной пристав­ки А. Дзятловского. Экран, выполненный из прозрачного оргстекла, имитирует костер. Малогабаритные лампоч­ки, окрашенные в различные цвета, смонтированы в ос­новании «костра», под возвышающимися кристаллами, имитирующими пламя. Как уже указывалось, некоторые радиолюбители оформляют экраны в виде декоративных настольных ламп или ночных светильников. Конструкция такого эк­рана, которую Ф. Бершадский назвал цветомузыкаль-ным светильником, приведена на рис. 76. Конструктивно экран выполнен следующим образом. На металлическую трубу 1 плотно насажена изоляционная втулка 2, на ко­торую крепят металлические диски 3 с патронами 4 цвет­ных ламп 5. Диски с патронами можно вращать и пере­мещать по трубе 1 в небольших пределах с целью выбо­ра оптимального положения светоизлучающего узла. Число узлов по вертикали обычно делают равным числу каналов. Провода от лампочек, свитые в шнур 6, пропущены внутри трубы. Снизу на трубе 1 укреплена нижняя Обойма 7 плафона. Вся конструк­ция установлена на массивной под­ставке 8. Для трехканальной цве-томузыкальной приставки автор ис­пользовал 3 светоизлучающих узла, каждый из которых содержит 6 ламп на напряжение 13,5 В и ток 0,16 А. Светорассеиватель диаметром 100 мм и высотой 380 мм склеен из двух цилиндрических плафонов, прессованных из гранулированного полистирола. Подобные плафоны можно приобрести в магазинах элек­тротоваров. Лампы цветомузыкального све­тильника, окрашенные в цвета, вы­бранные для каждого частотного канала, можно установить либо в одном из трех узлов, либо распреде­лить их по всем трем узлам, распо­ложенным по вертикали. Расположение зеркальных ча­стот в диапазоне СВ Аналогично производят настройку контуров и на остальных диапазонах. При нормальной работе конвер­тера чувствительность всего приемного устройства уве­личивается на KB диапазонах примерно в 10 раз по сравнению с чувствительностью приемника в СВ диапа­зоне. Если при работе с конвертером уровень шумов на выходе приемника находится в допустимых пределах, то чувствительность конвертера можно несколько увели­чить путем подачи смещения в цепь базы транзистора Т1. Для этого между выводом 2 катушки L1 и базой транзистора Т1 включают конденсатор емкостью 6800 пФ, а базу транзистора Т1 через резистор сопро­тивлением 300 — 500 кОм подключают к выводу 1 катуш­ки индуктивности L3 (см. рис. 24). Величину сопротив­ления этого резистора подбирают опытным путем. Широкодиапазонный конвертер на одном транзисторе Прием программ KB «радиостанции с помощью кон­вертера с фиксированной настройкой с использованием приемника, работающего в СВ диапазоне на ферритовую антенну, сопровождается в ряде случаев сильными по­мехами, а иногда и невозможен. Такие помехи, как ука­зывалось выше, возникают от СВ радиостанций, веду­щих передачи в диапазоне переменной промежуточной частоты, используемой в конвертере. Вероятность помех от СВ радиостанций особенно усиливается в вечернее и ночное время, когда условия распространения СВ улуч­шаются и количество программ, принимаемых на маг­нитную антенну, значительно увеличивается. Существует два основных способа устранения подоб­ных помех. Первый из них сводится к тому, что при рабо­те с конвертером ферритовую антенну приемника отклю­чают, а вместо нее включают экранированную катушку с такой же индуктивностью. Экранирование катушки предотвращает наведение на нее ЭДС даже от мощных СВ радиостанций и, следовательно, исключает возмож­ность помех. Этот способ, однако, требует установки в, приемнике дополнительных деталей (переключателя, катушки), из­менения в схеме и широкого распространения поэтому не нашел. Он применяется обычно в случае выполнения конвертера в виде составной части приемника (напри­мер, в приемниках с двойным преобразованием частоты). Второй способ, описанный радиолюбителем Е. Гумеля [7], сводится к тому, что к контуру ферритовой антенны приемника, включае­мому в СВ Диапа­зон, подключают до­полнительные эле­менты, перестраива­ющие этот контур на диапазон зер­кальных (по отнрше-нию к частотам СВ диапазона) частот, где радиовещатель­ные станции не рабо­тают. Как показано на рис. 26, для радиоприемника, напри­мер со стандартной промежуточной частотой fn=465 кГц, работающего в диапазоне частот от fci=0,525 МГц до fc2= 1,605 МГц, и частота гетеродина которого выше час­тоты принимаемого сигнала, диапазон зеркальных частот простирается от f3l=fcl + 2fn=0,525+0,930 = 1,455 МГц до f32=fc2+2fn= 1,605 + 0,930 = 2,535 МГц. Существенно, что на участке от 1605 до 2535 кГц мощные вещатель­ные радиостанции не работают. СЕТЕВАЯ «КРОНА» Питание портативных радиоприемников от сети пе­ременного тока в стационарных условиях обычно осу­ществляется с помощью специальных приставок, представляющих собой самостоятельную конструкцию, так как разместить питающее устройство в отсеке для бата­реи «Крона», чаще всего используемой в малогабарит­ных приемниках, весьма сложно. Радиолюбителем Е. Фурманским была разработана оригинальная приставка, вполне вмещающаяся в отсеке для батареи «Крона». Приставка нечувствительна к ко­ротким замыканиям и обеспечивает на выходе постоян­ное напряжение 9 В при токе нагрузки до 25 мА. При то­ке нагрузки 30 мА напряжение на выходе приставки уменьшается до 7 В. Гальванической связи с сетью вы­ходное напряжение не имеет. Как видно из принципиальной схемы, приведенной на рис. 57, напряжение сети через гасящие резисторы R3 — R7, расположенные в самодельной сетевой вилке, поступает на выпрямитель, смонтированный по мостовой схеме на диодах Д6 — Д9. На выходе выпрямителя включены два последовательно соединенных стабили­трона Д4, Д5, ограничивающие напряжения на выходе выпрямителя. Преобразователь напряжения, собранный на транзи­сторах Tl, T2, служит для получения переменного напря­жения достаточно высокой частоты (значение ее некри­тично), необходимой для того, чтобы значительно уменьшить сечение сердечника трансформатора Tpl и размеры используемых электролитических конденсаторов (Cl, C2). Схема автоматического за­рядного устройства Порог срабатывания автоматического зарядного уст­ройства подбирают резистором R4. Чтобы после оконча­ния зарядки не повредить переход эмиттер — база тран­зистора 77, к которому напряжение аккумулятора Б1 подключается в обратном направлении, последовательно . с эмиттером включен диод Д4. В конструкции использованы резисторы МЛТ-2 (R1, R2) и МЛТ-0,125. Конденсаторы могут быть К50-6, К50-3, К53-1 на напряжение не ниже указанного на схеме. Дио­ды Д226Б можно заменить на Д7Ж, стабилитрон Д813 (Д2) — на Д814Д, транзистор КТ315Б — на другой тран­зистор этой серии с коэффициентом передачи тока не менее 50, тринистор КУ10ЗВ — на КУ10ЗА. Используя указанные детали, монтаж устройства можно выполнить на печатной плате из одностороннего фольгированного гетинакса или стеклотекстолита толщи­ной 1,5 мм и размером 65x55 мм. Плату укрепляют в корпусе из изоляционного материала. Против гасящих резисторов Rl, R2 в стенках корпуса сверлят вентиля­ционные отверстия. Соединение зарядного устройства с аккумулятором осуществляется с помощью двух про­водников в поливинилхлоридной изоляции, оканчиваю­щихся разъемом. Для той части разъема, в которую встав­ляют заряжаемый аккумулятор, используют разъем от ненужной батареи «Крона», прикрывая его защитным колпачком из изоляционного материала. Колпачок вы­полняют в виде цилиндра. Для увеличения стабильности порога срабатывания автоматики необходимо, чтобы температура внутри кор­пуса зарядного устройства не изменялась. С этой целью целесообразно резисторы R1 и R2 из схемы исключить, заменив их одним бумажным конденсатором (С) емко­стью 0,2 мкФ, рассчитанным на рабочее напряжение 500 В. В этом случае конденсатор С, выполняющий роль безваттного (реактивного) сопротивления, включают вме­сто резистора R1. Точки «а» и «б» схемы (см. рис. 46) замыкают между собой, а между точками «б» и «в» вклю­чают диод Д таким образом, чтобы его анод был присо­единен к нижнему по схеме сетевому проводу. д.). Рис. 47. Схема питающего устройства (9 В; 25 — 30 мА): а — схема; б — вольт-амперная характеристика стабилитрона Для обеспечения устойчивости работы приемника в различных режимах громкости или в условиях колеба­ний напряжения сети переменного тока выходное напря­жение даже простых приставок должно быть стабилизи­ровано. Рассмотрим несколько таких стабилизированных вы­прямителей, которые могут быть использованы для пита­ния приемников, потребляемый ток которых не превыша­ет 50 мА. Приставка, принципиальная схема которой приведена на рис. 47, представляет собой сочетание выпрямителя и параметрического стабилизатора напряжения. Выход­ное напряжение приставки составляет 9 В при токе на­грузки до 25 — 30 мА. Конденсаторы С1 и С2 определяют силу тока, потребляемого устройством от сети. При рабо­те от сети с напряжением 127 В эти конденсаторы пере­ключателем В1 соединяются параллельно. Если пристав­ку предполагается использовать только для работы от сети с напряжением 220 В, то переключатель В1 и кон­денсатор С1 из схемы можно исключить. Выпрямитель собран по мостовой схеме на диодах Д1 — Д4, Конденсатор СЗ служит для сглаживания пуль­саций. Рис. 48. Схема питающего устройства (7 — 7,5 В; 30 — бОмА) Резистор R2 и стабилитрон Д5, вольт-амперная харак­теристика которого приведена на рис. 47, б, образуют параметрический стабилизатор напряжения. В этой приставке можно использовать диоды типа Д226 любой группы, стабилитроны Д814Б или Д809. Кон­денсаторы С1 и С2 применяют типов КБГ, БМТ (С2 образован параллельным включением двух конденсаторов), резистор МЛТ и переключатель типа ТП1-2. Конденсатор СЗ электролитический, на­пример типа К50-6. Описанная пристав­ка была смонтирована в корпусе из оргстек­ла толщиной 1,5 мм. Размеры корпуса 70X X 50X40 мм. Если при монтаже не допущено ошибок и все детали исправны, устройство не требует налаживания. Однако следует проверить, что при отсутствии нагрузки ток че­рез стабилитрон не превышает предельно-допустимого для примененного типа стабилитрона значения. При не­ обходимости требуемое значение тока через стабилитрон устанавливают подбором сопротивления резистора R2. Простой стабилизированный выпрямитель для пита­ния портативных и переносных приемников предложил радиолюбитель В. Гал. Это устройство, принципиальная схема которого приведена на рис. 48, представляет собой бестрансформаторный выпрямитель, собранный по обыч­ной мостовой схеме. Однако в двух смежных плечах мо­ста включены стабилитроны ДЗ, Д4, осуществляющие кроме выпрямления и стабилизацию выходного напряже-„ния. Действительно, в течение каждого полупериода сете­вого напряжения один из стабилитронов работает на пря­мой ветви вольт-амперной характеристики (т. е. как обычный диод, смещенный в прямом направлении (см. рис. 47, б), в то время как второй стабилитрон, работая на обратной ветви характеристики, образует совместно с резистором R1 параметрический стабилизатор напряже­ния. Так, например, при положительной полуволне сете­вого напряжения на проводе 1 (см. рис. 48) стабилитрон ДЗ открыт в прямом направлении, а стабилитрон Д4 через малое сопротивление открытого, диода Д2 подклю­чен параллельно нагрузке выпрямителя в полярности, обеспечивающей стабилизацию выходного напряжения. Такое сочетание в мостовой схеме выпрямительных дио­дов и стабилитронов позволило сократить в выпрямителе количество полупроводниковых приборов. Конденсатор С1 выполняет здесь функции ограничите­ля тока. Резистор R2 образует цепь разряда конденсато­ра С1 после выключения - приставки, а конденсатор С2 является фильтрующим, сглаживающим пульсации наг пряжения на нагрузке. Такой стабилизированный выпрямитель хорошо заре­комендовал себя в работе. Рабочее напряжение конден­сатора С1 должно быть порядка 600 В. Если такой кон­денсатор приобрести трудно, можно использовать вклю­ченные последовательно два конденсатора по 2 мкФ с рабочим напряжением примерно 300 В. Как указывает автор, такой выпрямитель на нагруз­ке сопротивлением 240 Ом обеспечивает напряжение около 7,2 В при токе до 30 мА, причем изменения сетево­го напряжения от 110 до 240 В вызывают изменение на­пряжения на выходе устройства на ±0,2 В. Если же со­ противление нагрузки уменьшить до 12 Ом, то -ток в ней достигает 60 мА, а напряжение на выходе — 7В. Правда, предел изменения сетевого напряжения, при котором обеспечиваются указанные выше данные, сужается (от 195 до 240 В). В рассмотренной схеме наиболее тяжелый режим ра­боты стабилитронов ДЗ и Д4 имеет место в случае отсут­ствия нагрузки. Поэтому, прежде чем указанное устрой­ство включать в сеть, рекомендуется подключить к нему нагрузку (приемник). При повторении схемы в ней можно применять любые постоянные конденсаторы, рассчитанные для работы в цепях переменного тока. Для снижения уровня пульсаций выходного напряжения здесь следует применять стабили­троны, идентичные по напряжению стабилизации. Для повышения постоянного напряжения на выходе до 9 В можно рекомендовать использовать стабилитроны типов Д814Б, Д814В с по­добранным напряже­нием стабилизации, равным примерно 9 — 9,2 В. Рис. 49. Схема питающего устройства (9 В; 50 или 20 мА) На рис. 49 при­ведена схема питающего устройства, от­личающегося от пре­дыдущего наличием разделительного трансформатора Tpl, который исклю­чает гальваническую связь нагрузки с сетью перемен­ного тока. Такая развязка позволяет в случае необхо­димости подключать к приемнику заземление, в то вре­мя как приемник с электропитанием от устройств на рис. 47 или рис. 48 заземлять недопустимо из-за опасно­сти поражения электрическим током. Как видно из рис. 49, конденсатор С1 выполняет функ­цию реактивного сопротивления. С целью упрощения кон­струкции и уменьшения габаритов трансформатор Tpl работает с коэффициентом трансформации, равным еди­нице при малых входных и выходных напряжениях. На входе трансформатора Tpl включен стабилизатор пере­менного напряжения, содержащий резистор R2 и стаби­литроны Д1 и Д2, соединенные между собой последова­тельно и встречно. Таким образом, в каждом полуперио­де переменное напряжение ограничивается по амплитуде на уровне напряжения стабилизации стабилитронов. В ре­ зультате этого на первичной обмотке трансформатора Tpl действует стабилизированное по амплитуде перемен­ное напряжение трапецеидальной формы. В цепи вторичной обмотки трансформатора Tpl вклю­чены выпрямитель, собранный на диодах ДЗ — Д6 по мо­стовой схеме, и фильтрующий конденсатор С2. Автор этого устройства Л. Пожаринский выполнил его в двух вариантах. Оба эти устройства обеспечивали на выходе стабилизированное напряжение 9 В и отлича­лись лишь допустимым током нагрузки 50 и 20 мА. На рис. 49 номинальные значения электрорадиоэле­ментов приведены для устройства с допустимым током нагрузки 50 мА. Трансформатор этого устройства выпол­нен на магнитопроводе, собранном из Г-образных плас­тин. Сечение сердечника 10X6,5 мм, площадь окна 25Х11 мм. Обмотки I и II располагают на противоположных стержнях сердечника. Они содержат по 850 витков провода ПЭЛ-1 0,22. Конденсатор С2 образован здесь параллельным согласным включением двух конденсато­ров ЭТО-2 емкостью 200 мкФ. В питающем устройстве второго варианта (с током нагрузки до 20 мА) трансформатор Tpl изготовлен на сердечнике Ш6Х8 с окном 6X15 мм. Обмотки содержат по 1100 витков провода ПЭЛ-1 0,12. Данные остальных деталей следующие: С1 — 0,5x300 В, Д1 и Д2 — типа 814Г, С2 — 80,0X15 В (образован параллельным соглас­ным включением четырех конденсаторов типа К50-620.0Х15В), a R2 — 150 Ом (0,25 Вт). Размеры блока первого варианта соответствуют разме­рам отсека для двух батарей 3336Л, используемых в при­емнике «Альпинист». При использовании описанного устройства иногда во время приема программ местных радиостанций на выхо­де приемника может прослушиваться фон частоты пере­менного тока. Для исключения этого недостатка доста­точно переполюсовать вилку сетевого питания или за­землить общий плюсовой провод. ПЕРЕКЛЮЧАТЕЛИ «БАТАРЕЯ — СЕТЬ» Эти устройства автоматически подключают к прием­нику автономные источники напряжения (батареи или аккумуляторы), когда сетевое питающее устройство, ог которого работает приемник в стационарных условиях, отключают от сети переменного тока. Применение подоб­ ных переключателей создает определенные удобства при эксплуатации приемников, так как перевод последних на питание от сети или внутренних источников значитель­но упрощается. На рис. 50 приведена принципиальная схема переклю­чателя «батарея — сеть», предложенного радиолюбите­лем В. Аксеновым. Он включается в сеть переменного тока напряжением 220 В и обеспечивает на выходе ста­билизированное напряжение примерно 8 В с током до 25 мА. Переключатель содержит выпрямитель и стабилиза­тор напряжения. Выпрямитель собран на диодах Д1 и Д2 по однополупериодной схеме удвоения напряжения. Конденсатор С1 выполняет здесь функции реактивного ограничителя тока, а конденсатор С2 сглаживает пульса­ции на выходе выпрямителя. Резистор R1 и стабилитрон ДЗ образуют диодный параметрический стабилизатор напряжения. Диод Д4 исключает разряд батареи Б1 при­емника через обратное сопротивление стабилитрона при отключении переключателя от сети, а диод Д5 исключа­ет возможность выхода приемника из строя в случае неправильного включения батареи Б1. Схема блока питания на , мА Стабилизатор напряжения обеспечивает на выходе стабильное напряжение в условиях изменений сопротив­ления нагрузки и колебаний сетевого напряжения. Работа стабилизатора основана на автоматическом изменении сопротивления регулирующего элемента — транзистора Т1, включенного последовательно с нагрузкой, и в упро­щенном виде сводится к следующему. Напряжение между эмиттером и базой транзистора 77 равно алгебраической сумме напряжений на стабили­троне ДЗ и нагрузке, включенной между гнездами Гн1 и Гн2. Если, например, напряжение сети увеличивается (или ток нагрузки уменьшается), то выходное напряже­ние стабилизатора будет стремиться к увеличению. Это приведет к уменьшению отрицательного напряжения смещения на базе транзистора 77, увеличению сопротив­ления участка эмиттер — коллектор транзистора Т1 и падения напряжения на нем, и, в конечном итоге, к умень­шению напряжения на выходе стабилизатора, восстанов­лению его прежнего значения, близкого к опорному на­пряжению. Аналогично в случае уменьшения напряжения сети или увеличения тока нагрузки напряжение на регу­лирующем транзисторе уменьшится, а напряжение на выходе стабилизатора практически останется постоянным. В таком стабилизаторе номинальная величина напряже­ния на нагрузке равна напряжению на стабилитроне Д5 за вычетом падения напряжения на переходе эмит­тер — база транзистора (примерно 0,25 В), а ток нагруз­ки может быть в h21э+1 раз больше, чем предельно допу­стимое значение тока стабилитрона Д5. При изготовлении описанной приставки можно исполь­зовать резисторы типа МЛТ, электролитические конден­саторы типа К50-6, переключатель ТВ2-1, а также транзисторы типов П201, П213 или П214 любой группы. Стабилитрон Д809 можно заменить близким по напряже­нию стабилизации прибором Д814Б. Трансформатор Tp1 изготовлен на сердечнике Ш9, набор 31 мм. Секция 1 — 2 первичной обмотки содержит 1796 витков провода ПЭВ-1 0,12, а секция 2 — 3 содержит М54 витка того же провода. Вторичная обмотка состоит ез 240 витков провода ПЭВ-1 0,27 с отводом от 160-го витка (секция 6 — 5 обмотки). Экранирующую обмотку выполняют из одного слоя провода ПЭВ-1 0,2. Приставку собирают на плате размером 134X80 мм из гетинакса толщиной 1,5 мм и заключают в металличе­ский корпус. Налаживание такой приставки затруднений не вызывает. Прежде всего следует- проверить правиль­ность монтажа. Включив приставку, измеряют напряже­ние на выходе, которое должно быть близко к 9 В. Если оно значительно отличается от указанной величины, то надо заменить стабилитрон (разброс напряжения стаби­лизации Vст у стабилитрона Д809 лежит в пределах 8 — 9,5 В). Далее в цепь стабилитрона Д5 включают милли­амперметр и подбирают сопротивление резистора R2 та­ким, чтобы ток через стабилитрон был близок к 20 мА. При нормальной работе устройства напряжение на его выходе остается практически постоянным, если ток нагрузки не превышает 150 — 170 мА. Такую приставку можно приспособить для питания радиоприемников, ра­ботающих от источников тока с напряжением порядка 6 В («Спорт-2», «Сокол-4», «Орбита» и др.). Для этого необходимо стабилитрон Д5 заменить приборов с соот­ветствующим напряжением стабилизации, например, КС156А (уст = 5,6±0,6 В) или КС162А (FCT = 6,2±0,4 В); выпрямительный мост Д1 — Д4 надо подключить к выво­дам 5 — 6 вторичной обмотки трансформатора Tpl и под­бором сопротивления резистором R2 установить ток через стабилитрон 30 или 15 мА соответственно. Блок питания на 9 В, 40 мА На рис, 53 приведена принципиальная схема блока . питания, рекомендуемого для работы с приемниками типа «ВЭФ-12», «ВЭФ-Спидола-10» и км подобным. Такой блок питания может быть использован и с другими при­емниками, потребляющими ток до 40 мА при напряже­нии 9 В. Схема блока питания на В, мА Устройство отличается простотой схемы, обеспечивает необходимую стабильность питающего напряжения и, кроме того, выполняет функции переключателя «бата­рея — сеть». Выпрямитель собран по од нополу пер йодной схеме на диоде Д1. На выходе выпрямителя включен фильтрую­щий конденсатор С1. Транзисторный стабилизатор напря­жения содержит стабилитрон Д2 (на схеме не обозна­чен), резистор R1 и регулирующий транзистор 77. Для автоматического переключения «батарея — сеть» последовательно с батареей Б1, от которой питается при­емник, включен диод ДЗ. Этот диод исключает заряд ба­тареи при включенном блоке питания. В этом устройстве выходное напряжение стабилизатора должно обязатель­но превышать напряжение батареи Б1 на 0,2 — 0,5 В. Тогда при выключении блока питания в сеть диод ДЗ запирает­ся, отключая батарею Б1, и питание приемника осуще­ствляется выходным напряжением стабилизатора через сочлененные гнезда Гн1 и Гн2. Указанное условие выпол-1 няется достаточно просто — подбором соответствующего экземпляра стабилитрона Д2, поскольку напряжение стабилизации стабилитронов Д810 составляет 9 ±0,75 В. Наличие диода ДЗ несколько увеличивает внутреннее сопротивление батареи, что может явиться причиной воз­никновения паразитных обратных связей через батарею Б1 при выключенном блоке. Для устранения этого недо­статка в приемнике установлен дополнительный электро­литический конденсатор С2, шунтирующий батарею Б1 и диод ДЗ. При изготовлении описанного блока питания можно использовать диоды типов Д7 или Д226 любой группы, стабилитроны Д810, Д814В, транзисторы типов П601БИ, П602АИ, ГТ403 или другие средней мощности. Примене­ние транзисторов средней мощности (а не маломощных, таких как МП25 или МП26) позволяет кратковременно включать освещение шкалы приемника. Трансформатор Tpl выполнен на сердечнике Ш12 с набором 18 мм. Его первичная обмотка содержит 3600 витков провода ПЭЛ-1 0,08, а вторичная обмотка — 156 витков провода ПЭЛ-1 0,2. Экранную обмотку обра­зует один слой провода ПЭЛ-1 0,2. Блок собран на печатной плате из гетинакса размером 57X90 мм. Здесь располагают все детали, за исключени­ем диода ДЗ и конденсатора С2. Смонтированную плату устанавливают в корпус размером 60X93X35 мм, изго­товленный из пластмассы (желательно того же цвета, что и съемная задняя стенка приемника) толщиной 1,5 мм. Блок питания крепится на задней стенке приемника с помощью фиксирующих болтов. Соединение блока с при­емником производится с помощью специальной вилки из комплекта приемника. Эта вилка включается в гнезда, имеющиеся в колодке для подключения внешнего -источ­ника питания (на задней стенке приемника для этой ко­лодки имеется специальный вырез). Включение блока питания в сеть переменного тока осуществляется с помощью шнура, заканчивающегося гнездовой частью разъема. Штыревая часть разъема укреплена на корпусе питающего блока. В случае необ­ходимости блок может быть легко снят с приемника. Если при монтаже не допущено ошибок и все детали исправны, описанный блок питания сразу начинает рабо­тать. Налаживание сводится к подбору стабилитрона, обеспечивающего на выходе стабилизатора напряжение, равное 9 — 9,2 В, и к установке тока через стабилитрон Д2 (24 мА для стабилитрона типа Д810 и 20 мА — для Д814В) путем уточнения номинала резистора R1. Схема четырехканальной ЦМП В каждом канале можно использовать лампы, рас­считанные на напряжение 220 В (одну или несколько), или же низковольтные, соединенные в гирлянды на 220,В. Общая мощность ламп, включенных в каждый ка­нал, не должна превышать 300 Вт. Конструктивное оформление приставки может быть самым разнообразным. Однако общие требования сво­дятся к соблюдению техники безопасности. Во всех случаях должна быть обеспечена надежная изоляция монтажной платы с диодами и тринисторами. Последние следует установить под гайку на дополнительный теплоот-вод, в качестве которого можно использовать полоски латуни или дюралюминия толщиной 3 — 4 мм и размера­ми 50X150 мм. Монтаж теплоотводов с тринисторами и остальных деталей производится на плате из гетинакса или текстолита толщиной 3 — 4 мм. Конструкция карка­са и монтаж входного разъема должны обеспечивать изоляцию внешних металлических деталей установки. Корпус электродного блока целесообразно сделать из древесины. Провода, идущие к лампам, должны быть медными, гибкими и иметь надежную, желательно рези­новую, изоляцию. Если приставка собрана из заведомо проверенных и исправных деталей и при ее монтаже не было допущено ошибок, она, как правило, сразу начинает работать. Установив ручку переменного резистора R1 в крайнее нижнее по схеме положение, подключают сетевое напря­жение и на вход приставки е выхода приемника, элек­трофона или магнитофона подают какую-либо музыкаль­ную программу. Затем, постепенно увеличивая резисто­ром R1 напряжение на входе низкочастотных фильтров, добиваются устойчивой работы приставки и наилучше­го сочетания цветов на экране. Эту ЦМП, имеющую сравнительно большую мощ­ность осветительных ламп в отдельных каналах, можно с успехом применять на праздничных новогодних и дру­гих вечерах. Недостатком рассмотренной приставки является от­сутствие плавной регулировки яркости свечения ламп в широких пределах, как во всех, так и в отдельных кана­лах, а также несовершенство используемых разделитель­ных фильтров. На рис. 65 приведена принципиальная схема ЦМП (первого канала), предложенная В. Арзамасцевым. В ней автор использует отдельные схемные решения, примененные в цветомузыкальном наборе — конструк­торе «Прометей-1», который выпускается промышлен­ностью для радиолюбителей («Радио», 1979, № 3 и 4). Так же, как и предыдущая, эта приставка не обеспечи­вает плавность регулировки яркости свечения ламп в широких пределах, но имеет более совершенные актив­ные фильтры. Приставка представляет собой четырех­канальную систему. Предназначена она для цветового сопровождения музыкальных передач и может работать от радиоприёмника, магнитофона, электрофона и других источников низкой частоты. Рис. 68. Схема ЦМП с фазоимпульсным управлением В качестве источника света в каждом канале исполь­зуются осветительные лампы мощностью 60 Вт на на­пряжение 220 В. Лампа окрашена соответственно: пер­вого канала — в красный, второго — в желтый, третье­го — в зеленый и четвертого — в синий цвета. Возможно также использование гирлянд из нескольких ламп,-рас­считанных на общие напряжения 220 В и мощность 60Вт. Принципиальные схемы всех каналов приставки оди­наковы, за исключением емкостей конденсаторов Clt С2, входящих в разделительные фильтры. Выпрямители для питания тринисторов и транзисторов (Д2 — Д5, Д6, Д7), повышающий (Tpl) и силовой (Тр2) трансформаторы, регулятор яркости R1 — общие для всех каналов. Со вторичной обмотки трансформатора Tpl через регулятор яркости R1 сигнал низкой частоты подается на вход фильтра. Последний представляет собой усили­тельный каскад на транзисторе Т1, полоса пропускания которого определяется данными конденсаторов C1, C2. С помощью последнего осуществляется параллельная отрицательная обратная связь по напряжению. В каж­дом канале конденсатор С1 определяет нижнюю границу полосы пропускания, а С2 — частоту среза, т. е. верхнюю границу. В первом частотном канале С1= 50 мкФ, С2= С,5 мкФ; во втором С1 = 0,5 мкФ, С2 = 0,068 мкФ; в треть­ем С1 = 0,068 мкФ, С2=0,05 мкФ; в четвертом С1 = 0,01 мкФ, С2= 0,001 мкФ. Следует отметить, что деление спектра звуковых частот на отдельные каналы (полосы) не оговорено ГОСТом. С выхода первого каскада сигнал НЧ через резистор R4 поступает на электронный ключ — транзистор 72, управляющий работой тринистора Д1. Когда на базу транзистора Т2 поступают импульсы напряжения поло­жительной полярности, ток через транзистор и управля­ющий электрод тринистора увеличивается. При токе, превышающем определенное значение, тринистор откры­вается, и начинает светиться лампа Л1, питание которой осуществляется от сети переменного тока с помощью двухполупериодного выпрямителя, собранного по мосто­вой схеме на диодах Д2 — Д5. Яркость свечения ламп в каждом канале в небольших пределах можно регулиро­вать переменным резистором R4. Выпрямитель для питания транзисторов 77, Т2 смон­тирован по типовой двухполупериодной схеме на диодах Д6, Д7 и понижающем трансформаторе Тр2. На выходе выпрямителя включен емкостной фильтр — конденсатор СЗ. Узел на транзисторах 77, Т2 для каждого канала II — IV (на рис. 65 обведен штрих-пунктирной линией) выполнен в виде отдельного модуля на печатной плате. При использовании конденсаторов МБМ, КЛС, К50-6, резисторов УЛМ-0,125 размеры платы получаются 52Х44 мм. Платы всех каналов следует закрепить на ра­ме, выполненной из дюралюминиевых уголков. Трансформатор Tpl намотан на сердечнике ШбХ6. Обмотка I содержит 150 витков, обмотка II — 1800 вит­ков провода ПЭВ-1 0,1. Можно использовать и готовый выходной трансформатор от любого лампового приемни­ка IV класса. Силовой трансформатор Тр2 может быть любого типа. Важно, чтобы на каждой половине его вто­ричной обмотки было напряжение около 5 В при токе нагрузки до 100 мА. Узел питания ЦМП, содержащий трансформатор Тр2 диоды Д2 — Д7 и конденсатор СЗ, конструктивно оформлен в виде отдельного блока, помещаемого в корпус. Чтобы повысить допустимую общую мощность ламп каждого канала до 300 Вт, тринисторы следует устано­вить на радиаторы отдельно от транзисторов 11, 12. На рис. 66 приведена схема приставки, предложен­ная А. Крупиным. Она является модернизацией схемы «Прометея-1» и использует ряд узлов из этого набора. Достоинством схемы является плавное изменение яркос­ти свечения ламп в широких пределах в зависимости от уровня низкочастотного сигнала на входе. Устройство содержит три канала, причем в каждом канале преду­смотрены лампы фоновой подсветки, устраняющие не­приятные мигания. Схемы всех трех каналов одинаковы и отличаются только номиналами конденсаторов RС-фильтров (С5, С6). Данные этих конденсаторов соответствуют данным конденсаторов С1 и С2 на рис. 65. Как видно из принци­пиальной схемы, первые два каскада собраны на тран­зисторах Т1, Т2 и конструктивно оформлены в виде мо­дуля Alt общего для всех каналов. Первый каскад (Т1) — эмиттерный повторитель, нагруженный на ре­зистор R3, режим работы транзистора определяют рези­сторы R1 и R2. С нагрузки эмиттерного повторителя сигнал НЧ че­рез конденсатор С2 поступает на регулятор яркости све­чения ламп всех каналов — переменный резистор R6. С движка этого резистора сигнал НЧ поступает на базу транзистора Т2, работающего в режиме усиления. Уси­литель собран по схеме с общим эмиттером и с автома­тическим смещением, осуществляемым с помощью рези­стора R4. Конденсатор СЗ — разделительный. Усиленный сигнал НЧ с нагрузки транзистора Т2 — резистора R5 через разделительный конденсатор С4 по­ступает на регулятор яркости первого канала — пере­менный резистор R7 и далее на вход RС-фильтра. В приставке использован готовый модуль А1 от за­водского цветомузыкального набора «Прометей-1». Этот модуль построен так, что последовательность включения его каскадов по усиливаемому сигналу может быть из­менена, т. е. входным может быть как каскад на тран­зисторе Т1 (вывод 1), так и каскад на транзисторе Т2 (вывод 6). Это позволяет в ряде случаев добиться опти­мального согласования входного сопротивления пристав­ки с выходным сопротивлением источника сигналов НЧ. Если использовать порядок включения модуля A1, показанный на схеме, то входное сопротивление пристав­ки с вывода 1 составляет в среднем 15 кОм. Неискажен­ный сигнал на выходе (вывод 4) при входном 0,15 В равен 2 В. К выходу модуля можно подключать нагрузку сопротивлением не менее 2 кОм. Активный фильтр RC собран на транзисторе ТЗ и по­добен фильтру из предыдущей приставки. В приставке применен фазоимпульсньгй метод управ­ления тринистором Д2, позволяющий подучить плавное изменение яркости свечения ламп Л1, Л2 в зависимости от уровня входного сигнала. На транзисторе Т4 собран каскад, определяющий силу зарядного тока конденсато­ра С7. На базу этого транзистора поступают с выхода RC-филътра через резистор R9 открывающие его отри­цательные импульсы напряжения. Чем больше это управляющее напряжение, тем больше будет зарядный ток и, следовательно, быстрей зарядится конденсатор С7. Транзисторы Т5, Т6 и резисторы R12, R13 образуют ана­лог однопереходного транзистора, открывающегося при определенном напряжении на конденсаторе С7. Быст­рый разряд этого конденсатора через Т5, Т6 и первич­ную обмотку импульсного трансформатора Tpl обусло­вит появление на обмотке II трансформатора короткого импульса напряжения, который через диод Д1 поступит на управляющий электрод тринистора Д2. Под действи­ем этого импульса тринистор откроется. Диод Д1 исклю­чает попадание на управляющий электрод тринистора выбросов напряжения в отрицательной полярности. В цепи тринистора последовательно включены лампы Л1 и Л2 (фоновой подсветки), причем сопротивление лампы Л2 примерно в четыре раза больше сопротивле­ния Л1. Лампы питаются от двухполупериодного выпря­мителя на диодах ДЗ — Д6. Когда тринистор Д2 откро­ется, лампа фоновой подсветки погаснет, так как она окажется зашунтированной малым сопротивлением три­нистора. Лампа же Л1 будет светиться, при этом яркость ее свечения будет зависеть от времени подачи импуль­са напряжения на управляющий электрод тринистора относительно начала полупериода напряжения на аноде тринистора, т. е. от сдвига фаз между этими напряжени­ями. Последний связан с уровнем низкочастотного си­гнала, поступающего на базу транзистора Т4. Чем боль­ше уровень сигнала НЧ, тем раньше произойдет откры­тие тринистора и, следовательно, большая мощность в течение каждого полупериода будет выделяться на лам­пе Л1 и она будет ярче светиться. Когда тринистор Д2 закрыт, то почти с полным накалом будет светиться лампа «772, на которой выделится основное напряжение. Лампа Л1 будет светиться слабо, с постоянной яркостью. Общая мощность ламп в каждом канале может до­стигать 500 Вт. Трансформатор Tpl выполнен на сердечнике ШЗХб из пластин пермаллоя. Подобные сердечники использу­ются во многих портативных приемниках («Сокол», «Нейва» и др.). Обмотка трансформатора I содержит 75, а обмотка II — 50 витков провода ПЭВ-2 0,25. При на­мотке надо обеспечить надежную изоляцию между об­мотками и пометить начало каждой обмотки. В ЦМП можно использовать маломощные низкочас­тотные транзисторы с коэффициентом передачи тока не менее 50 — МП41, МП42, МП39 любой серии (Т1 — Т5), МП35, МП38, МП37Б (Т6); диоды Д2, Д9 (Д1); Д242, Д245Б, Д243А (ДЗ — Д6); тринисхоры КУ202М, КУ202А (Д2); резисторы МЛТ-0,125; конденсаторы КМ, МБМ, КЛС, К50-6. При самостоятельном изготовлении модуля А1 его можно смонтировать на печатной плате из одно­стороннего фольгированного- гетинакса размером 52X 44 мм. Размеры плат, на которых смонтированы фильт­ры RC и узлы управления тринисторами, зависят от кон-( структивного выполнения приставки. Оно должно быть увязано с типом используемого экрана. ЦМП можно питать от выпрямителей, обеспечиваю­щих на выходе два напряжения: 5 В при токе до 50 мА и 12 — 1,4 В при токе до 100 мА. Второй выпрямитель на выходе не должен иметь фильтрующих конденсаторов. Цвет свечения ламп фона может быть, произвольным, однако лучше всего использовать цветовые оттенки, не используемые в основных каналах. Так, в канале KI можно использовать лампы, окрашенные в красный и оранжевый цвета (Л1, Л2), в канале КII — зеленый и светло-зеленый, в канале КIII — синий и голубой. При выборе ламп следует учесть, что в отдельных каналах каждая из ламп Л1, Л2 может состоять из нескольких, соединенных в группы. При последовательном соедине­нии ламп (в гирлянды) они должны быть однотипны, а общее напряжение питания — не превышать 220 В. Рис. 67. Схема ЦМП с фазовым управлением тринисторами: а — принципиальная схема; б — схема фазовращателя, в — схе­ма питания тринисторов от сети переменного тока По окончании монтажа и его проверки блоки управ­ления соединяют с экранным устройством и, соблюдая технику безопасности, ЦМП включают в сеть. При этом во всех каналах более ярко должны светиться лампы фоновой подсветки (Л2) и слабо — лампы основных ка­налов (Л1). Затем движок резистора R6 устанавливают в левое положение, а движки регулировки яркости R7 R7' и R7" в отдельных каналах — в крайнее левое положение, и на вход ЦМП-выводы 1-2 модуля А[ подают сигнал от звукового генератора (ЗГ) с частотой 60 Гц и напряжением 150 мВ. Если .канал KI работает исправно, то красная лампа Л1 загорится с полным на­калом а лампа Л2 фоновой подсветки оранжевого цве­та — погаснет. При обнаружении неисправности надо ламповым или транзисторным вольтметром переменного тока проверить напряжение сигнала на резисторах R7. Если оно окажется менее 1,5 — 2 В, надо резистором R4 подобрать оптимальный режим работы усилительного каскада, а если это не даст положительного результата, то следует заменить транзистор Т2 на другой, с большим коэффициентом передачи тока. Блок управления тринистором, если в нем недопуще­но ошибок при монтаже, налаживания не требует. Ино­гда для обеспечения более надежной работы тринисто-ра в режиме регулировки яркости (R7) приходится под­бирать сопротивление резистора R9. Затем на вход ЦМП подают сигнал с частотой 250 Гц. Выходное напряжение ЗГ оставляют прежним (150 мВ). При этом во втором канале (КП) должна погаснуть светло-зеленая лампа фоновой подсветки Л2 и заго­реться с полным каналом зеленая лампа Л1. В каналах KI и К1П лампы должны гореть так, как они горели при отсутствии сигнала на входе ЦМП (в основном горят лампы фоновой подсветки). Аналогично на частоте 2000 Гц проверяют работу третьего канала (КШ). При работе ЦМП от приемника либо другого устрой­ства может оказаться, что при большом уровне громко­сти зажигаются лампы Л1 всех каналов одновременно В этом случае последовательно с выводом 1 модуля А1 включают дополнительный резистор сопротивлением 0,5 — 1 МОм. Необходимое сопротивление этого резистора подбирают опытным путем. Среди радиолюбителей хорошо зарекомендовала се­бя ЦМП схема которой приведена на рис. 67, а. Такая приставка автоматически обеспечивает плавное измене­ние яркости свечения ламп в широких пределах в зави­симости от уровня сигнала с выхода приемника и позволяет тем самым значительно улучшить цветовую картину на экране приставки. Изменение тока через тринистор и его нагрузку, т. е. изменение яркости свечения ламп, осуществляется здесь с помощью фазовращателя. Рассмотрим работу этого устройства на примере простейшего фазовращателя (рис. 67, б), состоящего из трансформатора Тр, конден­сатора С и переменного резистора R. При плавном изме­нении сопротивления резистора R от нуля до бесконечно­сти фаза. напряжения на гнездах Гн1 и Гн2 изменяется относительно напряжения сети от 0 до 180°. Если фазовращатель выполнить таким образом, что сопротивление резистора R будет определяться уровнем напряжения с выхода приемника, то в той же зависимости окажется, очевидно, и изменение фазы напряжения на гнездах Гн1 и Гн2. Следовательно, если полученное таким образом напряжение выпрямить и импульсы в положительной по­лярности подать на управляющий электрод тринистора (на анод которого подано напряжение сети), то ток в це­пи тринистора и нагрузки будет определяться уровнем напряжения звуковой частоты на входе блока. При этом изменение этого уровня от нуля до максимума будет вы­зывать изменение фазы импульсов, коммутирующих три­нистор от 180 до 0°. В свою очередь это приведет к изме­нению мощности в нагрузке от нуля до максимума. Именно этот принцип управления тринисторами и ис­пользован в цветомузыкальной приставке (см. рис. 67, а). Устройство состоит из трех идентичных по схемотехническому построению каналов, на входах которых установле­ны соответствующие разделительные фильтры. Сигнал с выхода радиоприемника через трансформа­тор Tpl и общий регулятор яркости R10 поступает в.ка-налы усиления низших, средних и верхних частот. На входе каждого каналд установлены регуляторы яркости R9, R8, R7, позволяющие получить на экране желаемое соотношение яркостей цветов. Для выделения из сигнала спектра низших частот предназначен фильтр L1C12. С вы­хода этого фильтра напряжение сигнала подается на де­тектор Д12. Постоянная составляющая напряжения, по­лученная в результате детектирования, через фильтр C9R6C8 поступает в отрицательной полярности на базу транзистора ТЗ, выполняющего функции регулируемого сопротивления. Сравнивая схему рис. 67, б и участок схемы рис. 67, а с радиоэлементами ТЗ, Д9, СЗ и с обмоткой II трансфор­матора Тр2, не трудно заметить, что в схеме рис, 67, а они образуют фазовращатель, в котором транзистор ТЗ и параллельно соединенный с ним диод Д9 эквивалентны переменному резистору R. При отсутствии сигнала на входе фильтра L1C12 смещение на базе транзистора ТЗ равно нулю и сопротивление участка эмиттер — коллек­тор этого транзистора велико. Напряжение с обмотки II через диод Д9 заряжает конденсатор СЗ до амплитудного значения, и ток заряда прекращается. Такой режим со­ответствует случаю, когда фазовый сдвиг коммутирую­щих импульСов на управляющем электроде (относитель­но напряжения сети) наибольший и, следовательно, ток через тринистор ДЗ и нагрузку (лампы Л9 — Л12) отсут­ствует. Когда сигнал с выхода приемника через фильтр L1C12 и детектор Д12 поступает на базу транзистора ТЗ, по­следний этим сигналом открывается и образует цепь разряда конденсатора СЗ. Одновременно происходит под-заряд этого конденсатора напряжением с обмотки II трансформатора Тр2 через диод Д9. Таким образом, эк­вивалентное сопротивление цепочки Д9ТЗ уменьшается, вызывая, в свою очередь, уменьшение сдвига фаз между напряжениями на аноде и управляющем электроде три-нистора ДЗ и, в конечном счете, увеличение тока через тринистор ДЗ и лампы Л9 — Л12, Уровень сигнала на вы­ходе фильтра L1C12 определяет силу тока в цепи нагруз­ки Л9 — Л12. Диод Д6 в цепи управляющего электрода тринистора ДЗ исключает возникновение на нем импульсов обратно­го напряжения. Резистор R3 ограничивает ток в цепи управляющего электрода. Сопротивление этого резистора подбирают опытным путем. Работа каналов усиления средних и верхних частот не отличается от работы рассмотренного только что ка­нала нижних частот. Все катушки индуктивности Ы — L4 разделительных фильтров выполнены на ферритовых сердечниках 600НН диаметром 8 и длиной 20 мм. Катушка L1 содержит 3500 витков, L2 — 2000 и L3, L4 по 1600 витков провода ПЭЛ-1 0,08. В цветомузыкальной приставке применены лампы СМЗЗ (см. рис. 67, а), рассчитанные на 24 В, 0,17 А. Трансформатор Тр2 собирают на сердечнике УШ35, на­бор 30 мм. Обмотка I содержит 725 + 525 витков провода ПЭВ-1 0,31 в секциях Iа и I6 соответственно, обмотка Я содержит 57+57 витков провода ПЭВ-1 0,2, а обмот­ка III — 400 витков провода ПЭВ-1 0,8 с отводом от 270 витка. При использовании в приставке более мощных источников света конструктивные данные трансформа­тора Тр2 должны быть другими. Как показали эксперименты, описанное устройство не требует подбора диодов и транзисторов. Если возник­нет необходимость иметь некоторое начальное свечение ламп (когда сигнал с выхода приемника отсутствует), параллельно диодам Д7 — Д9 следует включить резисто­ры, сопротивления которых подбирают опытным путем. Входной трансформатор Tpl выполняют на сердечни­ке Ш16, набор 23 мм, проводом ПЭВ-1 0,51. Обмотка I содержит 64 витка, а обмотка II — 100 — 120 витков. В тех случаях когда радиолюбитель использует мощ­ные источники света~, силовой трансформатор Тр2 в устройстве можно не применять, а питание ламп и три-нисторов (типа КУ202Н) осуществлять непосредственно от сети переменного тока. Схема включения тринисторос и нагрузок отдельных каналов для этого случая пред­ставлена на рис. 67, в. Трансформатор для фазовращате­ля (Тр2 на схеме рис. 67, в) собирают на сердечнике Ш16 с набором 23 мм.Обмотка I этого трансформатора содержит 2380 витков провода ПЭВ-1 0,12, а обмотка II — 133+133 витка провода ПЭВ-1 0,31. Схемотехническое построение остальной части приставки должно соответ­ствовать рис. 67, а, Схема цветомузыкальной приставки на трех транзисторах В результате действия фильтров на вход усилителя, собранного на транзисторе 77, поступает спектр верх­них частот звуковых колебаний. Нижние же и средние частоты через фильтр не проходят, так как сопротивле­ние конденсатора С1 для колебаний этих частот велико. Второй усилитель на транзисторе Т2 усиливает колеба­ния только средних частот, поскольку сопротивление последов отельного контура L1C2 минимально в области средних частот, когда имеет место резонанс напряжении Для низших и высших частот сопротивление этого кон­тура велико, поэтому колебания этих частот ко входу усилителя на транзисторе Т2 практически не поступают. Усилитель на транзисторе ТЗ усиливает колебания низ­ших частот, поскольку для колебаний средних и верх­них частот сопротивление катушки индуктивности L2 велико. Транзисторные каскады в каждом из каналов при­ставки собраны по схеме с общим эмиттером и работа­ют в режиме класса АВ. Этот режим характерен тем, что при отсутствии переменного сигнала на базе тран­зистора ток в цепи коллектора мал и определяется в каждом каскаде начальным напряжением базового сме­щения с делителя напряжения на резисторах R4, R7; R5; R8 или R6; R9. Коллекторной нагрузкой транзисторов T1, Т2 и ТЗ являются автомобильные лампы накаливания Л1, Л2 и ЛЗ соответственно типа А12-1,5 (3,6 Вт). В случае необ­ходимости можно использовать и любые другие типы ламп, соединяя их в гирлянды последовательно либо параллельно с тем, чтобы общее напряжение, требуемое для их работы, не превышало 12 — 14 В. Питание приставки осуществляется от сети перемен­ного тока с помощью выпрямителя, собранного по мосто­вой схеме с выходным емкостным фильтром (СЗ). Как уже указывалось, при отсутствии сигналов зву­ковой частоты ток через транзисторы мал, поэтому ни одна из ламп Л1 — ЛЗ не включена. Когда же на выходе какого-либо входного фильтра появляется напряжение звуковой частоты, то соответствующий транзистор при­открывается отрицательными импульсами этого напря­жения. Тогда увеличение коллекторного тока этого тран­зистора вызывает свечение лампы. Чем больше ампли­туда переменного напряжения на выходе фильтра, тем ярче светится соответствующая лампа. Лампы Л1, Л2 и ЛЗ окрашивают соответственно в синий, зеленый и красный цвет. За лампами устанавли­вают рефлектор, отражающий свет на полупрозрачный экран — матовое стекло. Таким образом, в зависимости от характера музыкальной программы (ее частотного спектра, ритма, уровня) обеспечивается свечение ламп разного цвета, и в результате смещения цветов на матовом экране воспроизводятся различные световые гаммы. С помощью переменных резисторов Rl, R2 и R3 мож­но регулировать яркость свечения ламп в отдельных ка­налах и тем самым «сдвигать» по желанию окраску све­товой гаммы в фиолетовую или красную области. Трансформатор Tp1 для этого устройства выполняют на сердечнике из пластин Ш12 с набором 12 мм. Пер­вичная обмотка I содержит 100 витков провода ПЭВ-2 0,2, а обмотка II образована 500 (200+200+100) витка­ми того же провода. Необходимый коэффициент транс­формаций подбирают опытным путем. Трансформатор Тр2 выполнен на сердечнике Ш16, набор 30 мм. Обмот­ка I содержит 1980 витков провода ПЭВ-2 0,18, а обмот­ка II — 125 витков ПЭВ-2 0,8. Катушку индуктивности 11 наматывают на двух сложенных вместе кольцах из феррита марки 1000 НН типоразмера К7Х4Х2 мм. Ка­тушка содержит 200 витков провода ПЭВ-2 0,1. Катуш% ку L2 выполняют тем же количеством витков того же провода, но на трех ферритовых кольцах, сложенных вместе. В приставке используются резисторы типов МЛ1, СП-1; конденсаторы типов МБМ, ЭМ, К£0-6. Здесь мож­но использовать практически любые низкочастотные тоанзистооы средней и большой мощности, имеющие ЛаГэ более 30 (например, ГТ403А, П213Б, П214В, П214Г и др.). Все устройство размещают в корпусе, передней па­нелью которого является экран. Конструктивно лампы размещают за экраном с ориентировочными размерами 270X230 мм. Экран изготавливают из матового или реб­ристого оргстекла или же из обычного матового стекла. Размещение ламп за экраном лучше всего подобрать экспериментально, стремясь обеспечить равномерное освещение экрана. Ручки управления яркостью (R1 — HJ) располагают на боковой стенке, а трансформаторы —  на дне корпуса. Налаживание приставки сводится к подбору сопротивления резисторов R4, R5 и R6. Сопротивления подбирают таким образом, чтобы при отсутствии напря­жения с выхода приемника нити накала ламп Л1 — ЛЗ едва светились. В процессе эксплуатации приставки со­отношение цветов на экране и яркость его свечения мож­но оперативно изменять с помощью регуляторов громко­сти и тембра приемника. ЦМП НА ДЕСЯТИ ТРАНЗИСТОРАХ С ФОНОВОЙ ПОДСВЕТКОЙ Основными узлами приставки являются электронный блок и плоский экран, на котором воспроизводится цве­товая гамма. Принципиальная схема устройства пред­ставлена на рис. 63, а. Электронный блок состоит из усилителя входного сигнала, трех усилителей, усилителя фоновой подсветки и выпрямителя. Сигнал с выхода ра­диоприемного устройства поступает на соглашающий трансформатор ТрГ и переменный резистор R1, регули­рующий чувствительность приставки. Усилитель входного сигнала собран на составном транзисторе Т1, Т2 и работает в режиме, близком к клас­су Б. С выхода этого каскада — резистора R3 — усилен­ный сигнал подается одновременно на три канала усиления через разделительные фильтры. В каналах верхних, средних и низших частот усили­тели собраны соответственно на транзисторах ТЗ, Т4; Т5, Т6 и 77, Т8, нагрузкой которых являются лампы Л1 — Л5, JI6 — Л10 и ЛИ — Л15, окрашенные соответственно в синий, зеленый и красный цвет. Для лучшего восприя­тия цветовых тонов на экране в приставке предусмотрен дополнительный усилитель фоновой подсветки на тран­зисторах Т9, Т10 и переменный резистор R12 для регу­лировки уровня фоновой подсветки. Нагрузкой этого усилителя являются лампы Л16 — Л18. Эти лампы вклю­чаются во время пауз в звуковом сигнале, а также в ин­тервалах времени, когда канал средних частот закрыт. При отсутствии сигнала на входе усилителя канала средних частот транзисторы Т5, Т6 закрыты, и напряже­ние на коллекторе транзистора Т6 практически равно напряжению на выходе выпрямителя. Через делитель R13, R12 это напряжение поступает на базу транзистора Т9. В результате этот транзистор и транзистор Т10 от­крываются, включая лампы Л16 — Л18. При работе же канала средних частот напряжение на коллекторе тран­зистора Т6 падает. Это приводит к уменьшению коллек­торного тока транзистора Т10, а следовательно, и к уменьшению яркости свечения ламп Л16 — Л18. При наи­более ярком свечении ламп Л6 — Л10 фоновая подсвет­ка экрана отсутствует. В приставке применены резисторы МЛТ-0,5, перемен­ные резисторы СП-1, конденсаторы типов МБМ, ЭМ, К50-16 Здесь можно также использовать транзисторы типов МП26 (Т1-ТЗ, Т5, Т7, Т9), а также П214А, П214Б, П214Г (Т4 Т6, Т8, Т10). В качестве согласующего транс­форматора можно использовать выходной трансформа­тор от приемников «Атмосфера», «Альпинист» и других. Вторичная обмотка II трансформатора (с меньшим чис­лом витков) подключается к выходу приемника, а пер­вичная обмотка I трансформатора Tpl присоединяется к регулятору чувствительности (яркости свечения экра­на) — к переменному резистору R1. Для выпрямителя в приставке можно использовать любой силовой трансформатор от лампового приемника мощностью более 80 Bf, подвергнув его переделке. Транс­форматор разбирают, удаляя все обмотки, кроме сете­вой При сматывании обмотки накала (6,3 В) определя­ют число ее витковлЗатем на сетевую обмотку проводом ПЭВ-2 диаметром 1,2 мм наматывают понижающую об­мотку которая должна иметь примерно в 4 раза больше витков, чем изъятая обмотка накала. Напряжение на вторичной обмотке должно быть равным примерно 22 — 25 В. Габариты электронного блока и конструктивное офор­мление приставки следует увязать с типом приемного устройства. Здесь приведены лишь общие рекомендации, которых желательно придерживаться при изготовлении такой приставки. Рис. 63. Цветомузыкальная приставка на составных транзисторах: а — cхема приставки; б - схема для подбора резисторов Детали электронного блока, кроме трансформаторов и переменных резисторов, монтируют на плате из гети-накса или текстолита толщиной 1,5 — 2 мм. Транзисторы МП25 или МП26 устанавливаются в вырезанные в пла­те отверстия. Для подпайки выводов деталей на плате имеются штырьки, изготовленные из луженой проволо­ки диаметром 0,8 мм. Транзисторы Т4, Т6, Т8 и Т10 должны быть с П-образными радиаторами из алюминия толщиной 1,5 мм. Транзисторы -крепят в центре радиа­торов так, чтобы их основания плотно прилегали к пло­скости радиаторов. Трансформатор Тр2, диоды Д1 — Д4 и конденсатор С7 монтируют на отдельной плате из ге-тинакса, которую вместе с платой усилителей устанав­ливают на раму, изготовленную из дюралевых уголков. Раму со смонтированными на ней платами и разъемом для подключения выносного экрана с лампами Л1 — Л18 размещают в корпусе подходящих размеров. В передней части корпуса или на его передней панели располагают регуляторы яркости Rl, R4, R7, R10 и R12. Описания экранов, которые могут быть использова­ны с подобной приставкой, приведены ниже. Налаживание приставки сводится к--подбору резисторов R5, R8, R11, определяющих максимальную яркость свечения ламп в выходных каскадах. Для этого собирают схему, приведенную на рис. 63, б, предвари­тельно движок переменного резистора R1 устанавлива­ют в нижнее по схеме положение. Затем, плавно умень­шая сопротивление резистора R1, добиваются нормаль­ного свечения ламп Л1 — Л5, следя за температурой транзистора, который не должен перегреваться. Отключив резисторы от схемы (предварительно выключив питание), измеряют сопротивление цепочки Rl, R2. Этому сопро­тивлению примерно должно соответствовать сопротив­ление резистора R5 в схеме рис. 63, а. Аналогично под­бирают сопротивление резисторов R8 и R11 для транзи­сторов Т6, Т8. Установив нужные величины сопротивлений резисторов R5, R8, R11, включают приставку. Если канал фоно­ вой подсветки работает нормально, то в верхнем по схе­ме положении движка резистора R12 при отсутствии сигнала — на входе приставки лампы Л16 — Л18 должны, нормально светиться. При перекале или недокале этих ламп подбирают сопротивление резистора R13. Затем движки резисторов Rl, R7 и R12 устанавливают в верхние положения, a R4, R10 — в нижние. На вход приставки с выхода приемника подают музыкальную программу на­пряжением не менее 300 — 500 .мВ. При нормальной ра­боте канала средних частот увеличение яркости свече­ния ламп Л6 — Л10 должно вызвать снижение яркости свечения ламп Л16 — Л18 и. наоборот. Затем, поочередно перемещая движки переменных резисторов R4 и R10, убеждаются, что яркость свечения ламп Л1 — Л5 и Л10 — Л15 плавно увеличивается и опре­деляется уровнем сигнала на входе приставки. При работе с цветомузыкальной приставкой регуля­торы яркости всех каналов устанавливают в исходное среднее положение, а затем регулировкой яркости от­дельных каналов, по цветовой картинке на экране, уточ­няют их положения и положение регулятора фоновой подсветки. Общую яркость на экране регулируют пере­менным резистором R1. Схема для отбора стабилитронов по величине емкости Автор этого устройства, радиолюбитель В. Луговой, смонтировал конвертер на плате из текстолита толщи­ной 1,5 мм. Корпус конвертера размером 213X73x60 мм выполнен из дюралюминия. В схему автора введены некоторые изменения, в частности добавлен электронный верньер. Расположение на плате основных деталей кон­вертера представлено на рис. 40. Гнезда Гн1, Гн2 и ГнЗ, а также выключатель В2 располагают на задней и боко­вых стенках корпуса. Переключатель В1 и резисторы R5, R6 и R13 вместе с платой устанавливают на передней па­нели. Отдельные каскады и элементы конвертера, обозна­ченные на рис. 39 и 40 пунктирными линиями, экрани­руют. В конвертере использованы следующие детали. Пере­ключатель В1 — одноплатный, керамический, галетного типа на три положения и три направления. Постоянные резисторы МЛТ-0,125, переменные — СПО фирмы «Тес­ла». Конденсаторы КТ-1, КСО, КДС. В качестве варика­пов Д1 — ДЗ использованы стабилитроны Д810. Перед установкой стабилитроны необходимо подобрать по ми­нимальному разбросу емкости при управляющих напря­жениях -8 и — 0,5 В. Такой отбор производят в устрой­стве, схема которого приведена на рис. 41. Управляющие напряжения устанавливают по высокоомному вольтметру, а емкости стабилитронов определяют с помощью измерительного моста. Для обеспе­чения точности измерений не­обходимо следить, чтобы на­пряжение переменного тока, которое может поступать со входа моста На стабилитрон, не превышало 0,3 — 0,4 В. После определения емкости стабилитронов из партии 8 — 10 штук отбирают 3 с наиболее близкими значениями емкостей. Опыт показывает, что такой метод отбора стабилитронов для использова­ния их в качестве варикапов вполне себя оправдал. Стабилитроны Д1 — ДЗ подбирают с одинаковой макси­мальной емкостью, равной примерно 560 пФ. Катушки индуктивности конвертера наматывают на полистироловых.каркасах диаметром 7,5 мм и высотой примерно 30 мм. Сердечники катушек — СЦР-1. Можно использовать также каркасы с сердечниками от фильтров ПЧ телевизора «Рубин». Намоточные данные катушек индуктивности приведены в табл. 8. В конвертере могут работать также транзисторы ГТ308, ГТ309, П403 и другие со статическим коэффициен­том передачи тока Й21э=50 — 80. После проверки монтажа включают напряжение пита­ния конвертера и измеряют режим работы транзисторов, а также убеждаются в работоспособности гетеродина при установке движка переменного резистора R5 в крайние положения. При проверке работоспособности гетеродина умножитель добротности следует отключить, а движок резистора R6 установить в среднее положение. Включают приемник, и в СВ диапазоне 1400 — 1600 кГц по СГ (ГСС) определяют частоту (например, 1500 кГц) на участке, не занятом радиостанциями. На эту частоту настраивают приемник и сохраняют эту настройку до окончания налаживания конвертера. Затем выход СГ (ГСС) через конденсатор емкостью 0,01 мкФ подключают к базе транзистора 77, выход кон­вертер соединяют с антенным входом приемника, а ин­дикатор выходного напряжения подключают параллель­но звуковой катушке динамической головки. Регулиров­кой сердечников катушек L7 и L10 контуры L7C16 и L10C28 настраивают на промежуточную частоту по мак­симальному напряжению на выходе приемника. Подгонку частоты гетеродина начинают с диапазона 40 м. Для этого переключатель диапазона В1 устанавли­вают в положение «40 м», а движок переменного резисто­ра R5 — в среднее положение (на оси этого резистора следует установить шкалу настройки). СГ (ГСС) настра­ивают на среднюю частоту диапазона 7,05 МГц, и регу­лировкой сердечника катушки L6 добиваются приема сиг­нала. Если выполнить эту операцию не удается, то с по­мощью СГ (ГСС) уточняют настройку конвертера и подбирают емкость конденсатора С22. В диапазоне 20 м установку частоты гетеродина про­изводят подстроечным конденсатором С21 и подбором ем­кости конденсатора С20. Если суммарная емкость этих конденсаторов подобрана правильно, то при установке по шкале СГ (ГСС) частоты 14,175 МГц (средняя часто­та диапазона 20 м) на выходе приемника будет слышен сигнал с частотой модуляции. Аналогично регулировкой подстроечного конденсатора С19 и при необходимости подбором емкости конденсатора С18 устанавливают ча­стоту гетеродина в диапазоне 14 м (средняя частота диа­пазона 21,225 МГц). Таблица 8 Намоточные данные катушек индуктивности Позиционное обозначение по схеме рис. 39 Тип намотки Коли­чество витков Марка и диа­метр провода L1 Внавал по длине 3 мм 25 ПЭЛШО 0,1 L2 На одном каркасе с L1, в один слой виток к витку на расстоя­нии 1 мм от L1 12 ПЭЛШО 0,24 L3 В один слой виток к витку 12 ПЭЛШО 0,24 L4 На одном каркасе с L3, в один слой виток к витку на расстоя­нии 1мм от L3 1,5 ПЭВ-2 0,18 15 В один слой виток к витку. Отвод от второго витка, счи­тая от вывода, подключаемого к общему проводу (корпусу) 5, 5 ПЭВ-2 0,18 L6 На одном каркасе с L5, внавал на длине 3 мм 11 ПЭЛШО 0,24 L7 Внавал, в четырех секциях дли­ной 3 мм 35 ЛЭШО 7x0,07 L8 Поверх катушки L7 в одной из секций 4 ПЭВ-2 0,18 L9 Внавал, в четырех секциях дли­ной 3 мм 35 ЛЭШО 7x0,07 L10 Внавал, в четырех секциях дли­ной 3 мм 35 ЛЭШО 7x0,07 L11 Поверх катушки L10 в одной из секций 20 ПЭВ-2 0,18 При установке частоты гетеродина в диапазонах 14 м и 20 м регулировать сердечник катушки L6 нельзя во избежание расстройки гетеродина в диапазоне 40 м. Затем определяют граничные частоты диапазонов кон­вертера. Для этого в каждом из диапазонов с помощью СГ (ГСС) определяют частоту настройки конвертера при установке движка переменного резистора R5 в крайние положения. Если при этом окажется, что интересующие нас участки частот (7 — 7,1; 14 — 14,35 и т. д.) занимают малую часть шкалы R5, то этот недостаток устраняют включением в разрыв проводов «а», «б» постоянных резисторов, сопротивления которых подбирают опытным путем (безусловно, можно подбирать и сопротивление пе­ременного резистора R6). Порядок настройки входных контуров ( полосового фильтра) следующий. Переключатель диапазонов кон­вертера устанавливают в положение «40м» и выход СГ (ГСС) подключают к гнезду Гн1. Конвертер по СГ (ГСС) настраивают на частоту 7МГц. Регулировкой сердечника катушки индуктивности L2 настраивают пер­вичный контур Ь2С6Д1 полосового фильтра. Перестроив по СГ (ГСС) конвертер на частоту 7,1 МГц, регулиров­кой сердечника катушки L3 настраивают вторичный кон­тур L3C12M2 полосового фильтра. В диапазоне 20 м пер­вичный контур полосового фильтра настраивают на час­тоту 14,1 МГц подстроечным конденсатором С5, а вторич­ный контур настраивают подстроечным конденсатором СП на частоту примерно 14,3 МГц. Аналогично в диапа­зоне 14 м первичный и вторичный контуры полосового фильтра настраивают подстроечными конденсаторами СЗ и С9 на частоты 21,1 и 21,3 МГц соответственно. Настройку полосового фильтра производят по макси­муму сигнала на выходе приемника. По окончании описанных выше операций к конвертеру подключают антенну и заземление. Приняв на одном из диапазонов слабо слышимую станцию, включают умно­житель добротности, и регулировкой сердечника катушки индуктивности L9 добиваются наибольшей громкости на .выходе приемника. При нормальной работе умножителя добротности уменьшение сопротивления резистора R13 должно сначала вызывать увеличение громкости, а за­тем — самовозбуждение этого каскада. Шкалу настройки конвертера градуируют с помощью СГ (ГСС) по нулевым биениям. Для этого в умножителе добротности устанавливают режим самовозбуждения. В процессе градуировки ручку электрического верньера (резистора R6) устанавливают в . среднее положение. Пользоваться градуировкой можно только в том случае, если настройка приемника соответствует выбранной про­межуточной частоте. При работе с конвертером грубая настройка на сиг­налы корреспондента осуществляется ручкой настройки (резистором R5), а плавная — ручкой электрического верньера. Конвертер, выполненный по подобной схеме, обеспе­чивал прием многих программ дальних любительских радиостанций.
