Простой и дешевый кварцевый фильтр для SSB
В последнее время очень часто в Интернет-публикациях встречаются «слезы» начинающих радиолюбителей, мол, трудно достать ЭМФ, это дорого, кварцевый фильтр сделать сложно, необходимы приборы и т.п. Действительно, достать сейчас хороший новый ЭМФ достаточно проблематично, что предлагается на рынке – это глубокое б/у без гарантии нормальной работы, а сваять кварцевый фильтр даже на имеющихся в продаже кварцах на 8,86 МГц не обладая соответствующей контрольно-измерительной аппаратурой, «на глазок», невозможно. На первый взгляд ситуация не ахти…
Однако есть вариант сделать простой кварцевый фильтр для низкочастотного SSB-передатчика или трансивера достаточно простым и самое главное – недорогим. Достаточно пройтись по радиомагазинам и узреть в продаже «двухножковые» кварцы для пультов ДУ на частоты от 450 до 960 кГц. Данные детали делают с достаточно большими допусками на генерируемые частоты, что дает нам право выбора как используемой промежуточной частоты, так и полосы пропускания делаемого фильтра. Сразу оговорюсь: идея не моя, ранее её апробировал шведский радиолюбитель HARRY LYTHALL, SM0VPO, а я просто сообщаю об этом Вам (предварительно сделав несколько фильтров для себя).
Итак, что нам надо требуется для подбора кварцев – простой генератор типа «трехточка» и частотомер или радиоприемник с частотомером, перекрывающий любительский диапазон 160 метров. Из кучи кварцев нам требуется выбрать два с разносом генерируемых частот в 1 – 1,5 кГц. Если мы используем кварцы на частоту 455 кГц, то удобнее всего настраиваться на их четвертую гармонику (около 1820 кГц, добиваясь разноса в 4 – 4,5 кГц), а если 960 кГц, то на вторую (1920 кГц, разнос 2 – 2,5 кГц).

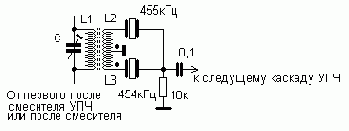

Далее делаем очень простую схему (на примере частоты 455 кГц):
Контур CL1 в данном примере является нагрузкой предыдущего каскада УПЧ, это стандартный контур на 455 кГц из любого зарубежного раскуроченного АМ-приемника. Можно также использовать данные из радиолюбительской литературы для самодельных контуров на частоту 465 кГц, уменьшив количество витков на 5%.
Точками обозначено начало катушек связи L2 и L3, им достаточно по 10 – 20 витков. Вполне возможно поставить фильтр сразу после смесителя, к примеру, кольцевого на четырех диодах. В этом случае уже получится трансформатор 1:1:1, который можно выполнить на кольце Ф600 с внешним диаметром 10 – 12 мм, количество витков скрученного тройного провода ПЭЛ-0,1 – 10 – 30. Конденсатор С в случае трансформатора, естественно, не нужен. Если второй каскад УПЧ выполнен на транзисторе, то резистор 10 кОм возможно использовать в токозадающей базовой цепи, тогда разделительный конденсатор 0,1 мкФ не нужен. А если этот фильтр использовать в схеме простого радиотракта, то и резистор можно исключить.
Теперь из оставшейся кучи кварцев нам надо подобрать подходящий для опорного генератора. Если к указанным на схеме номиналам мы подберем кварц на 455 кГц, то на выходе фильтра получим нижнюю боковую полосу, если на 454 кГц – верхнюю. Если кварцев больше не осталось, то вполне возможно собрать опорный генератор по схеме емкостной трехточки и, подбирая его частоту, настроить получившийся фильтр. При этом генератор должен быть выполнен с повышенными мерами в части его термостабильности.
Настройку можно производить даже на слух, по несущим радиостанций, но это удовольствие оставим для более-менее опытных «музыкантов». Для настройки хорошо бы иметь звуковой генератор и осциллограф. Подаем сигнал со звукового генератора частотой 3 – 3,3 кГц на микрофонный усилитель (предположим, что фильтр уже стоит в схеме передатчика), подключаем осциллограф на выход фильтра и сдвигаем частоту опорного генератора до тех пор, пока выходной уровень сигнала после фильтра не уменьшится минимально. Далее проверяем нижнюю границу пропускания фильтра, подавая на микрофонный вход частоту 300 Гц со звукового генератора. Кстати, для повышения нижней границы пропускаемой полосы микрофонного усилителя по звуковым частотам, достаточно установить переходные конденсаторы емкостью около 6800 пФ и менее, а для верхней границы в любом случае хорошо бы установить хотя бы однозвенный ФНЧ.
Вот и все. Как видите, вы не понесете больших затрат при изготовлении данного фильтра, а сигнал получится достаточно презентабельный. Конечно, из-за простоты применить его в передатчиках второй категории уже нежелательно, но для 1,8 – 7 МГц его будет более чем достаточно. По результатам измерений эта классическая конструкция полностью совпадает с описанным в справочниках ( к примеру, Справочник коротковолновика Бунина и Яйленко) - нижняя часть характеристики несколько затянута. Затухание в полосе пропускания - около 1 - 2 дБ, оно зависит от качества примененных резонаторов. Но если вы найдете еще более дешевый способ выйти в эфир с SSB (кроме фазового) - сообщите :-)
