АНТЕННЫЙ УСИЛИТЕЛЬ ДИАПАЗОНА 2 МЕТРА
Известно, что в радиолюбительской практике приходится принимать очень слабые сигналы, сравнимые по уровню с собственными шумами приемного устройства. В диапазонах УКВ дополнительные проблемы создает фидер, потери в котором ухудшают отношение сигнал/шум на входе приемника. Вот почему радиолюбители на УКВ нередко используют вынесенные к антенне малошумящие усилители,которые обеспечивают заметное преобладание сигнала над шумами на входе приемного устройства. Антенный усилитель, схема которого показана на рисунке, разработал К. Britain (WA5VJB). Его успешно повторяли радиолюбители в разных странах, в частности, и в Болгарии (он был описан в журнале "Радио, телевизия, електроника").
Коэффициент шума этого усилителя около 0,3 дБ, но возможно достичь и меньших значений - примерно 0,15 дБ. Экспериментальная проверка показала, что коэффициента шума при замене транзистора MGF1601 на транзистор ЗП602Г изменяется незначительно (не более чем на 0,2 дБ). Усилитель работает устойчиво.
Монтаж элементов объемный (навесной), причем каждый элемент должен иметь минимально возможную длину выводов. Исток транзистора блокирован по высокой частоте конденсаторами для поверхностного монтажа (типа SMD). Входная цепь усилителя должна иметь незначительные потери. Здесь надо применять подстроенные конденсаторы с воздушным диэлектриком (керамические не годятся). Катушка L1 бескаркасная, содержит 5 витков голого посеребренного провода диаметром 0,7 мм. Внутренний диаметр катушки 8 мм. Трансформатор Т 1 имеет 2х3 витка провода ПЭЛ 0,3мм. Он намотан на кольцевом ферритовом магнитопроводе М50ВЧ-2 типоразмера К5х3х2мм.
На вывод стока транзистора надета ферритовая бусинка или колечко. Перед монтажом транзистора его выводы соединяют между собой тонким проводом, который удаляют после окончания монтажа усилителя. Для пайки выводов транзисторов необходимо использовать только низкотемпературные припои. Кроме того, надо паять быстро и осторожно: перегрев ухудшает шумовые параметры транзистора, возможен и электростатический пробой канала.
Пайку следует выполнять отключенным от сети паяльником с заземленным жалом. Ламповые генераторы шума для настройки усилителя на GaAs полевом транзисторе использовать не желательно, так как в их выходном сигнале иногда присутствуют выбросы напряжения, от которых дорогостоящий MGF1601 может выйти из строя. Здесь лучше применять современный полупроводниковый генератор шума. Коэффициент затухания аттенюатора выходной цепи выбирают в зависимости конкретных условий (коэффициент затухания кабеля и коэффициент шума приемника). Оптимизировав его можно убрать избыточное усиление каскада и повысить верхнюю границу динамического диапазона приемника. Питающее напряжение стабилизировано и не выключается, когда усилитель уже установлен на антенне. Это уменьшает риск пробоя транзистора статическими наводками. Эксплуатация усилителя в условиях города Софии показала, что прием слабых сигналов ограничен индустриальными помехами и такой усилитель не дает существенного улучшения при приеме очень слабых сигналов. В таких условиях хороший усилитель на MOS-FET транзисторе (например, BF966S. КП350 и др.) дает примерно такие результаты как и на GaAs полевом транзисторе. Эффект использования последнего возможно почувствовать только в условиях приема без городских QRM. Анджей Гайдарджчев (LZ3UF) г. София. Болгария
KB ЖУРНАЛ N 6. 1998г.
Детекторный приемник на диапазон 100-200 МГц
Схема приемника, приведенная на рис.1, использует настраиваемую линию в корпусе, спаянном из меди или фольгированног стеклотекстолита.
Рис.1
Катушка L2 содержит 4 витка посеребренного провода. Внутренний диаметр катушки - 12 мм, длина намотки - 12 мм. Отвод сделан от середины. Катушка L1 выполенна в виде одного витка поверх L2. Конденсатор C2 сделан из медной пластинки размером 25х50 мм с тефлоновой прокладкой толщиной 0,125 мм. Можно применить обычный опорный ВЧ конденсатор. Приемник полезен при настройке СВЧ аппаратуры как волномер.
Радиолюбитель UA3ZNW превратил этот приемник в приемник прямого преобразования (рис.2).
Рис.2
Конденсатор С2 - сторона двухстороннего стеклотекстолита из которого был выполнен резонатор. При использовании гетеродина и УНЧ из книги В.Полякова "Приемники прямого преобразования для любительской связи" (М.ДОСААФ 1981 г., с.64) такой приемник обеспечивал гораздо лучший прием, чем приведенный в указанной статье приемник с двухтранзисторным УВЧ на полевых транзисторах КП303! Гетеродин был собран на стенке резонатора. При настройке резонатора на 144 МГц заметно увеличение шума.
Детекторный приемник на диапазон 160-500 МГц
Конструкция следующего приемника (рис.3) аналогична предыдущему. Только здесь в качестве контура применен резонатор, выполненный из медной (желательно посеребренной) трубки.
Рис.3
Приемник можно использовать как волномер. Были проведены опыты по приему АМ сигналов в диапазоне 430 МГц. Приемник был укреплен на 5-ти элементной Yagi и обеспечивал уверенный прием до 500...1000 м.
Была предпринята попытка превратить его в приемник прямого преобразования (рис.4).
Рис.4
Гетеродин был выполнен по схеме из "Радио" N 10 за 1981 г., стр.27 на боковой стенке поверхности корпуса. Сам корпус был выполнен из двухстороннего стеклотекстолита. К катушке L2 был подключен усилитель на транзисторе КТ368. Использовались диод КД514, а также транзистор КТ368 в диодном включении.
Приемник показал высокую чувствительность, но низкую стабильность частоты. Очевидно есть смысл попробовать использовать гетеродин с кварцевой стабилизацией. Были проведены эксперименты по превращению его в супергетеродин с ПЧ=90 МГц (использовался перестроенный УКВ блок от радиовещательного приемника). При применении ЧМ в ТХ, приемник с помощью ФАПЧ подстраивался под частоту передатчика. Также была показана высокая чувствительность.
Желаю удачных экспериментов!
Источник: "73 Magazine", Dec.1974, c.81-84
Так же смотрите статью "УКВ приемник (монитор) Гарри Литалла".
Диодный радиоприемник на 65...130 МГц
Приемник представляет собой простейший смеситель на диоде. Частота приема определяется частотой ГСС.
Его можно использовать в качестве волномера, однополосного или телеграфного радиоприемника. Все зависит от вашей фантазии.
L2 - 5 витков провода диаметром 0,8 мм, намотка бескаркасная - диаметр катушки 16 мм, длина намотки 25 мм, отвод от середины.
L1 - 2 витка поверх или рядом с L2.
("73 Magazine", Dec. 1974, p.81-84)
ЭЛЕКТРОННАЯ НАСТРОЙКА ПРИЕМНИКА
Выиграй компьютер Dell Pentium 4:
Win a Dell Pentium 4 Computer!
ЭЛЕКТРОННАЯ НАСТРОЙКА ПРИЕМНИКА
С.МАЛЫШЕВ,
г.Мариуполь.
Предлагаю схему устройства для электронной настройки приемника в УКВ-диапазоне. На мой взгляд, она интересна своей простотой, малогабаритностью, и удобна при постройке УКВ-приемников на популярных микросхемах (К174ХА34, СХА1238 и др.). Обычно на переднюю панель приходится выводить переменный многооборотный резистор для настройки на диапазон. Этот резистор в процессе работы достаточно быстро изнашивается, что затрудняет впоследствии настройку.
Принцип действия предлагаемого устройства заключается в плавной настройке при помощи двух кнопок - "+" и "-". При этом на выходе устройства плавно повышается или понижается напряжение настройки в пределах 2...4,5 В. При отпускании кнопок управления выбранное напряжение запоминается. Роль регулирующего элемента выполняет истоковый повторитель на транзисторе VT1. К его входу подключен запоминающий конденсатор С1. При включении питания конденсатор не заряжен, и напряжение на затворе полевого транзистора равно напряжению питания. На выходе напряжение равно максимальному значению, это соответствует началу УКВ-диапазона. Если нажать кнопку "+", запоминающий конденсатор С1 начнет заряжаться, транзистор VT1 постепенно открывается, в результате управляющее напряжение Uynp уменьшается. При нажатии кнопки "-" конденсатор С1 разряжается, и управляющее напряжение увеличивается.
Полностью весь процесс перестройки по диапазону занимает примерно 8...10 с. Переделка приемника заключается в удалении многооборотного резистора. Вывод управления в приемнике от движка переменного резистора подключается к выходу устройства (Uynp).
Питать устройство желательно стабилизированным напряжением. Поэтому устройство целесообразно использовать в стационарных приемниках с сетевым питанием. При напряжении питания 12 В наладка устройства заключается в установке резистором R4 границ перестройки по УКВ-диапазону. Величина R4 составляет 27...33 кОм. При пониженном питании следует уменьшить сопротивление R3 до 12 кОм и также подобрать резистором R4 границы диапазона. Резистор R2 можно составить из нескольких соединенных последовательно резисторов (например, 3 шт. по 3,3 МОм). Особое внимание следует обратить на конденсатор С1. Его тоже можно составить из нескольких включенных параллельно (например, 0,47 мкФ и 0,15 мкФ). Желательно использовать пленочные или металопленочные, обладающие большей стабильностью (К73-17 и т.п.). Иначе настройка будет "уплывать". Кнопки "+", "-" - типа ПКН 125.
"Радиолюбитель" 3(2001)
Конвертер для УКВ приемника до 900 МГц
Конвертер для УКВ приемника позволяет прослушивать диапазон до 900 МГц.
Частота опpеделяется контуpом L3C4.
Конвертер на 430...470 Мгц
Схема конвертера, представленная на рисунке преобразует входной сигнал 430...470 мГц в колебания, принимаемые бытовым приемником на 88...108 мГц, и может быть с успехом применена для приемника на микросхеме К174ХА34.
Гетеродин конвертера собран на транзисторе VT1 по схеме емкостной трехточки с обратной связью через обратносмещенный диод VD1, который одновременно выполняет функции элемента настройки конвертера. При перемещении движка резистора R7 изменяется ток через транзистор VT1, а следовательно, обратно напряжение на диоде VD1 и частота настройки резонансного контура гетеродина.
Сигнал гетеродина через резистор R2 поступает непосредственно на базу транзистора VT2 смесителя, что позволило обойтись без дополнительной полосковой линии связи и обеспечить устойчивость смесителя к самовозбуждению. На базу этого же транзистора через конденсатор С 2 поступает входной сигнал 430...470 мГц.
Напряжение разностной частоты усиливается транзистором VT2, выделяется согласующим контуром L2C3R6 и далее подается на вход У KB приемника 88...108 Мгц.
Катушка L1 наматывается на оправке диаметром 5 мм и имеет 7 витков провода ПЭЛ - 0,5 мм. Катушка L2 намотана на резисторе R6 и содержит 12 витков провода ПЭЛ - 0,27 с отводом от середины.
Налаживание устройства начинают с проверки работы гетеродина. Для этого к штекеру XW2 подключают амперметр. При нормальном режиме работы транзисторов VT1, VT2 токи в крайних положениях движка переменного резистора R7 должны меняться от 2,4 до 4,4 мА. О нормальной работе гетеродина можно судить по изменению тока при касании жалом отвертки вывода коллектора VT1 в любом положении движка резистора R7.
Затем подсоединяют конвертер к приемнику. Движок переменного резистора R7 устанавливают в среднее положение и, раздвигая витки катушки L1, грубо настраивают конвертер на диапазон 88...108 мГц. Окончательную настройку на нужную частоту производят резистором R7.
Конвертер на двухзатворных полевых транзисторах
Конвертер, схема которого приведена на рисунке, предназначен для совместной работы с радиоприемниками, имеющими диапазон 80 м. Он позволяет вести уверенный прием любительских радиостанций на диапазонах 10 и 14 м.
Усилитель ВЧ с настроенными контурами на входе (L2CI) и на выходе (L3C4) выполнен на транзисторе Т1. Второй каскад на транзисторе T2 работает как смеситель и гетеродин. В гетеродине используются два кварцевых резонатора. Основная частота первого резонатора 17,5 МГц, второго - 24,5 МГц. На выходе смесителя включен полосовой фильтр.
Отношение числа витков катушки L1 к числу витков катушки L2 3:7. Катушка L4 содержит в 5,5 раз больше витков, чем L5.
"QST" (США), 1974. N 3
Транзисторы 40673 можно заменить транзисторами серии КП306.
Конвертер с кварцевой стабилизацией частоты
Этот конвертер позволяет принимать сигналы УКВ передатчиков диапазона 110... 170 Мгц на любой УКВ приемник, в том числе, построенный на базе микросхемы К174ХА34, и отличается доступностью деталей низким напряжением источника питания и простоте настройки.
В отличие от некварцованных конвертеров, он не чувствителен к расположению окружающих предметов, том числе, к касанию руками. Поэтому в этом конвертере отпала необходимость в экранировании каскадов и схемы в целом. К тому же, благодаря высокой шума вой и температурной стабильности кварцевого генератора, удалось зафиксировать шкалу настройки, а также значительно снизить шумы гетеродина. В результате шумовые показатели сигнала на выходе преобразователя получились почти такими же, как и у УКВ ЧМ радиовещательного сигнала.
Гетеродин конвертора выполнен на тразисторе VT3, выходной контур L5C10 которого настроен на первую гармонику кварцевого резонатора ZQ1 38...43 МГц. Катушкой L6 подстраивают частоту гетеродина в небольших пределах.
Входной контур L1C1 настроен на середину частотного диапазона 143 МГц. На транзисторе VT1 выполнен усилитель ВЧ. Смеситель построен на VT2, выхода которого снимается промежуточная частота 90...96 Мгц.
Все катушки бескаркасные, намотаны проводом диаметром 0,6 мм на оправке диаметром 6 мм. L1 имеет 5 витков с отводом 1,5 витка от холодного конца L3 - 5 витков, L4 - 11 витков с отводом 1,5 витка, L5 15 витка, с отводом от 3 витка, L6 - 17 витков. В качестве L2 использован дроссель ДМ 0,1 100 мкГн. На вывод стока VT1 надето ферритовое колечко.
МАЛОШУМЯЩИИ УСИЛИТЕЛЬ НА 144 МГЦ
Чувствительность УКВ приемника во многом определяется коэффициентом шума первой ступени усиления высокой частоты. И чем ниже ее коэффициент шума, тем, естественно, выше может быть чувствительность приемника. В последнее время в профессиональных и любительских УКВ приемниках стали применять малошумящие полевые транзисторы малой и даже большой мощности, в частности так называемые полевые транзисторы с вертикальной структурой затвора. Основное назначение этих транзисторов - работа в оконечных ступенях передатчиков KB и УКВ аппаратуры, а также усилителей мощности НЧ.
Но оказывается, их можно использовать с большим эффектом во входных цепях высокочувствительного УКВ приемника. Малый коэффициент шума и широкий динамический диапазон дают основание считать их в настоящее время наилучшей элементной базой для таких устройств.
Принципиальная схема усилителя ВЧ любительского приемника на 144 МГц. в котором использован полевой транзистор большой мощности с вертикальной структурой затвора, показана на рисунке. Конденсаторы С 1, С2, С8 и С9 предназначены для настройки входного и выходного резонансных контуров на частоту 144 МГц и обеспечения оптимального согласования входа и выхода усилителя с подключаемыми устройствами.
Особенностью усилителя ВЧ на полевом транзисторе большой мощности является цель смещения затвора этого транзистора. Для работы транзистора в режиме обогащения канала необходимо подать на затвор относительно истока открывающее напряжение, которое можно регулировать в значительных пределах в связи с достаточным разбросом параметров отдельных экземпляров транзисторов.
Кроме того, это напряжение должно быть стабильным. Поэтому напряжение смешения стабилизировано диодным параметрическим стабилизатором, состоящим из последовательно соединенных резистора R4 и четырех диодов, включенных в прямом направлении. Это напряжение с подстроечного резистора R3 через фильтр R2C3 и резистор R1 подано на затвор транзистора. Подстроенным резистором R3 можно регулировать ток стока в широких пределах. Для указанного транзистора он должен быть равен 40 мА.
Транзистор необходимо установить на небольшом пластинчатом теплоотводе. Для стабильной работы усилителя при изменении температуры рекомендуется установить диоды стабилизатора на этом же теплоотводе, обеспечив хороший тепловой контакт. Во избежание самовозбуждения длина проводников цепей затвора и стока должна быть минимальной.
Усилитель имеет коэффициент шума около 2,4 дБ при напряжении питания 24 В, но, как указано в оригинале статьи, характеристики усилителя остаются практически неизменными при снижении напряжения питания до 12 В.
При повторении усилителя можно использовать полевые транзисторы серии КП901 или КП902 и диоды КД521А.
Radio-Amater. 1982, N 7-8, str. 249
ОРУЖИЕ "ОХОТНИКА НА ЛИС"
А. ПАРТИН, мастер спорта СССР, г. Свердловск
Что главное в приемниках для "Охоты на лис"? Пожалуй, надо выделить два качества: чувствительность и направленность.
Супергетеродинныв приемники достаточно хорошо отработаны, но они сложны в настройке и при неумелом монтаже склонны к самовозбуждению. Поэтому на первых порах за них лучше не браться.
Наиболее отвечает возможностям начинающего радиоспортсмена приемник прямого преобразования (рис. 1). Схема его проста и в то же время имеет высокую чувствительность, неплохую избирательность, при небольшом количестве контуров легко настраивается. Причем у этого типа радиоустройств практически отсутствуют побочные каналы приема. Все эти преимущества стали возможны благодаря применению специального смесителя. Схема его (рис. 2) включает диоды V3 и V4, вторичную обмотку трансформатора Т1, резисторы R6 и R7, конденсаторы С7 и С8. Такой смеситель называется балансным.
Рис. 2. Принципиальная схема приемника прямого преобразования:
L1 - 80 мкГн, L2 - 400 мкГн, L3 - 2,9 мкГн, L4 - 1 мГн, L5 - 100 мкГн,
W2 - 30 мкГн, обмотка I T1 - 42 мкГн.

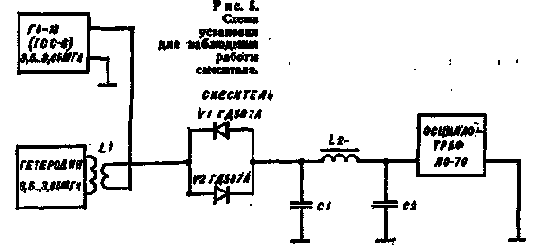

На рисунке 3 представлен смеситель на диодах с "кубической" характеристикой. Действие обоих смесителей состоит в том, что достаточно большой переменный ток местного гетеродина (генераторе) в каждую половину периода попеременно открывает один диод и закрывает другой. В этот момент полезный сигнал синхронно проходит через открытый диод в нагрузку. А так как благодаря некоторой расстройке гетеродина эти частоты немного отличаются, в нагрузке выделяются биения.
Рис. 3. Смеситель на диодах с "кубической" характеристикой:
обмотка II содержит 12 витков провода ПЭВ 0,12, намотанных
поверх первичной обмотки T1.
Амплитудно-частотная характеристика балансного смесителя изображена на рисунке 4. На нем видно, что на частоте биений около 800 Гц амплитуда достигает максимального значения. Причем биения можно наблюдать как при расстройке влево от частоты сигнала, так и вправо.
Рис. 4. Амплитудно-частотная характеристика балансного смесителя. Смеситель, изображенный на рисунке 3, придает приемнику весьма ценное качество. Поскольку для нормальной работы схемы частота гетеродина составляет половину час-юты сигнала, мешающее излучение значительно ослаблено, В этом смесителе хорошо работают диоды КД503А, ГД507А, Д104, Д105. Подробнее о нем можно прочитать в журнале "Радио" (N 12, 1976 г.). Вероятно, вам понадобится установка (рис. 5), которая позволяет продемонстрировать работу смесителя и в целом приемника прямого преобразования. На ней можно подобрать подходящие к смешиванию диоды, измерить частоту гетеродина. Для этой же цели подойдет и балансный смеситель в схеме приемника (см. рис. 2).
Теперь о гетеродине. Он собран на транзисторе V5 по схеме "емкостной трехточки". Схема имеет высокую стабильность по частоте при значительных изменениях питающего напряжения и температуры. Настройка гетеродина на заданную частоту производится с помощью стабилитрона Д813 или варика-па Д902 (V7). Включенный последовательно с ним конденсатор С17 осуществляет развязку V7 по постоянному току, а также установку заданной растяжки диапазона. Итак, сигнал с ферритовой антенны W2 поступает на базу транзистора V2. После усиления каскадным усилителем, собранным не транзисторах VI и V2, высокочастотные колебания поступают на смеситель. Сюда же подается ВЧ напряжение с гетеродина. Частота его в первом случае будет 3,5-3,65 МГц, а во втором-1,75-1,825 МГц. После смешивания выделяется низкой частотная составляющая, которая, пройдя через фильтр низших частот С9, L4, С11, ограничивается снизу до 300 Гц и сверху - до 3000 Гц. Этот сигнал поступает на усилитель НЧ (V6, V8, V9). Нагрузка последнего каскада - высо-коомные телефоны ТОН-2. Несколько слов об антенном устройстве. Оно состоит из штыревой антенны W1 и ферритовой W2. Кардиоидную диаграмму направленности получают путем сложения напряжений на базе транзистора V2, поступающих со штыревой и ферритовой антенн.

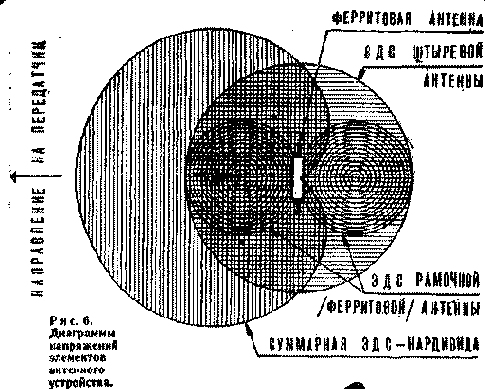

Причем ЭДС штыря не должна превышать максимальной величины ЭДС ферритовой антенны при условии, что оба напряжения совпадают по фазе. На рисунке 6 изображены диаграммы направленности штыревой антенны (круг), ферритовой (восьмерка) и всего устройства в целом (кардиоида). Сложить оба напряжения оказалось непростым делом. ЭДС, поступающая от ферритовой антенны, сдвинута по фазе от ЭДС штыря на 90°. Закон изменения ЭДС у первой антенны в зависимости от расстояния до передатчика не совпадает с аналогичным во второй. Поэтому в действительности трудно добиться идеальной кардиоидной (однонаправленной) характеристики антенны. Улучшить диаграмму направленности антенного устройства помогают дроссели L1, L3 и подстроечный резистор R1. Для того чтобы "охотник" мог чувствовать изменение сигнала передатчика по мере приближения к нему, уровень сигнала все время уменьшают с помощью переменного резистора R16 "Усиление". Питается приемник от аккумулятора 7Д-0,1. Антенна W2 намотана (23 витка провода ПЭВ 0,35 с отводом от третьего витка) на круглом ферритовом стержне длиной 100-160 мм 0 10 мм. Его нужно обернуть медной фольгой так, чтобы не создавать короткозамкнутый виток (рис. 7). Величина зазора при этом не имеет значения. Катушки гетеродина и УВЧ. должны отвечать следующим требованиям: иметь подстроечный ферромагнитный сердечник, быть небольшого размера и достаточно прочными, обладать малой гигроскопичностью. Этим требованиям больше всего удовлетворяют каркасы, изготовленные из полистирола. Дроссель L1 намотан на полистироловом каркасе диаметром 3 мм и имеет 50- 75 витков провода ПЭВ-1 0,1. Дроссели L2 и L4 намотаны на ферритовом кольце марки Ml 000 с внешним диаметром 10-12 мм и содержат по 300 витков того же провода. Дроссель L3 намотан на корпусе резистора ВС-0,25 100- 200 кОм. Количество витков - 12-15 ПЭВ-1 0,1. Катушка L5 содержит 60 витков ПЭВ-1 0,1, намотанных на полистироловом каркасе 0 3 мм. Трансформатор T1 размещен в броневом сердечнике СБ-1а. Первичная обмотка содержит 60 витков провода ПЭВ-1 0,1 (индуктивность 42 мкГн).
Поверх нее мотают бифилярно обмотку II. Она содержит по 10-12 витков провода ПЭВ-1 0,12 в каждой половине. В схеме УВЧ и гетеродина можно использовать любые высокочастотные транзисторы. Резисторы и конденсаторы желательно применить малогабаритные. Исключение составляют переменные резисторы R16 и R17 1ипа СП-11. Постоянные конденсаторы КТ, СК, электролитические - К50 или ЭМ. В гетеродине избегайте применять конденсаторы с большим ТКЕ (красного и оранжевого цвета). Каждый радиолюбитель знает, как трудно порой без надлежащего опыта выполнить монтаж схемы печатным способом. Поэтому юному "охотнику" лучше сначала освоить навесной метод. Каркас приемника изготавливают из фольгированного стеклотекстолита (рис. 8). С внутренней стороны плат оставляют токонесущие шинки и полоски фольги, с помощью которых боковые стенки спаивают между собой. Оставшуюся фольгу тщательно залуживают. Причем токоведущие части в отсеке ферритовой антенны не должны создавать короткозамкнутый виток. Крышку приемника изготавливают из алюминия толщиной 1 мм.
Монтаж и настройку ведут одновременно. Для прочности монтаж желательно выполнять с применением изоляционных керамических стоек с металлическими законцовками по обеим сторонам. В качестве опор с успехом используют островки фольги размером 6Х6 мм на дне каркаса. Собирают каскад на транзисторе V9 и через конденсатор С21 подают напряжение от звукового генератора. По максимуму сигнала в телефонах подбирают величину резистора R20. Затем монтируют каскады на транзисторах V8, V6 и настраивают их с помощью резисторов R18 и R13. Следующий этап - гетеродин. Сначала постарайтесь измерить индуктивность катушки L5. После выполнения монтажа проверяют с помощью S-мет-ра работоспособность гетеродина. На заданный диапазон его настраивает с испольдо.анием самодельного прибора (рис. 5). В нижнем по схема положении движка переменного резистора R17, вращая сердечник катушки L5, добиваются, чтобы частота генерации составляла 3,49 МГц. Затем движок R17 переводят в верхнее положение и, подбирая емкости конденсаторов С16 и С17, добиваются, чтобы частота была равна 3,66 МГц.
Подстройку производят несколько раз до получения желаемого результата. Окончательно положение сердечника L5 фиксируют парафином. Усилитель высокой частоты настраивают с помощью резисторов R2, R4 и колебательного контура L2, С4. Чувствительность со входа на базу транзистора V2 при отношении сигнал/шум 3:1 должна составлять 1- 2 мкВ. Антенное устройство настраивают с помощью передатчика небольшой мощности, например, гетеродина, у которого механически прерывается питание. Движок подстроечного резистора R1 устанавливают в верхнее по схеме положение. Передатчик со штыревой антенной длиной 1 м размещают на открытой площадке вдали от линий электропередачи. Приемник располагают вертикально на расстоянии 15-20 м от передатчика и определяют "перед" в диаграмме направленности. Если данный параметр вас не удовлетворяет, поменяйте местами концы обмотки ферритовой антенны. Затем встаньте к передатчику спиной и, вращая сердечник дросселя L1, добейтесь минимальной слышимости сигнала. В противном случае измените количество витков этого дросселя. С помощью потенциометра R1 добейтесь более глубокого минимума. Окончательную регулировку выполняют с реальным передатчиком в полевых условиях, подстраивая L1 и R1. Рекомендуем прочитать: 1. Гречихин А. И. Соревнования "Охота на лис". М., Изд-во ДОСААФ, 1973. 2. Верхотуров В., К а л а ч е в В., Кузьмин В. Радиоаппаратура для "Охоты на лис". М., "Энергия", 1976. 3. Поляков В. Смесители приемников прямого преобразования. - "Радио", 1976, N 12. 4. Бахматюк Д. Приемник прямого преобразования для "лисолова".-"Радио", 1977, N 1. (Моделист-конструктор)
Преобразователь УКВ
Преобразователь УКВ
А. БОЙКО, В.КРАПИВИН
Прием сигналов радиовещательных УКВ-станцин, работающих в диапазоне 64,5—74 МГц, на УКВ-приемник, имеющий диапазон 87,5—108 МГц, можно осуществить либо перестройкой входных и гетеродинных контуров радиоприемника, либо с помощью специального устройства, преобразующего сигнал диапазона 64,5—74 МГц в нужный участок диапазона 87,5— 108 МГц.
Для реализации первого способа нужны определенные измерительные приборы (ЧМ-генератор, милливольтметр, частотомер, осциллограф). Да и опыт работы с конкретным типом радиоприемника немаловажен, поскольку всегда существует опасность, что радиолюбитель, сам того не желая, может вывести аппарат из строя. Чаще это случается, если еще и отсутствует принципиальная схема настраиваемого приемника. Вот почему мы предлагаем собрать простой преобразователь, не требующий вмешательства в «организм» УКВ-приемника.

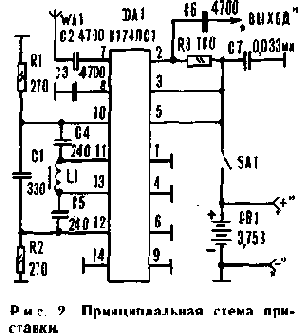

Преобразователь (см. рис. 2) содержит микросхему К174ПС1, катушку индуктивности и несколько радиоэлементов. Устройство надежно работает при изменении напряжения питания от 3 до 12 В.
ИМС К174ПС1 представляет собой балансный смеситель. В нашем случае она используется как балансный аналоговый умножитель (БАУ), принцип работы которого ясен из рисунка 1.
Если на один вход БАУ подать напряжение сигнала, а на другой—напряжение гетеродина, на выходе БАУ получим суммарный и разностный сигналы. Применение микросхемы К174ПС1 позволяет существенно снизить уровень паразитных гармоник. Данная ИМС имеет еще то преимущество, что связь между входами сигнала и гетеродина преобразователя очень слабая. Поэтому входные сигналы даже около 3 В производят чрезвычайно малую расстройку частоты гетеродина (менее 10 кГц).
Для преобразования можно использовать как суммарную, так и разностную составляющую выходного сигнала — все зависит от выбранной частоты гетеродина. Если она находится в интервале 23— 34 МГц, то используется суммарная составляющая fc+fг. А если частоту гетеродина выбрать равной 162 МГц, используется разностная составляющая fг-fc.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЯ
Напряжение питания, В .....3,75
Ток потребления (при Uпит=3,75 В), мА. ............ 3,5
Частота гетеродина, МГц . . . 25±0,5
Диапазон входных сигналов, МГц .......... 64,5—74
Диапазон выходных сигналов, МГц ..........89,5—99
Выходное напряжение при длине приемной антенны 150 мм, .
не менее 100 мкВ Продолжительность непрерывной работы без подзарядки аккумуляторов, ч . . . . . . . . . . . не менее 32
ПРИНЦИПИАЛЬНАЯ СХЕМА. Преобразователь выполнен по схеме с совмещенным гетеродином, а поскольку микросхема К174ПС1 генерирует лучше на более низких частотах, частота гетеродина выбрана равной примерно 25 МГц. Определяется она элементами L1, С1, С4, С5 (рис. 2). Причем гетеродин не нужно настраивать на определенную частоту, важно только, чтобы она лежала в интервале 23—34 МГц и не менялась со временем.
Входной сигнал с антенны WA1 через разделительный конденсатор С2 поступает на сигнальный вход микросхемы DA1, где происходит смешивание сигналов: входного и гетеродина. Преобразованный сигнал с нагрузки — резистора R3 — поступает через разделительный конденсатор С6 на антенну УКВ-радиоприемника. Конденсатор С7 устраняет самовозбуждение микросхемы при частичном разряде источника питания. В приставке используется суммарная составляющая выходного сигнала преобразователя. Разностная составляющая (30— 50 МГц) лежит вне рабочей полосы приемника и отфильтровывается его входными цепями. Поскольку частота гетеродина выбрана фиксированной, это существенно упрощает конструкцию преобразователя, поскольку в нем исключены элементы настройки (КПЕ, варикапы): она производится самим приемником. КОНСТРУКЦИЯ И ДЕТАЛИ. Все детали, кроме аккумуляторов, расположены на печатной плате размером 28Х20 мм, изготовленной из одностороннего фольгированного текстолита или гетинакса толщиной 1—1,5 мм (рис. 4). Резисторы МЛТ-0,125, конденсаторы КМ. Вместо микросхемы К174ПС1 можно применить К174ПС4. Выключатель питания типа ПД9-5. Катушка наматывается на подстроечном сердечнике 0 4 мм из карбонильного железа от броневых сердечников СБ-1а или СБ-12. Антенна представляет собой отрезок стальной или медной проволоки 0 2,5 мм длиной примерно 150 мм, изогнутой на расстоянии 5 мм от края под прямым углом. (В данном случае использована велосипедная спица.) Изогнутым концом антенна вставляется в отверстие в плате и фиксируется припаиванием. Собранная плата помещается в корпусе аккумуляторной батареи 7Д-0.1.
из которого предварительно удалены четыре элемента. Оставшиеся три аккумулятора используются для питания приставки. В донышке корпуса предварительно сверлятся отверстия под антенну и выключатель питания, а сбоку на него надевается хомут с зажимом из листовой бронзы либо другого пружинящего материала. С помощью зажима преобразователь крепится на телескопической антенне приемника. К хомуту припаивается провод, пропущенный через отверстие в боковой стенке корпуса батареи. Клеммы "+" и "—" используются для подзарядки аккумуляторов от зарядного устройства для 7Д-0.1, которое можно приобрести в магазине или изготовить самостоятельно
НАЛАЖИВАНИЕ. Правильно собранный преобразователь наладки не требует. Перед окончательной установкой платы в корпус желательно проверить ток потребления с помощью миллиамперметра — его величина должна быть в пределах 2,6 -3,4 мА. После окончания приема не забудьте выключать приставку, иначе придется часто подзаряжать аккумуляторы. В заключение следует отметить, что преобразователь может также работать совместно с приемником, работающим в диапазоне 64,5—74 МГц, тогда на него можно принимать и УКВ-радиостанции, работающие в диапазоне 87,5—108 МГц. При этом радиоприемник будет использовать не суммарную, а разностную составляющую входного сигнала преобразователя.
Простой KB приемник
Пятидиалазонный приемник 0-V-2, схема которого изображена на рисунке, предназначен для приема любительских радиостанций. Входной (детекторный) каскад на полевом транзисторе Т1 работает по принципу "анодного детектора", для этого на затвор подается начальное напряжение смещения. Из-за разброса параметров полевых транзисторов значение его должно подбираться с помошью резистора R5. Нагрузкой детекторного каскада служит резистор R10. С него снимается напряжение обратной связи и НЧ сигнал для дальнейшего усиления. Катушка обратной связи L2 является продолжением контурной L1. Данные конденсатора С1 - С4 приведены в таблице.
| Диапазон, м | Емкость конденсаторов, пФ | |||
| С1 | C2 | C3 | С4 | |
| 10 | 33 | 15 | 47 | 18 |
| 15 | 33 | 33 | 39 | 12 |
| 20 | 39 | 47 | 47 | 12 |
| 40 | 100 | 100 | 82 | 15 |
| 80 | 470 | 100 | - | - |
Диоды Д1 и Д2 защищают транзистор Т1 от высокочастотных перегрузок. Для уменьшения влияния параметров различных антенн на настройку входного контура приемника применен входной Т-образный трехполюсник R1R2R3 с постоянным входным сопротивлением 60 Ом.
Двухкаскадный усилитель НЧ, нагруженный на высокоомные (4 кОм) головные телефоны, выполнен по обычной схеме. На входе усилителя НЧ включен трехзвенный RC-фильтр, полосу пропускания которого можно изменять с ломошью переключателя В2.
При конструировании приемника должны быть соблюдены обычные требования. предъявляемые к KB приемникам.
Катушки L1, L2 для всех диапазонов намотаны виток к витку на каркасах диаметром 10 мм. Катушка L1 для первых четырех диапазонов содержит 2 витка, для последнего - 5; катушка L2 для первого диапазона содержит 8 витков, для второго- 9, для третьего - 16, для четвертого -26 и для пятого-64. Для намотки используется провод диаметром 0,35 мм (для диапазона 80 м) и 0,5 (для остальных). Подстроечные сердечники - ферритовые диаметром 1,25 и длиной 17 мм.
Транзистор 2N4416 может быть заменен на КП303 с любым буквенным индексом. Биполярные транзисторы ВС108С лучше всего заменить кремниевыми транзисторами КТ313Б, КТ315Г, КТ315Е. Вместо стабилитрона ZP3,6 можно использовать Д813А или КС156А. Диоды 1N914 можно заменить Д104.
"Das DL-QTC" (ФРГ). I971.N 11.
ПРОСТОЙ УKB ЧМ ПРИЕМНИК
Предлагаемый читателям УКВ ЧМ приемник (см. рисунок) выполнен на базе радиоприемного устройства прямого преобразования с ФАПЧ, разработанного в свое время радиолюбителем из Краснодара А. Захаровым (см. "Радио", 1985, № 12, с. 28-30).
Радиочастотный каскад приемника собран на транзисторе VT1 и представляет собой преобразователь частоты с совмещенным гетеродином, выполняющий одновременно функции синхронного детектора. Антенной приемника служит провод головного телефона. Принятый ею сигнал радиовещательной станции поступает на входной контур L1C2, настроенный на среднюю частоту принимаемого УКВ диапазона (70 МГц) и далее на базу транзистора VT1. Как гетеродин, этот транзистор включен по схеме ОБ, а как преобразователь частоты - по схеме ОЭ. Гетеродин перестраивается в диапазоне частот 32,9...36,5 МГц, так что частота его второй гармоники лежит в границах радиовещательного УКВ диапазона (65.8...73 МГц). Контур L2C5 настроен на частоту вдвое меньшую, чем входной контур L1C2, а поскольку преобразование происходит на второй гармонике гетеродина, разностная частота оказывается лежащей в звуковом диапазоне частот. Усиление сигнала разностной частоты обеспечивает тот же транзистор VT1, который, как синхронный детектор, включен по схеме ОБ.
Усилитель 3Ч приемника двухкаскадный. Каскад предварительного усиления выполнен на транзисторе VT2, а каскад усиления мощности - на транзисторе VT3. Прослушивают принятые передачи на головной телефон BF1 (ТМ-4). Выходная мощность усилителя 3Ч на нагрузке сопротивлением 8 Ом при питании от одного элемента А332 (1,5 В) - 3 мВт, что вполне достаточно для работы на головной телефон. Ток, потребляемый приемником от источника питания, не превышает 10 мА.
Приемник можно собрать в любом малогабаритном корпусе. Монтаж навесной. Резисторы - МЛТ-0,125, ок-сидны.е конденсаторы - К50-6, подстроечные - любые с воздушным диэлектриком, остальные КМ, КЛС. Катушки L1 и L2 бескаркасные. Внутренний диаметр намотки - 5, шаг - 2 мм. Катушка L1 содержит 6 (с отводом от середины), а L2 - 20 витков провода ПЭВ-2 0,56. Катушки L3, L4 содержат по 200 витков провода ПЭЛ 0,06. Их наматывают на ферритовом (М400НН) стержне диаметром 2 и длиной 10 мм в два провода. Транзистор VT1 можно заменить на КТ3102Б, при этом чувствительность приемника повысится.
Налаживание приемника начинают с усилителя 3Ч. Режим работы транзисторов VT2, VT3 устанавливают подбором резистора R5 до получения коллекторного тока покоя транзистора VT3, равного 6...9 мА. Режим гетеродина регулируют подбором резистора R1, уровень второй гармоники гетеродина - конденсатора С6. Границы принимаемого диапазона частот устанавливают изменением индуктивности катушки L2. Входной контур настраивают конденсатором С2, ориентируясь на максимальную полосу удержания сигналов принимаемых радиостанций. По диапазону приемник перестраивают конденсатором С7.
Д. АЛЕКСЕЕВ, г. Тамбов
ПРОСТЫЕ "ИГРУШКИ"
ПРОСТЫЕ "ИГРУШКИ"
А.ЛЫСУНЕЦ,
п.Возжаевка, Амурской обл.
В последнее время появились в продаже "игрушечные" радиостанции, производимые в КНР - так называемые "уоки-токи". Они отличаются простотой и сравнительно неплохими характеристиками.
Имевшаяся у автора радиостанция "СВ STYLE ORIGINAL" NS-881 работала на расстояние до 300 м при совсем неплохой разборчивости речи.
На рис.1 приведена схема такой радиостанции. Схема состоит из высокочастотной части, выполненной на транзисторе VT1, и двухкаскадного УЗЧ, выполненного на VT2 и VT3. Рабочая частота определяется кварцевым резонатором ZQ. Кнопка SB1 является переключателем "прием-передача", имеет четыре группы переключающих контактов и осуществляет всю необходимую коммутацию (показана в положении "прием"). Выключатель питания совмещен с регулятором громкости RP1.
Катушка L1 - бескаркасная, намотана на оправке D 5 мм и содержит 30 витков провода D 0,5 мм. Катушки L2 и L3 намотаны на каркасах D 5 мм с сердечником и содержат 3 и 2х3 витка соответственно провода D 0,27 мм.
В качестве Т1 можно применить малогабаритный выходной трансформатор от радиоприемника. Питается радиостанция от батарейки типа "Крона".
И еще одна конструкция - радиомикрофон (рис.2). Он работает на частоте FM-диапазона (65... 108 МГц). При использовании в качестве антенны отрезка провода длиной примерно 50 см, дальность действия в зависимости от окружающих предметов может достигать 100 м. Катушка L1 содержит 10 витков, а L2 - 3 витка провода D 0,2 мм. Особо следует обратить внимание на правильность подключения катушек (начало обмотки показано точкой).
Диаметр каркаса - 6...8 мм. Рабочая частота устанавливается подбором конденсатора С4.
"Радиолюбитель" 3(2001)
РАДИОПЕРЕДАТЧИК ОХРАННОЙ СИГНАЛИЗАЦИИ
РАДИОПЕРЕДАТЧИК ОХРАННОЙ СИГНАЛИЗАЦИИ
Схема радиопередатчика состоит из:
- генератора частоты 1 кГц на элементах DD1.3, DD1.4;
- генератора инфранизкой частоты на DD1.1; DD1.2;
- эмиттерного повторителя на транзисторе VT1;
- кварцевого автогенератора на транзисторе VT2;
- усилителя мощности на транзисторе VT3.
При подключении охранного шлейфа к точке "А" схемы и общему проводу, радиопередатчик не работает, и вся схема потребляет ток 25 мкА.
При обрыве шлейфа в точке "А" - потенциал логической "1", генератор на DD1.1, DD1.2 "растормаживается" и периодически включает генератор на DD1.3, DD1.4. ЭП на VT1 осуществляет амплитудную модуляцию ВЧ-сигнала.
При номиналах элементов генераторов, указанных на схеме, в приемнике слышен сигнал, похожий на сигнал "занято" АТС. Если необходимо иметь постоянный тон, нужно закоротить точки "А" и "В" схемы (когда устройство используется для радиоуправления).
Сигнал радиопередатчика можно принимать на приемники АМ и ЧМ-сигналов.
Схема работоспособна при напряжении питания 5...15 В.
Кварц ZQ1 применен в корпусе РК169, дроссели намотаны на ферритовых кольцах диаметров 7...10 мм проводом диаметром 0,2...0,3 мм (до заполнения кольца). Катушки L1 и L2 не имеют каркасов. L1 намотана на оправке D=4 мм проводом ПЭВ 0,41 и содержит 14 витков. L2 намотана на оправке D=3 мм проводом ПЭВ 0,8 (7 витков). Число витков L1 и L2 следует считать ориентировочным, т.к. из-за больших допусков емкостей конденсаторов подбора числа витков при настройке не избежать.
А.ЛАПШИН (UR5НТС), г.Кременчуг.
Радиолюбитель 3 (2000)
Радиоприемник на микросхеме TDA7000 (174XA42)
Диапазон частот микросхемы 1,5-150 МГц.
В скобках указаны номиналы конденсаторов для узкополосной ЧМ
(при этом 3-ю ножку микросхемы можно оставить свободной).
Чертеж печатной платы со стороны проводников
Чертеж печатной платы со стороны элементов
Литература:
1. К174ХА42 - однокристальный ЧМ приемник. Радио N 1 1997 г.
2. Однокристальные ЧМ приемники. Радио N 2 1997 г.
3. Радиоприемные устройства на микросхеме К174ХА42А. Радио N 5 1997 г.
Микросхема UA04XA01 представляет собой гибридную интегральную схему супергетеродинного УКВ приемника с низкой промежуточной частотой. Требуемая селективность достигается посредством активных RC фильтров, входящих в состав микросхемы.
Диапазон частот входного сигнала составляет 1,5...110 Мгц. Ток потребления при напряжениях питания 3,1...13,5 В. составляет б... 12 мА. Чувствительность Резистором R6 осуществляется перестройка частоты в пределах диапазона 88...108 мГц. Катушка L1 имеет 12...14 витков, намотанных проводом ПЭВ - 0,5 на оправке диаметром 3 мм.
СТЕРЕОДЕКОДЕР
С.СЫЧ, п.Ореховский, Брестской обл.
Предлагаю схему стереодекодера для УКВ-приемников, работающих в диапазоне 66...74 МГц или 88...108 МГц. Данная схема отличается своей простотой, т.к. построена на одной микросхеме.
Сигнал с выхода частотного детектора УКВ (РМ)-приемника поступает через корректирующую цепь R1-C1 на вход DA1. При наличии стереосигнала, на выходе ИМС загорается светодиод HL1 ("Стерео"). С выводов 8 и 9 DA1 снимаются декодированные стереосигналы, которые подаются на входы УЗЧ. Принудительное включение режима "Моно" осуществляется кнопкой SB1. С помощью подстроечного резистора R7 устанавливается нормальный режим работы стереодекодера по наилучшему разделению каналов 3Ч.
РЛ 1/2000, c.15.
Сверхрегенеративный приемник 430 - 470 мГц( Вариант Rabel )
Эта схема имеет некоторые усовершенствования по сравнению с предыдущей. Дроссель в цепи эмиттера здесь отсутствует. Благодаря этому сверхрегенератор надежно возбуждается даже при использовании транзистора, имеющего плохие частотные характеристики.
Конденсатор С4 служит для настройки колебательного контура на заданную частоту.
Антенна выполнена из двух отрезков проволоки длиной по 17 см, развернутых относительно друг друга на 90 градусов. В качестве антенного провода использован плоский ленточный кабель, длина которого не должна превышать 15 см. Для связи с антенной прокладывают отрезок изолированного монтажного провода над печатной платой параллельно скобе в виде линии Лехера, которая вытравлена непосредственно на печатной плате. Ее длина составляет 15 см.
Сверхрегенеративный приемник на 90...150 МГц
L1 - 2 витка, L2 - 4 витка
на каркасе диаметром 8 мм, проводом ПЭЛ 0,8.
Дроссель содержит 60 витков провода ПЭЛ 0,1 на резисторе МЛТ 0,5.
Переменные конденсаторы с воздушным диэлектриком.
Тр1 - согласующий от карманного радиоприемника.
Монтаж на "пятачках" по методике Жутяева.
("73 Magazine", Feb.1974, p.100)
Сверхрегенеративный приемник на 430 - 470 Мгц( Вариант Bentert/ Heck )
В этом приемнике функции колебательного контура выполняет проволочная скоба. Транзистор VT1 включен по схеме с общей базой. Рабочая точка определяется резисторами R1, R2. Резистор R3 и конденсатор СЗ образуют цепочку в цепи эмиттера для возбуждения вспомогательной частоты. Конденсатор С 2 замыкает накоротко эту частоту на массу через Дроссель Dr1 и конденсатор С1. Обратная связь осуществляется емкостью транзистора Скэ.
Емкость участка коллектор - база включена последовательно с конденсатором С2 и параллельно с колебательным контуром - за счет этого укорочена длина Проволочной скобы. Так как концы проволочной скобы, называемой также колебательным контуром в виде линии Лехера, находятся под максимальным напряжением высокой частоты, напряжение питания подается или в узел напряжения, то есть в середину скобы, или на ее концы, но тогда это должно быть сделано через дроссель.
Цепочка C3C4R4 производит разделение высокой и низкой частот.
Связь антенны со сверхрегенератором очень проста и представляет собой два - три витка изолированной проволоки, охватывающих проволочную скобу. Наиболее благоприятную точку связи находят перемещением антенны по скобе.
Длина проволочной антенны составляет половину длины волны т.е. 340 мм. Колебательный контур в виде линии Лехера может быть точно настроен на частоту посредством изгиба скобы.
При сборке приемника необходимо, чтобы все высокочастотные проводники были по- возможности более короткими. Транзистор VT1 лучше всего разместить непосредственно под проволочной скобой. Чтобы снизить потери в колебательном контуре и в проводниках, для колебательного контура следует использовать посеребренную медную проволоку и при пайке необходимо оставлять как можно меньше припоя на печатной плате.
Дроссели Dr1 и Dr2 имеют по 12 витков медного покрытого эмалью провода диаметром 0,2 мм, намотанных на каркасах без подстроечников диаметром 3 мм.
Скоба в виде линии Лехера выполнена из медного эмалированного провода диаметром 1 мм в шелковой оплетке.
Л. Богданов. УКВ ЧМ пpиемник пpост в настpойке и изготовлении. Основy составляет м/с КХА058, котоpая содеpжит в своем составе гетеpодин, смеситель, УПЧ, детектоp.
Чyвствительность пpиемника с антенного входа около 5мкВ/м пpи соотношении сигнал/шyм 26 дБ. Частота гетеpодина опpеделяются паpаметpами контypа L1, VD1 и конденсатоpа внyтpи м/с. Детали и заменяемость: VT1 - КТ3128, КТ361 VT2 - КТ3102 VD1 - КВ109, КВ122, КВ123 L1 - бескаpкасная, намотана на опpавке диаметpом 3,5 мм, для диапазона 68-80 МГц - 7 витков пpовода ПЭВ 0,4 мм; для диапазона 80-108 МГц - 3 витка пpовода ПЭВ 0,4 мм. Если пpедполагается использовать пpиемник с одним pадиомикpофоном, то пpи этом можно исключить из схемы элементы VD1, R7, R8, а паpаллельно катyшке L1 включить подстpоечный конденсатоp 4-30 пф, котоpый пеpекpоет весь необходимый диапазон.
УКВ-ЧМ тюнер
Рис.1
Рис.2. Расположение элементов
L1 - 5, L2 - 7 витков, диаметр намотки 3,5 мм, провод - 0,3...0,5 мм
УКВ КОНВЕРТЕР
Голландский радиолюбитель PA0GVK сконструировал простой конвертер на 144 Мгц, основной особенностью которого является применение балансного смесителя на диодах Шоттки (см. рисунок). Один такой диод используется и в умножителе частоты. Промежуточная частота (переменная) конвертера выбрана в диапазоне 6- 8 МГц, поэтому частота гетеродина равна 138 МГц. Она получается умножением частоты кварцевого резонатора Пэ1, работающего на пятой механической гармонике. Хотя схема конвертера действительно проста, следует обратить внимание на тщательность его изготовления я настройки.
Контур LIC1 должен быть настроен на 23 МГц. Катушки L2-L5 намотаны на каркасе диаметром 5 мм и содержат: L2-8 витков (отвод от 1,5). длина намотки 20 мм: L3-5 витков (отводы от 1,5 и 2,5), длина намотки 16 мм; L4 к L6 - по 5 витков (отводы от середины), длина намотки каждой катушки- 10 мм.
Катушка L6 состоит из 12 витков (отвод от середины), L7 - из 6 витков. Эти катушки намотаны в три провода на тороидальном сердечнике диаметром 6 мм из феррита.
Дроссели Др1 и Др2 - ферритовые кольца, надетые на монтажные проводники.
"Radio Communication" (Англия), 1975, № 10
В конвертере можно использовать диоды КД514А и транзисторы серии КТ315 (с любым буквенным индексом). Для намотке катушек может быть применен посеребренный провод диаметром 0,8-1 мм.
Э.РОДИОНОВ, г.Минск.
Предлагаемый конвертер (рис.1) предназначен для приема УКВ-радиостанций, работающих в диапазоне частот 88...108 МГц(РМ), на приемнике с диапазоном частот 65,8...73 МГц.
Питание для конвертера удобно брать с УКВ-блока приемника. Подключив конвертер к приемнику и антенне, растягивая или сжимая витки катушки L2, перестраивают приемник по диапазону. Этот процесс повторяют несколько раз, до качественного приема радиостанции диапазона FM (88...108 МГц). При этом частота гетеродина составляет примерно 30...35 МГц. Далее подстраивают входной контур смесителя, образованный индуктивностью L1 и ее межвитковой емкостью, сжимая или растягивая витки L1. Частота настройки - 100...104 МГц.
Во многих случаях конвертер можно упростить, отказавшись от катушки L1 и емкости С1. Емкость С4 также можно убрать. При этом следует увеличить индуктивность L2 или емкость обратной связи СЗ.
Величины емкостей С1, С2, С5, С6 можно менять в довольно широких пределах без ущерба для пара-, метров конвертера.
L2 представляет собой обмоточный провод длиной 40 см, намотанный на оправку диаметром 4 мм. L1 - 10 витков на оправке диаметром 5 мм. Транзистор VT1 - КТ363, в крайнем случае, его можно заменить на КТ361. При этом чувствительность конвертера заметно снижается. КТ2 - КТ315, можно заменить на любой высокочастотный транзистор структуры п-р-п.
Чертеж печатной платы конвертера приведен на рис.2. Распайка деталей произведена со стороны печатных проводников. Готовую плату конвертера в приемнике можно просто приклеить к блоку УКВ или к корпусу рядом с ним.
УКВ приемник (монитор) Гарри Литалла
Harry Lythall, Швеция
Кажется, что многие QRP устройства - это обычно передатчики, но я полагаю, что приемники также весьма важны. В этом проекте Вы можете сделать ПРОСТОЙ УКВ приемник,единственным активным компонентом которого является диод. Да, это - детекторный приемник! Этот проект был первоначально предназначен как монитор передатчика для моей УКВ станции, но в один прекрасный день я обнаружил, что я могу слушать достаточно мощные станции на этом приемнике с очень небольшим усилием. Здесь Вы можете увидеть конструкцияю одного из опытных образцов, которые я построил для диапазона 150 - 250 MHz:
Рисунки показывают механическую конструкцию резонатора, который может быть сделан, используя домашний "мусор". Банка из под кофе, молока или даже старый гальванизированный мусорный ящик могут использоваться в этом проекте. 20dB коммерческий усилитель в антенне увеличит чувствительность, а звуковой усилитель сформирует низкочастотный сигнал. Можно подсоединить выход резонатора к входу "PHONO" стерео усилителя. В петле RF - вход антенны. AF - звуковой выход к стереоусилителю. D1 - германиевый диод. Я использовал СВЧ-диод фирмы Hewlett Packard.
ПРИБЛИЗИТЕЛЬНЫЕ размеры резонатора даются ниже. Заметьте, что включен диапазон 900 MHz, так что Вы можете также слушать переговоры сотовой связи, если живете близко к базовой станции. Если Вас поймают, не упомяните мое имя :-).
| Диапазон | Длина резонатора (мм) |
Диаметр резонатора (мм) |
Диаметр банки (мм) |
Длина винта (мм) |
| 50 MHz | 1364 | 45 | 454 | 272 |
| 70 MHz | 974 | 32 | 325 | 195 |
| 145 MHz | 470 | 16 | 157 | 94 |
| 430 Hz | 159 | 5.3 | 53 | 31 |
| 900 MHz | 76 | 3 | 25 | 15 |
| 1296 MHz | 53 | 2 | 18 | 10 |
| Введите длину резонатора | (мм) |
| Примерная частота резонанса F = | (МГц) |
| =RA3TOX= |
| Введите частоту резонанса F = | (МГц) |
| Примерная длина резонатора | (мм) |
| =RA3TOX= |
Вышеупомянутое дается как НАЧАЛО для экспериментирования. Длина резонатора весьма критична и должна быть в пределах +0 -10% от указанных значений. Все другие размеры могут быть изменены на целых +100 -50%.
Входная и выходная петли связи могут быть изменены. Если петля слишком большая, тогда Q уменьшится. Если слишком маленькая, тогда выходной сигнал уменьшится. Хороший компромисс - от 5 до 10% длины резонатора. Я сделал мои петли из выпрямленных медных трубочек тормозной системы автомобиля. Опытный образец приведенный на рисунке ниже использует только медный провод. В левой петле Вы видите СВЧ-диод, впаяный, чтобы получился детекторный приемник.
Это показывает Вам только насколько крутой склон имеет резонансная характеристика резонатора. Но надо учитывать, что капли припоя и неровности на резонаторе могут весьма значительно искажать форму АЧХ.
и может быть рекомендован для
Этот приемник прост в настройке и в изготовлении, и может быть рекомендован для повторения широкому кругу читателей. Основу приемника составляет микросборка КХА058, которая содержит в своем составе гетеродин, смеситель, УПЧ, детектор. Приемник имеет чувствительность с антенного входа около 5 мкВ/м при соотношении сигнал/шум 26 дБ. Принципиальная схема приемника представлена на рис.1.
Рис.1. Радиоприемник на микросборке КХА058 Сигнал с антенны поступает на вход апериодического усилителя высокой частоты, выполненного на транзисторе VT1 типа КТ3107. Усиленный сигнал через конденсатор С3 поступает на вход микросборки DA1. В ней происходит усиление и демодуляция ЧМ сигнала принимаемой радиостанции. Частота гетеродина определяется параметрами контура L1,VD1 и конденсатора, находящегося в микросборке. Перестройка в пределах диапазона производится изменением напряжения на варикапе VD11, которое снимается с движка резистора R7. Напряжение на резистор К7 подается от внутреннего стабилизатора микро-сборки. Выходное напряжение НЧ с выхода микросборки поступает на вход эмиттерного повторителя на транзисторе VT2 типа КТ315. С него сигнал подается на головные телефоны В2 или на вход УЗЧ с чувствительностью не хуже 50 мВ. Транзистор VT1 можно заменить на КТ3128, КТ361. Транзистор VT2 - на КТ3102. Вместо варикапа VD1 можно использовать КВ109, КВ122, КВ123. Катушка L1 бескаркасная, намотана на оправке диаметром 3,5 мм. Катушка L1 содержит 7 витков провода ПЭВ 0,4 мм для диапазона 68-80 МГц или 3 витка - для диапазона 80-108 МГц. Если предполагается использовать приемник для работы с одним радиомикрофоном, то можно применить фиксированную настройку. При этом можно исключить из схемы элементы VT1, R7, R8, а параллельно катушке L1 включить подстроечный конденсатор емкостью 4-30 пФ, который позволит перекрыть весь необходимый диапазон.
УКВ радиоприемник
Приемник предназначен для работы в УКВ диапазоне и представляет собой сверхрегенратор.
Оптимальный режим детектора выбирают изменением сопротивления резистора R5.. Переменным резистором R4 устанавливают определенную частоту сверхрегенерации. Повышение ее улучшает качество НЧ сигнала, но усиление каскада падает.
Сопряжение перестраиваемых контуров осуществляют с помощью подстроечных конденсаторов С3, С9.
Главное внимание в конструкции приемника следует уделить экранировке, иначе излучение детектора может вызвать нежелательные помехи.
Все катушки индуктивности наматывают на каркасах диаметром 8 мм. Катушка L1 имеет 2 витка провода ПЭВ 0,5, намотанного поверх катушки L2, катушка L2 содержит 5 витков, L3- 3 витка, L4- 3 витка, L5- 7 витков посеребренного медного провода диаметром 0,8 мм. Дроссель Др1- 10 мгн.
"Funkamateur", 1969, № 2
Усовершенствование АРУ приемника при помощи варистора
Салвати
Фирма Sony Corp. of America (Лонг-Айленд-Сити, шт. Нью-Йорк)
Включив варистор в АРУ связного приемника, можно повысить стабильность выходного сигнала. Варистор совместно с постоянным резистором образуют регулируемый делитель напряжения, который включается между ВЧ-усилителем и детектором АРУ.
Такое усовершенствование повышает эффективность работы АРУ, поскольку при этом часть напряжения АРУ, поступающая в управляемый ВЧ-усилитель, изменяется пропорционально уровню входного сигнала. Более того, при низких уровнях сигнала эта часть незначительна, и усилитель работает с максимальным коэффициентом усиления, обеспечивая наилучшее соотношение сигнал/шум. Таким образом, АРУ с варистором обладает свойством задержанной АРУ (или АРУ с ручным переключением), но в отличие от последних имеет непрерывную характеристику регулирования.
При максимальном напряжении АРУ (что соответствует сильному сигналу) значительная его часть попадает на резистор R1, поскольку варистор имеет низкое сопротивление. В этом случае коэффициент усиления приемника минимален. При максимальном напряжении АРУ (слабый сигнал) сопротивление варистора велико, вследствие чего малая часть напряжения АРУ поступает на резистор R1, и коэффициент усиления уменьшается незначительно.
Выбор варистора и резистора осуществляется таким образом, чтобы при максимальном напряжении АРУ (наибольший ожидаемый сигнал) сопротивление варистора составляло бы половину от сопротивления резистора. Такое условие соответствует оптимальному регулированию выходного сигнала в диапазоне входных сигналов 1-1000 мВ и обеспечивает наилучшее соотношение сигнал/шум для сигналов, меньших 10 мкВ (за счет почти полного выключения цепи АРУ).
Конкретные сопротивления варистора и резистора выбираются в зависимости от уровня сигнала на выходе детектора АРУ. Как правило, сопротивление резистора R1 составляет около 2 МОм для ламповых и 100 кОм для транзисторных приемников. Постоянная времени фильтра АРУ, состоящего из варистора, резистора и конденсатора C1 изменяется с уровнем сигнала, поэтому емкость конденсатора, необходимая для фильтрации составляющих модуляции, подбирается при сопротивлении варистора в два раза меньшем, чем сопротивление резистора.
Используя АРУ с варистором во всех управляющих каскадах транзисторного приемника, включая ВЧ-усилитель, можно улучшить чувствительность на 3 дБ, в два раза уменьшить вариации входного напряжения приемника при заданном изменении входного уровня и увеличить абсолютное значение выходного сигнала на 8- 12 дБ.
Высокая чувствительность приемника, простыми методами.
Шатун Александр Николаевич (ashatun@mail.ru)
312040, Харьковская обл.,г. Дергачи, пер. Октябрьский 16,тел.(8-263) 3-21-18
Высокую чувствительность, 0.25-0.15мкв, при минимальном количестве каскадов усиления, позволяет получить предлагаемый смеситель. Крутизна преобразования у него намного выше, чем у любых других смесителей. Динамический диапазон не высокий, и составляет около 40 ДБ, но это вполне устраивает для использования его в приемниках для радиомикрофонов, вещательных приемниках, для носимых станций, устройств сигнализации и прочее. Схема смесителя приведена на рис.1.
Входной сигнал и сигнал гетеродина подются в цепь базы транзистора VT1. Благодаря этому от гетеродина не требуется большой мощности. Контур L1C4 настраевается на рабочую частоту и включен в базу VT1 через конденсатор большой емкости. Хотя для входных сигналов транзистор включен по схеме с ОЭ, каскад не оказывает сильного шунтирующего влияния, так как работает для этих сигналов не как обычный усилительный каскад, а как смеситель. Благодаря этому контур включен в цепь базы полностью и при этом имеет достаточно острую настройку. По промежуточной частоте VT1 оказывается включенным по схеме с общей базой благодаря большой емкости С3. Выходное сопротивление каскада так же получается высоким, что позволяет включать контур ПЧ в цепь коллектора непосредственно. Для обеспечения хорошей фильтрации напряжения гетеродина, нагрузка выполнена в виде П. фильтра, если далее следует каскад УПЧ. Смеситель лучше работает с низкими ПЧ 0.455-1.6Мгц, хотя и для 10.7Мгц тоже давал хорошие результаты. Пример включения L2 и фильтра 10.7Мгц показан на рис 2. В качестве VT1 использовался транзистор КТ-368А, КТ399. При выборе номиналов следует учесть, что при уменьшении емкости С5 крутизна растет, но схема может самовозбудится. Перед смесителем следует включать УВЧ с небольшим коэфициентом усиления. Один из вариантов показан на рис.3.
Здесь для упрощения транзистор работает в баръерном режиме. Это часть схемы одноканальной портативной радиостанции, не требующей попарного подбора кварцевых резонаторов, благодаря отсутствию керамического фильтра. Частота ПЧ определяется настройкой контуров в пределах 600-900Кгц. Кроме того, выбор основной частоты резонатора так же не критичен, так как для работы смесителя достаточно амплитуды четных и нечетных гармоник. Требуемая гармоника выделяется контуром базовой цепи одновременно с входным сигналом. Сигнал гетеродина подается через обратно смещенный переход диода VD1. В качестве детектора использовалась микросхема К174ХА6.
ЗАЩИТА ВХОДНЫХ ЦЕПЕЙ РАДИОПРИЕМНИКОВ
При работе транзисторного радиоприемника на частотах, вблизи которых работают мощные радиостанции, возникает опасность выхода из строя первого транзистора из-за высоких напряжений, наводимых в антенне. При использовании распространенного способа защиты двумя диодами, включенными встречно-параллельно, при большом сигнале, превышающем уровень 0.7 В, появляются комбинационные помехи. Этого можно избежать. если воспользоваться схемой, приведенной на рисунке.
Защитная цепочка состоит из диода Д1. конденсатора С1 и резисторов R1 и R2. С делителя R1R2 на диод Д1 подается небольшое напряжение, закрывающее его. При перегрузке диод открывается и входной контур оказывается зашунтирован конденсатором С1, что значительно снижает напряжение сигнала, подаваемого на базу или затвор транзистора. Уровень срабатывания зашиты в этом устройстве превышает 0,7 В. Его можно изменять, подбирая сопротивления резисторов R1 и R2.
Вместо диода SAY10 можно использовать кремниевые импульсные диоды.
"Das elektron" (Австрия), 1975, N 12
