ПРОСТЫЕ РЕФЛЕКСНЫЕ ПРИЕМНИКИ НА ТРАНЗИСТОРАХ
Увеличение чувствительности простых любительских приемников прямого усиления при- небольшом числе транзисторов обычно достигается применением принципа рефлексного усиления, при котором один и тот же каскад используется для усиления сигналов как высокой, так и низкой частоты. Приемники, собранные по рефлексной схеме, обеспечивают уверенный прием местных или удаленных мощных радиостанций на телефонный наушник, а иногда и громкоговорящий прием на электромагнитную головку прямого излучения.

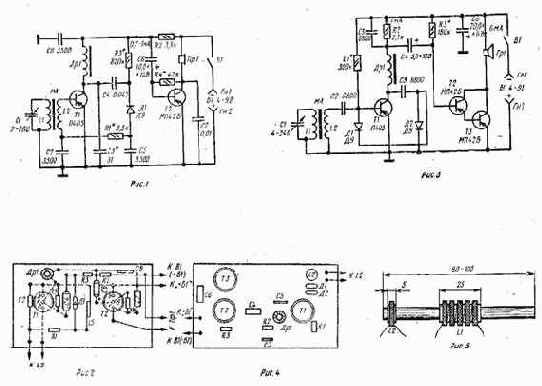

На рис. 1 приведена принципиальная схема двухтранзисторного рефлексного приемника прямого усиления 1 — V — 2. Вот как он работает. В колебательном контуре L1C1 магнитной антенны МА под действием электромагнитных волн возникает ток .. высокой частоты. Если собетвенная частота контура совпадает с частотой принимаемой радиостанции, то ток в контуре и напряжение на нем имеют наибольшее значение. Для согласования низкого входного сопротивления транзистора 77 с высоким резонансным сопротивлением контура служит катушка связи L2. Конденсатор С2 замыкает нижний (по схеме) вывод катушки L2 на эмиттер транзистора T1 по высокой частоте.
Усилитель высокой частоты собран на транзисторе 77 по схеме с общим эмиттером. Смещение на базу этого транзистора подается через резисторы Rl, R3, R2 и прямое сопротивление диода Д1. По высокой частоте нагрузкой усилителя является дроссель Др1, с которого усиленное напряжение сигнала ВЧ через разделительный конденсатор С4 подается на детектор Д1.
Нагрузка детектора — входное сопротивление транзистора 77. В результате детектирования через переход эмиттер — база этого транзистора протекает низкочастотная составляющая тока в цепи детектора. Для повышения коэффициента передачи детектора Д1 последний работает при небольшом отпирающем токе, равном току смещения в цепи базы транзистора 77.
Для работы в диа пазоне средних волн катушка L1 должна содержать 85 витков провода ЛЭ 5X0,06. Намотка рядовая, однослойная. Катушка L2 — 10 витков провода ПЭЛ 0,1.
В приемнике используются малогабаритные детали: резисторы МЛТ-0,125 (или УЛМ-0,125), конденсаторы КД, КЛС, КТК, ЭМ. Возможно применение деталей и других типов.
Дроссель Др1 наматывают с помощью челнока на кольцевом ферритовом сердечнике М2000НН-3, типоразмер К10ХбХб. Он содержит 180 — 200 витков провода ПЭЛ 0,16. Для облегчения процесса намотки кольцо можно расколоть на две половинки и на каждой из них намотать по 90 — 100 витков. После намотки обе половинки кольца надо склеить клеем БФ-2 или «88», а обмотки соединить между собой последовательно.
Круговая намотка по всей площади кольца, как показала практика, нецелесообразна, так как в случае возникновения паразитной связи между дросселем Др1 и антенным контуром L1C1 избавиться от нее путем поворота кольца будет трудно. Следует также отметить, что качество дросселя, выполненного из двух половинок, нисколько не хуже, чем намотанного на целом кольце.
В приемнике можно использовать транзисторы П401 — П403, П420 — П423, ГТ309Е — ГТ309В (77), МП39 — МП42 (Т2) с различными буквенными индексами, диоды Д1, Д2, Д9 (Д1), переменный конденсатор любого типа с максимальной емкостью до 300 пФ (СУ), телефонный наушник ТМ-2 (Тф1), любой малогабаритный выключатель (В1).
На рис. 2 приведена монтажная плата приемника. Ее габариты зависят от используемых деталей и источников питания.
Налаживание приемника начинают с проверки монтажа. Убедившись в отсутствии ошибок и соответствии номиналов резисторов и конденсаторов указанным на принципиальной схеме, включают питание и резисторами R4, R3 при замкнутой катушке связи L2 устанавливают рекомендуемый режим работы транзисторов. Затем размыкают катушку L2, переменным конденсатором С1 настраиваются на одну из радиостанций и по наибольшей громкости устанавливают оптимальное расстояние между катушками Ы и L2 магнитной антенны.
Если приемник возбуждается и удалением дросселя Др1 от магнитной антенны возбуждение не прекращается, необходимо увеличить сопротивление резистора R1 и подобрать емкость конденсатора СЗ. Следует учесть, что чем больше сопротивление резистора R1, тем ниже чувствительность приемника.
Вариант схемы приемника 1-V-2 (рис. 3) на трех транзисторах позволяет получить громкоговорящий прием местной или близлежащей мощной радиостанции. В этом приемнике первый каскад усиления работает также в режиме рефлексного усиления. Смещение на базу транзистора 77 подается через резистор R1. Детектирование высокочастотного сигнала производится детекторами Д1, Д2 по так называемой однополупериодной схеме удвоения напряжения. Использование такой схемы позволяет увеличить коэффициент передачи детектора, а следовательно, и чувствительность всего приемника. Как и в предыдущей схеме, нагрузкой детектора является входное сопротивление транзистора 77. Нагрузкой усилителя для высокочастотной составляющей коллекторного тока служит дроссель Др1, а для низкочастотной — резистор R2. Усиленное напряжение низкой частоты с резистора R2 через разделительный конденсатор С4 подается на базу транзистора Т2, образующего совместно с транзистором ТЗ усилитель низкой частоты на составном транзисторе. Такой каскад позволяет получить максимальное усиление сигнала при наименьшем количестве используемых деталей.
Магнитная антенна выполнена на пластинчатом ферритовом сердечнике марки М400НН-1, размером 16X4X125 мм. На этом сердечнике на бумажных манжетках размещены катушки L1 и L2. Для работы в диапазоне средних волн катушка L1 должна содержать 65 витков провода ЛЭШО 7x0,07; катушка L2 — 8 витков провода ПЭЛ-1 0,16. Намотка рядовая, однослойная. В случае если приемник предполагается использовать для приема радиостанций, работающих в диапазоне длинных волн, катушку L1 наматывают в пяти секциях. Тогда она будет содержать 300 витков провода ПЭЛ 0,1. Катушка L2 — 20 витков того же провода.
Дроссель Др1 наматывают на ферритовом кольцевом сердечнике М600НН-8, типоразмер К7Х4Х2. Он содержит 200 — 220 витков провода ПЭЛШО 0,1. Все остальные детали — резисторы, конденсаторы, транзисторы и диоды — тех же типов, что и в схеме рис. I1. Звуковая головка Гр1 — - самодельная. Изготовляется она на базе электромагнитного дифференциального капсюля ДЭМШ-1. Расположение деталей на монтажной плате показано на рис. 4.
Налаживание приемника, если при монтаже не допущено ошибок, особых затруднений не вызывает. Сначала с помощью резисторов Rl, R3 при замкнутой катушке L2 устанавливают рекомендуемый режим работы транзисторов. Затем размыкают катушку L2 и с помощью переменного конденсатора С1 настраиваются на одну из радиостанций. Если требуется сдвинуть в ту или иную сторону диапазон частот, перекрываемый приемником, уточняют положение катушки L1 на ферритовом сердечнике и число ее витков. Положение катушки L2 относительно L1 определяют опытным путем.
Чувствительность этого приемника можно увеличить, если расположить дроссель Др1 на таком расстоянии от магнитной антенны МА, чтобы положительная обратная связь между ними была меньше критической. Плавную регулировку этой связи, которая повышает не только чувствительность, но и избирательность приемника, можно осуществлять поворотом дросселя Др1 вокруг своей оси. Дроссель располагают на расстоянии 3 — 4 см от катушки магнитной антенны. Чтобы в процессе эксплуатации приемника выводы дросселя не оборвались, их делают из гибкого провода. Если положительную обратную связь использовать не хотят, то дроссель располагают как можно дальше от магнитной антенны.
